Welche Vermessungsmethode eignet sich wann?
Welche Vermessungsmethode eignet sich wann?
Wer heute Gelände, Gebäude, Leitungen oder Gewässer vermessen möchte, hat die Wahl zwischen zahlreichen Messverfahren. Mobile SLAM-Scanner, GNSS-Systeme, Totalstationen, Drohnen, Laserscanner oder Georadare besitzen jeweils unterschiedliche Stärken.
Doch welche Technik eignet sich eigentlich für welche Aufgabe?
Genau diese Frage beantworten wir auf dieser Seite. Statt Geräte miteinander zu vergleichen, stellen wir typische Aufgaben aus der Praxis in den Mittelpunkt und zeigen, welche Vermessungsmethode sich dafür besonders eignet.
So finden Sie schneller die passende Lösung – unabhängig vom Hersteller oder einzelnen Produkten.
Besonders häufig gesucht
Haufwerke vermessen
Volumen berechnen
Der Brusthöhendurchmesser, kurz BHD, ist ein zentraler Kennwert in der Forstwirtschaft. Er wird in 1,30 m Höhe am Baum gemessen und dient unter anderem zur Einschätzung von Holzvorrat, Zuwachs und Bestandsentwicklung.
Waldinventur
Der Brusthöhendurchmesser, kurz BHD, ist ein zentraler Kennwert in der Forstwirtschaft. Er wird in 1,30 m Höhe am Baum gemessen und dient unter anderem zur Einschätzung von Holzvorrat, Zuwachs und Bestandsentwicklung.
Gebäudeaufmaß
Gebäudeaufmaß
Ein Gebäudeaufmaß dient dazu, die tatsächlichen Abmessungen und Geometrien eines Gebäudes präzise zu erfassen. Es bildet die Grundlage für Umbauten, Sanierungen, Anbauten, energetische Modernisierungen, Bestandspläne oder die Erstellung digitaler Gebäudemodelle. Besonders bei älteren Gebäuden weicht der vorhandene Bestand häufig von ursprünglichen Planunterlagen ab. Welche Vermessungsmethode sich eignet, hängt von der Gebäudegröße, der gewünschten Detailtiefe und dem späteren Verwendungszweck ab. Mobile SLAM-Laserscanner ermöglichen eine schnelle Aufnahme kompletter Gebäude und Innenräume. Terrestrische Laserscanner liefern besonders hochauflösende Punktwolken für höchste Genauigkeitsanforderungen. Totalstationen ergänzen das Gebäudeaufmaß durch präzise Einzelpunktmessungen, während Laser-Entfernungsmesser für kleinere Aufmaßarbeiten eine wirtschaftliche Lösung darstellen.Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐☆☆☆☆ |
| Totalstation | ⭐⭐⭐⭐☆ |
| Digitalnivellier | ⭐☆☆☆☆ |
| Rotationslaser | ⭐☆☆☆☆ |
| Laser-Entfernungsmesser | ⭐⭐⭐☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐⭐ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐⭐ |
| Drohnenvermessung | ⭐⭐⭐☆☆ |
| Vermessungsboot | ➖ |
| Georadar | ➖ |
| Betonscanner | ⭐☆☆☆☆ |
| 3D-Absteckwerkzeug | ➖ |
Warum?
Beim Gebäudeaufmaß geht es darum, den tatsächlichen Gebäudebestand vollständig und möglichst wirtschaftlich zu erfassen. Moderne Laserscanner liefern dabei nicht nur einzelne Maße, sondern eine vollständige dreidimensionale Punktwolke, aus der später beliebige Maße, Schnitte oder Ansichten abgeleitet werden können. Mobile SLAM-Laserscanner ermöglichen die schnelle Aufnahme kompletter Gebäude und Innenräume in kurzer Zeit. Terrestrische Laserscanner kommen insbesondere dann zum Einsatz, wenn höchste Genauigkeit oder eine besonders hohe Detailtiefe gefordert sind. Totalstationen ergänzen das Gebäudeaufmaß durch präzise Einzelpunktmessungen, während Laser-Entfernungsmesser bei kleineren Projekten oder ergänzenden Kontrollmaßen eine einfache und wirtschaftliche Lösung darstellen.Weiterführende Wissensartikel
Leitungen orten
Der Brusthöhendurchmesser, kurz BHD, ist ein zentraler Kennwert in der Forstwirtschaft. Er wird in 1,30 m Höhe am Baum gemessen und dient unter anderem zur Einschätzung von Holzvorrat, Zuwachs und Bestandsentwicklung.
Gewässer vermessen
Der Brusthöhendurchmesser, kurz BHD, ist ein zentraler Kennwert in der Forstwirtschaft. Er wird in 1,30 m Höhe am Baum gemessen und dient unter anderem zur Einschätzung von Holzvorrat, Zuwachs und Bestandsentwicklung.
Baufortschritt dokumentieren
Baufortschritt dokumentieren
Die regelmäßige Dokumentation des Baufortschritts schafft Transparenz und dient als Grundlage für Bauüberwachung, Abrechnung, Qualitätssicherung und spätere Nachweise. Je nach Projekt können dabei einzelne Bauabschnitte, komplette Gebäude oder großflächige Baustellen digital erfasst werden.
Welche Vermessungsmethode sich eignet, hängt vor allem davon ab, welche Informationen dokumentiert werden sollen. Während Drohnen einen schnellen Überblick über große Baustellen liefern, ermöglichen mobile SLAM-Laserscanner eine detaillierte dreidimensionale Erfassung von Gebäuden, Innenräumen oder komplexen Bauwerken. GNSS und Totalstationen ergänzen die Dokumentation überall dort, wo präzise Kontroll- oder Absteckpunkte erforderlich sind.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐⭐☆ |
| Totalstation | ⭐⭐⭐⭐☆ |
| Digitalnivellier | ⭐⭐☆☆☆ |
| Rotationslaser | ⭐⭐☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐⭐ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐☆ |
| Drohnenvermessung | ⭐⭐⭐⭐⭐ |
| Vermessungsboot | ➖ |
| Georadar | ⭐☆☆☆☆ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ⭐⭐☆☆☆ |
Warum?
Die Dokumentation des Baufortschritts umfasst heute weit mehr als einzelne Fotos. Ziel ist es, den aktuellen Bauzustand möglichst vollständig und nachvollziehbar festzuhalten. Mobile SLAM-Laserscanner ermöglichen dabei eine schnelle dreidimensionale Erfassung auch komplexer Bauwerke, während Drohnen große Baustellen in kurzer Zeit aus der Luft dokumentieren und übersichtliche Orthofotos oder Geländemodelle liefern. GNSS und Totalstationen ergänzen diese Verfahren überall dort, wo einzelne Punkte oder Bauwerksachsen mit hoher Genauigkeit kontrolliert oder dokumentiert werden müssen. In der Praxis werden diese Methoden häufig miteinander kombiniert, um sowohl Übersicht als auch Detailgenauigkeit zu erreichen.
Weiterführende Wissensartikel
👉 Digitale Bauvermessung
👉 SLAM-Laserscanning erklärt
👉 Drohnenvermessung
👉 GNSS-Grundlagen
👉 Totalstationen erklärt
Bestandsaufnahme
Der Brusthöhendurchmesser, kurz BHD, ist ein zentraler Kennwert in der Forstwirtschaft. Er wird in 1,30 m Höhe am Baum gemessen und dient unter anderem zur Einschätzung von Holzvorrat, Zuwachs und Bestandsentwicklung.
Flächen berechnen
Flächen berechnen
Die Berechnung von Flächen gehört zu den häufigsten Aufgaben in der Vermessung. Ob Grundstück, Baugrube, Deponie, Parkplatz, Lagerfläche oder landwirtschaftliche Fläche – präzise Flächenangaben sind Grundlage für Planung, Ausschreibung, Abrechnung und Dokumentation.
Welche Vermessungsmethode sich eignet, hängt vor allem von der Größe der Fläche, der Zugänglichkeit und der gewünschten Genauigkeit ab. GNSS-Systeme und Totalstationen erfassen Flächen punktweise mit hoher Präzision. Drohnen ermöglichen die wirtschaftliche Vermessung großer Areale, während mobile SLAM-Laserscanner oder terrestrische Laserscanner besonders bei komplexen Geländeformen oder Innenbereichen ihre Stärken ausspielen.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐⭐⭐ |
| Totalstation | ⭐⭐⭐⭐⭐ |
| Digitalnivellier | ⭐☆☆☆☆ |
| Rotationslaser | ⭐☆☆☆☆ |
| Laser-Entfernungsmesser | ⭐⭐☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐☆ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐☆ |
| Drohnenvermessung | ⭐⭐⭐⭐⭐ |
| Vermessungsboot | ➖ |
| Georadar | ➖ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ⭐☆☆☆☆ |
Warum?
Für die Flächenberechnung muss zunächst die Begrenzung einer Fläche möglichst vollständig erfasst werden. Je nach Projektgröße und Anforderungen kann dies punktweise oder als vollständiges digitales Geländemodell erfolgen.
GNSS und Totalstationen sind bewährte Verfahren für die präzise Aufnahme von Grundstücken, Bauflächen oder Einzelobjekten. Drohnen erfassen große Flächen besonders wirtschaftlich und liefern gleichzeitig Orthofotos sowie digitale Geländemodelle. Mobile SLAM-Laserscanner eignen sich hervorragend für Innenbereiche, komplexe Gelände oder Flächen, auf denen Drohnen nicht eingesetzt werden können. Terrestrische Laserscanner bieten höchste Detailgenauigkeit, wenn zusätzlich Bauwerke oder Geländestrukturen vollständig dreidimensional dokumentiert werden sollen.
Laser-Entfernungsmesser eignen sich vor allem für kleinere Flächen oder einzelne Kontrollmaße. Für größere Projekte oder unregelmäßige Geländeformen stoßen sie jedoch schnell an ihre Grenzen.
Weiterführende Wissensartikel
Digitale Beweissicherung
Beweissicherung
Die digitale Beweissicherung dient dazu, den Zustand eines Bauwerks, Geländes oder Objektes vor, während oder nach einer Baumaßnahme nachvollziehbar zu dokumentieren. Sie hilft dabei, spätere Veränderungen objektiv nachzuweisen und kann im Streitfall eine wichtige Grundlage für Gutachten oder Schadensbewertungen sein. Je nach Aufgabenstellung kommen unterschiedliche Vermessungsmethoden zum Einsatz. Mobile SLAM-Laserscanner ermöglichen eine schnelle dreidimensionale Dokumentation von Gebäuden, Innenräumen oder Baustellen. Terrestrische Laserscanner bieten höchste Detailgenauigkeit für komplexe Bauwerke oder Fassaden. Ergänzend können Drohnen größere Außenbereiche effizient erfassen, während GNSS und Totalstationen einzelne Punkte oder Kontrollmessungen präzise dokumentieren.Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐☆☆ |
| Totalstation | ⭐⭐⭐⭐☆ |
| Digitalnivellier | ⭐⭐☆☆☆ |
| Rotationslaser | ⭐☆☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐⭐ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐⭐ |
| Drohnenvermessung | ⭐⭐⭐⭐☆ |
| Vermessungsboot | ➖ |
| Georadar | ⭐⭐☆☆☆ |
| Betonscanner | ⭐⭐☆☆☆ |
| 3D-Absteckwerkzeug | ➖ |
Warum?
Bei der digitalen Beweissicherung geht es darum, den tatsächlichen Zustand eines Objekts möglichst vollständig und nachvollziehbar festzuhalten. Dreidimensionale Punktwolken ermöglichen es, den dokumentierten Zustand auch Jahre später erneut auszuwerten oder Maße nachträglich zu entnehmen. Mobile SLAM-Laserscanner eignen sich besonders für die schnelle Erfassung von Gebäuden und Innenräumen, während terrestrische Laserscanner ihre Stärken überall dort ausspielen, wo höchste Detailgenauigkeit gefragt ist. Drohnen ergänzen die Dokumentation bei größeren Außenbereichen oder schwer zugänglichen Bauwerken.Weiterführende Wissensartikel
👉 SLAM-Laserscanning erklärt 👉 Terrestrisches Laserscanning 👉 Drohnenvermessung 👉 Digitale BauvermessungWarum gibt es keine „beste“ Vermessungsmethode?
Wer sich heute mit digitaler Vermessung beschäftigt, stößt schnell auf eine große Auswahl unterschiedlicher Messverfahren. GNSS, Totalstation, Drohne, SLAM-Laserscanner, terrestrischer Laserscanner oder Georadar – jedes System besitzt seine eigenen Stärken und wurde für bestimmte Aufgaben entwickelt.
Die eine „beste“ Vermessungsmethode gibt es deshalb nicht.
Welche Technik die richtige ist, hängt unter anderem von der Aufgabenstellung, der geforderten Genauigkeit, der Größe des Projekts, den örtlichen Gegebenheiten und dem gewünschten Arbeitsergebnis ab. Während sich beispielsweise eine Drohne hervorragend für große Flächen eignet, spielt ein mobiler SLAM-Scanner seine Stärken innerhalb von Gebäuden oder unter dichtem Baumbestand aus. Für Millimeterpräzision bleibt dagegen häufig die Totalstation die erste Wahl.
In der Praxis werden heute deshalb immer häufiger mehrere Verfahren miteinander kombiniert. So entstehen effiziente Workflows, bei denen jede Technologie genau dort eingesetzt wird, wo sie ihre größten Vorteile bietet.
Genau dabei soll Ihnen diese Übersicht helfen: Nicht das „beste“ Gerät zu finden, sondern die Vermessungsmethode, die am besten zu Ihrer Aufgabe passt.
Wie Sie diese Vergleichsseite nutzen
🔍 Hinweis
Die Sternebewertung zeigt, welche Vermessungsmethoden sich für die jeweilige Aufgabe besonders eignen.
Welche Methode die beste Wahl ist, hängt unter anderem von der gewünschten Genauigkeit, der Projektgröße, den örtlichen Gegebenheiten und dem verfügbaren Zeitrahmen ab. Die Bewertung in der Tabelle dient daher als Orientierung und ersetzt keine individuelle Projektberatung.
Mit einem Klick auf die empfohlenen Verfahren unter „Mehr zum Thema“ erhalten Sie weiterführende Informationen zur Funktionsweise, den Vorteilen und typischen Einsatzbereichen der jeweiligen Vermessungsmethode.
Orientierungshilfe:
⭐⭐⭐⭐⭐ Hervorragend geeignet
⭐⭐⭐⭐ Sehr gut geeignet
⭐⭐⭐ Gut geeignet
⭐⭐ Eingeschränkt geeignet
⭐ Nur bedingt geeignet
➖ Für diese Aufgabe in der Regel nicht die passende Methode
Inhaltsverzeichnis – Alle Aufgaben von A bis Z
Welche Aufgabe möchten Sie lösen?
A
• Abstecken
Abstecken
Das Abstecken gehört zu den häufigsten Aufgaben im Bauwesen. Dabei werden geplante Punkte, Achsen oder Bauwerke aus den Planungsdaten exakt in die Örtlichkeit übertragen. Je nach Genauigkeitsanforderung und Einsatzgebiet kommen unterschiedliche Vermessungsmethoden zum Einsatz.
Für einfache Absteckarbeiten im Tiefbau oder GaLaBau kann ein GNSS-System häufig eine wirtschaftliche Lösung sein. Werden dagegen hohe Genauigkeiten im Millimeterbereich gefordert – beispielsweise im Hochbau, Ingenieurbau oder bei Maschinenfundamenten – ist eine Totalstation in der Regel die erste Wahl. Moderne 3D-Absteckwerkzeuge ermöglichen darüber hinaus eine besonders einfache und schnelle Absteckung, beispielsweise im Innenausbau oder der technischen Gebäudeausrüstung.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐⭐☆ |
| Totalstation | ⭐⭐⭐⭐⭐ |
| Digitalnivellier | ⭐⭐☆☆☆ |
| Rotationslaser | ⭐⭐⭐☆☆ |
| SLAM-Laserscanner | ⭐☆☆☆☆ |
| Terrestrischer Laserscanner | ⭐☆☆☆☆ |
| Drohnenvermessung | ➖ |
| Vermessungsboot | ➖ |
| Georadar | ➖ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ⭐⭐⭐⭐⭐ |
Warum?
Die Wahl der passenden Technik hängt vor allem von der geforderten Genauigkeit und der Art der Absteckung ab. Während GNSS-Systeme eine schnelle und wirtschaftliche Lösung für viele Außenanwendungen darstellen, liefern Totalstationen höchste Präzision und werden überall dort eingesetzt, wo exakte Lage und Höhe entscheidend sind. 3D-Absteckwerkzeuge vereinfachen insbesondere wiederkehrende Absteckarbeiten im Innenbereich und können häufig auch von Anwendern ohne klassische Vermessungsausbildung bedient werden.
• Archäologische Dokumentation
Archäologische Dokumentation
Bei archäologischen Ausgrabungen müssen Fundstellen, Grabungsflächen und einzelne Funde möglichst vollständig dokumentiert werden. Da viele Befunde nach der Freilegung oder Bergung unwiederbringlich verloren gehen, spielt eine präzise und nachvollziehbare Dokumentation eine entscheidende Rolle.
Je nach Aufgabe kommen unterschiedliche Vermessungsmethoden zum Einsatz. Mobile SLAM-Laserscanner ermöglichen eine schnelle dreidimensionale Erfassung größerer Grabungsbereiche, während terrestrische Laserscanner besonders hohe Detailgenauigkeiten liefern. GNSS-Systeme und Totalstationen dienen häufig der Georeferenzierung sowie der präzisen Einmessung von Grabungsschnitten, Festpunkten oder Einzelfunden. Bei großflächigen Ausgrabungsarealen können Drohnen zusätzlich Orthofotos und Geländemodelle liefern.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐⭐☆ |
| Totalstation | ⭐⭐⭐⭐⭐ |
| Digitalnivellier | ⭐⭐☆☆☆ |
| Rotationslaser | ⭐☆☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐⭐ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐⭐ |
| Drohnenvermessung | ⭐⭐⭐⭐☆ |
| Vermessungsboot | ➖ |
| Georadar | ⭐⭐⭐⭐☆ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ⭐☆☆☆☆ |
Warum?
Archäologische Projekte stellen sehr unterschiedliche Anforderungen. Während GNSS und Totalstationen eine präzise Lagebestimmung einzelner Punkte ermöglichen, liefern Laserscanner hochauflösende 3D-Dokumentationen kompletter Grabungsflächen oder historischer Bauwerke. Drohnen eignen sich hervorragend für die Erfassung großer Ausgrabungsareale aus der Luft. Georadar kann bereits vor Beginn einer Ausgrabung helfen, verborgene Strukturen im Untergrund zerstörungsfrei zu lokalisieren und Untersuchungen gezielt zu planen.
👉 Georadar erklärt (über unseren Partner Subterra GmbH)
B
• Baumdurchmesser bestimmen (BDH)
Baumdurchmesser bestimmen (BHD)
Der Baumdurchmesser – in der Forstwirtschaft meist als Brusthöhendurchmesser (BHD) bezeichnet – ist eine der wichtigsten Kenngrößen zur Beurteilung eines Waldbestandes. Er dient unter anderem zur Ermittlung des Holzvorrats, zur Beurteilung des Baumwachstums sowie als Grundlage für Waldinventuren und forstwirtschaftliche Planungen.
Je nach Zielsetzung stehen verschiedene Verfahren zur Verfügung. Während der Brusthöhendurchmesser traditionell mit Messkluppe oder Maßband direkt am Baum ermittelt wird, ermöglichen moderne Vermessungsmethoden heute eine schnelle digitale Erfassung ganzer Waldbestände. Mobile SLAM-Laserscanner erfassen dabei zahlreiche Bäume in einem Arbeitsgang und liefern eine dreidimensionale Punktwolke, aus der sich die Durchmesser softwaregestützt bestimmen lassen.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐☆☆☆☆ |
| Totalstation | ⭐⭐☆☆☆ |
| Digitalnivellier | ➖ |
| Rotationslaser | ➖ |
| SLAM-Laserscanner | ⭐⭐⭐⭐⭐ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐☆ |
| Drohnenvermessung | ⭐⭐☆☆☆ |
| Vermessungsboot | ➖ |
| Georadar | ➖ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ➖ |
Warum?
Für die Bestimmung einzelner Baumdurchmesser sind klassische Messwerkzeuge nach wie vor eine einfache und bewährte Lösung. Der eigentliche Vorteil mobiler SLAM-Laserscanner besteht nicht darin, einen einzelnen Baumdurchmesser zu messen – sondern viele Bäume in kurzer Zeit digital zu erfassen und später erneut auswerten zu können.
Zusätzlich entstehen Informationen über die räumliche Lage der Bäume, den Bestand sowie weitere Strukturen wie Rückegassen oder Holzpolter. Terrestrische Laserscanner erreichen ebenfalls sehr gute Ergebnisse, erfordern jedoch mehrere stationäre Scanpositionen und sind dadurch im Wald häufig zeitaufwendiger. Drohnen eignen sich vor allem zur Erfassung großer Waldflächen aus der Luft, können den Baumdurchmesser einzelner Stämme unter dichtem Kronendach jedoch nur eingeschränkt erfassen.
• Baufortschritt dokumentieren
Baufortschritt dokumentieren
Die regelmäßige Dokumentation des Baufortschritts schafft Transparenz und dient als Grundlage für Bauüberwachung, Abrechnung, Qualitätssicherung und spätere Nachweise. Je nach Projekt können dabei einzelne Bauabschnitte, komplette Gebäude oder großflächige Baustellen digital erfasst werden.
Welche Vermessungsmethode sich eignet, hängt vor allem davon ab, welche Informationen dokumentiert werden sollen. Während Drohnen einen schnellen Überblick über große Baustellen liefern, ermöglichen mobile SLAM-Laserscanner eine detaillierte dreidimensionale Erfassung von Gebäuden, Innenräumen oder komplexen Bauwerken. GNSS und Totalstationen ergänzen die Dokumentation überall dort, wo präzise Kontroll- oder Absteckpunkte erforderlich sind.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐⭐☆ |
| Totalstation | ⭐⭐⭐⭐☆ |
| Digitalnivellier | ⭐⭐☆☆☆ |
| Rotationslaser | ⭐⭐☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐⭐ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐☆ |
| Drohnenvermessung | ⭐⭐⭐⭐⭐ |
| Vermessungsboot | ➖ |
| Georadar | ⭐☆☆☆☆ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ⭐⭐☆☆☆ |
Warum?
Die Dokumentation des Baufortschritts umfasst heute weit mehr als einzelne Fotos. Ziel ist es, den aktuellen Bauzustand möglichst vollständig und nachvollziehbar festzuhalten. Mobile SLAM-Laserscanner ermöglichen dabei eine schnelle dreidimensionale Erfassung auch komplexer Bauwerke, während Drohnen große Baustellen in kurzer Zeit aus der Luft dokumentieren und übersichtliche Orthofotos oder Geländemodelle liefern. GNSS und Totalstationen ergänzen diese Verfahren überall dort, wo einzelne Punkte oder Bauwerksachsen mit hoher Genauigkeit kontrolliert oder dokumentiert werden müssen. In der Praxis werden diese Methoden häufig miteinander kombiniert, um sowohl Übersicht als auch Detailgenauigkeit zu erreichen.
👉 Digitale Bauvermessung
👉 SLAM-Laserscanning erklärt
👉 Drohnenvermessung
👉 GNSS-Grundlagen
👉 Totalstationen erklärt
• Bestandsaufnahme Gebäude
Bestandsaufnahme Gebäude
Die digitale Bestandsaufnahme von Gebäuden dient dazu, den vorhandenen Gebäudezustand vollständig zu dokumentieren und bildet die Grundlage für zahlreiche Planungs-, Sanierungs- und Dokumentationsaufgaben. Ziel ist es, den aktuellen Zustand eines Gebäudes möglichst vollständig und nachvollziehbar zu erfassen – von einzelnen Räumen bis hin zu kompletten Bauwerken.
Je nach Anforderungen kommen unterschiedliche Vermessungsmethoden zum Einsatz. Mobile SLAM-Laserscanner ermöglichen eine schnelle Erfassung kompletter Gebäude und Innenräume während der Bewegung. Terrestrische Laserscanner liefern besonders hochauflösende Punktwolken für höchste Genauigkeitsanforderungen. Ergänzend können Drohnen Fassaden und Dachflächen dokumentieren, während GNSS und Totalstationen häufig zur Georeferenzierung oder für Kontrollmessungen eingesetzt werden.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐☆☆☆ |
| Totalstation | ⭐⭐⭐⭐☆ |
| Digitalnivellier | ⭐☆☆☆☆ |
| Rotationslaser | ⭐☆☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐⭐ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐⭐ |
| Drohnenvermessung | ⭐⭐⭐⭐☆ |
| Vermessungsboot | ➖ |
| Georadar | ⭐☆☆☆☆ |
| Betonscanner | ⭐☆☆☆☆ |
| 3D-Absteckwerkzeug | ➖ |
Warum?
Bei der Bestandsaufnahme geht es darum, den vorhandenen Gebäudezustand möglichst vollständig zu dokumentieren. Dabei reicht es heute häufig nicht mehr aus, einzelne Maße aufzunehmen. Moderne Vermessungsverfahren erfassen komplette Gebäude dreidimensional und ermöglichen es, später jederzeit weitere Maße oder Informationen direkt aus der Punktwolke abzuleiten.
Mobile SLAM-Laserscanner bieten dabei große Vorteile, wenn Gebäude schnell und effizient aufgenommen werden sollen. Terrestrische Laserscanner kommen insbesondere dann zum Einsatz, wenn höchste Genauigkeit oder eine besonders hohe Punktdichte gefordert sind. Drohnen ergänzen die Dokumentation von Fassaden, Dächern oder schwer zugänglichen Außenbereichen.
• Bestandsaufnahme Industrieanlagen
Bestandsaufnahme Industrieanlagen
Die digitale Bestandsaufnahme von Industrieanlagen dient dazu, bestehende Produktionsanlagen, Maschinen, Rohrleitungen oder technische Einrichtungen vollständig und dreidimensional zu dokumentieren. Sie bildet die Grundlage für Umbauten, Erweiterungen, Wartungsarbeiten, Anlagenplanung oder die Erstellung digitaler Zwillinge.
Industrieanlagen stellen häufig besondere Anforderungen an die Vermessung. Beengte Platzverhältnisse, komplexe Rohrleitungssysteme oder schwer zugängliche Bereiche machen klassische Messverfahren oft zeitaufwendig. Moderne Laserscanner ermöglichen dagegen eine schnelle und vollständige Erfassung der gesamten Anlage.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐☆☆☆☆ |
| Totalstation | ⭐⭐⭐⭐☆ |
| Digitalnivellier | ⭐☆☆☆☆ |
| Rotationslaser | ⭐☆☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐⭐ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐⭐ |
| Drohnenvermessung | ⭐⭐☆☆☆ |
| Vermessungsboot | ➖ |
| Georadar | ➖ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ⭐⭐☆☆☆ |
Warum?
Industrieanlagen bestehen häufig aus einer Vielzahl technischer Komponenten, die möglichst vollständig dokumentiert werden müssen. Der eigentliche Mehrwert moderner Laserscanner liegt darin, nicht nur einzelne Maße zu erfassen, sondern komplette Anlagen als digitale Punktwolke abzubilden. Dadurch können Planungen, Umbauten oder Kollisionsprüfungen später direkt am digitalen Modell erfolgen, ohne dass die Anlage erneut vermessen werden muss.
Mobile SLAM-Laserscanner eignen sich besonders für die schnelle Erfassung großer oder verwinkelter Industrieanlagen. Terrestrische Laserscanner kommen überall dort zum Einsatz, wo höchste Genauigkeit und eine besonders hohe Punktdichte erforderlich sind. Totalstationen ergänzen diese Verfahren beispielsweise bei Kontrollmessungen oder der präzisen Einbindung in bestehende Koordinatensysteme.
• Bestandsaufnahme Wald
Bestandsaufnahme Wald
Die digitale Bestandsaufnahme eines Waldes dient dazu, Waldbestände, Wege, Rückegassen, Einzelbäume oder Geländestrukturen vollständig und nachvollziehbar zu dokumentieren. Sie bildet die Grundlage für forstwirtschaftliche Planungen, Waldinventuren, Bestandskontrollen oder ökologische Bewertungen.
Je nach Aufgabenstellung kommen unterschiedliche Vermessungsmethoden zum Einsatz. Mobile SLAM-Laserscanner ermöglichen eine schnelle dreidimensionale Erfassung des Waldes auch unter dichtem Kronendach. Drohnen liefern einen großflächigen Überblick über Waldflächen und können Gelände- oder Orthofotomodelle erzeugen. GNSS-Systeme ergänzen die Dokumentation beispielsweise bei der Einmessung einzelner Punkte oder Referenzflächen.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐☆☆ |
| Totalstation | ⭐⭐☆☆☆ |
| Digitalnivellier | ➖ |
| Rotationslaser | ➖ |
| SLAM-Laserscanner | ⭐⭐⭐⭐⭐ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐☆ |
| Drohnenvermessung | ⭐⭐⭐⭐⭐ |
| Vermessungsboot | ➖ |
| Georadar | ➖ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ➖ |
Warum?
Die digitale Bestandsaufnahme eines Waldes umfasst heute weit mehr als die Erfassung einzelner Bäume. Ziel ist es, den gesamten Waldbestand als digitale Datengrundlage abzubilden und daraus später unterschiedlichste Informationen ableiten zu können.
Mobile SLAM-Laserscanner ermöglichen dabei eine detaillierte Erfassung des Waldes auch unter dichtem Blätterdach und liefern dreidimensionale Punktwolken mit hoher Informationsdichte. Drohnen ergänzen diese Daten insbesondere bei der großflächigen Übersicht und der Erfassung von Kronenbereichen oder Geländeformen. Dadurch entsteht eine umfassende Datengrundlage für Planung, Dokumentation und spätere Auswertungen.
• Beweissicherung
Beweissicherung
Die digitale Beweissicherung dient dazu, den Zustand eines Bauwerks, Geländes oder Objektes vor, während oder nach einer Baumaßnahme nachvollziehbar zu dokumentieren. Sie hilft dabei, spätere Veränderungen objektiv nachzuweisen und kann im Streitfall eine wichtige Grundlage für Gutachten oder Schadensbewertungen sein.
Je nach Aufgabenstellung kommen unterschiedliche Vermessungsmethoden zum Einsatz. Mobile SLAM-Laserscanner ermöglichen eine schnelle dreidimensionale Dokumentation von Gebäuden, Innenräumen oder Baustellen. Terrestrische Laserscanner bieten höchste Detailgenauigkeit für komplexe Bauwerke oder Fassaden. Ergänzend können Drohnen größere Außenbereiche effizient erfassen, während GNSS und Totalstationen einzelne Punkte oder Kontrollmessungen präzise dokumentieren.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐☆☆ |
| Totalstation | ⭐⭐⭐⭐☆ |
| Digitalnivellier | ⭐⭐☆☆☆ |
| Rotationslaser | ⭐☆☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐⭐ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐⭐ |
| Drohnenvermessung | ⭐⭐⭐⭐☆ |
| Vermessungsboot | ➖ |
| Georadar | ⭐⭐☆☆☆ |
| Betonscanner | ⭐⭐☆☆☆ |
| 3D-Absteckwerkzeug | ➖ |
Warum?
Bei der digitalen Beweissicherung geht es darum, den tatsächlichen Zustand eines Objekts möglichst vollständig und nachvollziehbar festzuhalten. Dreidimensionale Punktwolken ermöglichen es, den dokumentierten Zustand auch Jahre später erneut auszuwerten oder Maße nachträglich zu entnehmen.
Mobile SLAM-Laserscanner eignen sich besonders für die schnelle Erfassung von Gebäuden und Innenräumen, während terrestrische Laserscanner ihre Stärken überall dort ausspielen, wo höchste Detailgenauigkeit gefragt ist. Drohnen ergänzen die Dokumentation bei größeren Außenbereichen oder schwer zugänglichen Bauwerken.
• Brückenbauwerke dokumentieren
Brückenbauwerke dokumentieren
Brückenbauwerke müssen regelmäßig überprüft und dokumentiert werden, um ihren baulichen Zustand langfristig beurteilen und Veränderungen frühzeitig erkennen zu können. Neben der eigentlichen Bauwerksprüfung spielt dabei die digitale Erfassung der Brücke und ihres Umfeldes eine immer wichtigere Rolle.
Je nach Aufgabenstellung kommen unterschiedliche Vermessungsmethoden zum Einsatz. Mobile SLAM-Laserscanner ermöglichen eine schnelle Erfassung von Brückenunterseiten, Widerlagern oder schwer zugänglichen Bereichen. Terrestrische Laserscanner liefern besonders hochauflösende 3D-Daten für detaillierte Bestandsaufnahmen. Drohnen ergänzen die Dokumentation von Fassaden, Pfeilern oder Dachkonstruktionen aus der Luft. Liegt die Brücke über einem Gewässer, können autonome Vermessungsboote zusätzlich die Gewässersohle oder Veränderungen im unmittelbaren Bauwerksbereich erfassen.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐☆☆ |
| Totalstation | ⭐⭐⭐⭐☆ |
| Digitalnivellier | ⭐⭐⭐☆☆ |
| Rotationslaser | ⭐☆☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐⭐ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐⭐ |
| Drohnenvermessung | ⭐⭐⭐⭐☆ |
| Vermessungsboot | ⭐⭐⭐⭐☆ |
| Georadar | ⭐⭐☆☆☆ |
| Betonscanner | ⭐⭐⭐☆☆ |
| 3D-Absteckwerkzeug | ➖ |
Warum?
Die Dokumentation von Brückenbauwerken umfasst heute weit mehr als einzelne Messpunkte oder Fotos. Ziel ist es, den Zustand des gesamten Bauwerks möglichst vollständig digital abzubilden, um Veränderungen über viele Jahre nachvollziehen zu können.
Mobile SLAM-Laserscanner ermöglichen eine schnelle Erfassung komplexer Bauwerksgeometrien, während terrestrische Laserscanner höchste Detailgenauigkeit liefern. Drohnen erleichtern die Aufnahme schwer zugänglicher Bereiche, und autonome Vermessungsboote können zusätzlich den Gewässerbereich unter der Brücke dokumentieren. So entsteht eine umfassende Datengrundlage für Bauwerksprüfungen, Sanierungen und spätere Vergleichsmessungen.
👉 Terrestrisches Laserscanning
C
----
D
• Dachstühle aufnehmen
Dachstühle aufnehmen
Die digitale Erfassung von Dachstühlen bildet die Grundlage für Sanierungen, Umbauten, Aufstockungen oder denkmalgerechte Restaurierungen. Ziel ist es, die vorhandene Dachkonstruktion vollständig dreidimensional zu dokumentieren und daraus präzise Planungsunterlagen abzuleiten.
Insbesondere bei älteren Gebäuden weichen Dachkonstruktionen häufig von ursprünglichen Plänen ab oder wurden im Laufe der Jahre verändert. Moderne Laserscanner ermöglichen eine schnelle und vollständige Erfassung auch komplexer Holzkonstruktionen.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ➖ |
| Totalstation | ⭐⭐☆☆☆ |
| Digitalnivellier | ⭐☆☆☆☆ |
| Rotationslaser | ⭐☆☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐⭐ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐⭐ |
| Drohnenvermessung | ⭐☆☆☆☆ |
| Vermessungsboot | ➖ |
| Georadar | ➖ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ➖ |
Warum?
Bei Dachstühlen geht es häufig darum, verwinkelte Holzkonstruktionen möglichst vollständig zu erfassen. Moderne Laserscanner liefern dabei eine dreidimensionale Punktwolke, aus der sich später beliebige Maße entnehmen oder CAD-Modelle erstellen lassen.
Mobile SLAM-Laserscanner ermöglichen eine schnelle Aufnahme großer Dachräume, während terrestrische Laserscanner überall dort ihre Stärken ausspielen, wo höchste Genauigkeit oder besonders feine Details erforderlich sind.
• Deponievermessung
Deponievermessung
Die Deponievermessung dient dazu, Deponiekörper, Ablagerungsflächen, Böschungen und Volumenentwicklungen regelmäßig zu erfassen und nachvollziehbar zu dokumentieren. Sie ist eine wichtige Grundlage für Massenermittlung, Betriebsplanung, Nachweise, Monitoring und langfristige Kontrolle.
Je nach Aufgabenstellung kommen unterschiedliche Vermessungsmethoden zum Einsatz. GNSS-Systeme eignen sich für schnelle Geländeaufnahmen und Kontrollpunkte. Drohnen liefern großflächige Übersichten und Geländemodelle aus der Luft. Mobile SLAM-Laserscanner können ergänzend dort eingesetzt werden, wo Bereiche schwer zugänglich sind oder eine hohe Punktdichte benötigt wird. Terrestrische Laserscanner bieten sehr genaue 3D-Daten für detaillierte Aufnahmen von Böschungen, Bauwerken oder kritischen Bereichen.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐⭐☆ |
| Totalstation | ⭐⭐⭐☆☆ |
| Digitalnivellier | ⭐⭐☆☆☆ |
| Rotationslaser | ⭐☆☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐☆ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐☆ |
| Drohnenvermessung | ⭐⭐⭐⭐⭐ |
| Vermessungsboot | ➖ |
| Georadar | ⭐☆☆☆☆ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ➖ |
Warum?
Bei der Deponievermessung geht es häufig um wiederkehrende Aufnahmen und vergleichbare Datengrundlagen. Besonders wichtig sind nachvollziehbare Geländemodelle, Volumenberechnungen und Veränderungen des Deponiekörpers über einen längeren Zeitraum.
Drohnen eignen sich sehr gut für großflächige Deponieaufnahmen und liefern eine hohe Punktdichte bei kurzer Aufnahmezeit. GNSS-Systeme ergänzen diese Daten durch Kontrollpunkte oder gezielte Geländeaufnahmen. Mobile SLAM-Laserscanner und terrestrische Laserscanner können dort sinnvoll sein, wo Böschungen, Randbereiche, Bauwerke oder schwer zugängliche Abschnitte detailliert dreidimensional dokumentiert werden sollen.
• Digitale Waldinventur
Digitale Waldinventur
Die digitale Waldinventur dient dazu, Waldbestände systematisch zu analysieren und daraus wichtige Kennzahlen für die Forstwirtschaft abzuleiten. Sie liefert wichtige Informationen über Baumanzahl, Baumdurchmesser (BHD), Bestandsstruktur, Holzvorrat und Veränderungen im Wald. Moderne Vermessungstechnologien ermöglichen dabei eine deutlich schnellere und umfassendere Datenerfassung als klassische manuelle Verfahren.
Je nach Zielsetzung kommen unterschiedliche Vermessungsmethoden zum Einsatz. Mobile SLAM-Laserscanner erfassen den Waldbestand dreidimensional während des Laufens und ermöglichen die automatische Auswertung zahlreicher Parameter. Drohnen liefern großflächige Übersichten und Geländemodelle, während GNSS-Systeme beispielsweise Referenzpunkte oder Stichprobenflächen präzise einmessen können.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐☆☆ |
| Totalstation | ⭐⭐☆☆☆ |
| Digitalnivellier | ➖ |
| Rotationslaser | ➖ |
| SLAM-Laserscanner | ⭐⭐⭐⭐⭐ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐☆ |
| Drohnenvermessung | ⭐⭐⭐⭐☆ |
| Vermessungsboot | ➖ |
| Georadar | ➖ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ➖ |
Warum?
Die digitale Waldinventur geht heute weit über die Erfassung einzelner Bäume hinaus. Ziel ist es, den gesamten Waldbestand als digitale Datengrundlage aufzunehmen und daraus wichtige Kennwerte wie Brusthöhendurchmesser (BHD), Bestandsstruktur oder Veränderungen im Zeitverlauf abzuleiten.
Mobile SLAM-Laserscanner ermöglichen eine schnelle Aufnahme großer Waldflächen auch unter dichtem Kronendach. Die dabei entstehenden Punktwolken bilden die Grundlage für automatische Auswertungen und wiederkehrende Inventuren. Drohnen ergänzen diese Daten durch Luftbilder und Geländemodelle und liefern einen wertvollen Überblick über größere Waldflächen.
• Dokumentation von Freileitungstrassen
Dokumentation von Freileitungstrassen
Der Durchhang von Freileitungen muss kontrolliert werden, damit die erforderlichen Abstände zum Boden, zu Bauwerken, zur Vegetation und zu anderen Leitungen eingehalten werden. Da sich Leiterseile unter anderem durch Temperatur, Belastung und Witterung verändern, sind präzise und nachvollziehbare Messungen insbesondere bei Neubau, Abnahme und wiederkehrenden Kontrollen wichtig.
Die geometrische Erfassung kann heute in vielen Fällen berührungslos vom Boden oder aus der Luft erfolgen. Totalstationen messen ausgewählte Punkte am Leiterseil mit hoher Genauigkeit. Terrestrische Laserscanner und geeignete drohnenbasierte Systeme können größere Leitungsabschnitte dreidimensional aufnehmen. Mobile SLAM-Laserscanner bieten eine einfache und schnelle Erfassung, ihre Eignung hängt bei dünnen, hoch liegenden oder bewegten Leiterseilen jedoch stark von Entfernung, Reflexion, Wind und Punktdichte ab.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐☆☆☆ |
| Totalstation | ⭐⭐⭐⭐☆ |
| Digitalnivellier | ➖ |
| Rotationslaser | ➖ |
| SLAM-Laserscanner | ⭐⭐⭐☆☆ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐⭐ |
| Drohnenvermessung | ⭐⭐⭐⭐⭐ |
| Vermessungsboot | ➖ |
| Georadar | ➖ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ➖ |
Warum?
Welche Methode sich am besten eignet, hängt davon ab, ob einzelne Spannfelder hochpräzise kontrolliert oder komplette Freileitungstrassen dokumentiert werden sollen. Für punktuelle und besonders präzise Kontrollen ist die Totalstation häufig eine sehr geeignete Lösung. Sie kann einzelne Punkte am Leiterseil berührungslos erfassen und ermöglicht eine genaue Bestimmung des Leitungsverlaufs und des Durchhangs. Voraussetzung sind eine ausreichende Sicht auf die Leitung und geeignete Messbedingungen.
Terrestrische Laserscanner und drohnenbasierte Aufnahmen erfassen nicht nur einzelne Punkte, sondern größere Leitungsabschnitte als dreidimensionale Punktwolke. Dadurch lassen sich der Verlauf der Leiterseile, der Durchhang und bei Bedarf auch das Umfeld der Trasse dokumentieren. Bei längeren Trassen oder schwer zugänglichem Gelände können spezialisierte UAV-LiDAR- oder Mobile-Mapping-Verfahren besonders wirtschaftlich sein.
Mobile SLAM-Laserscanner können eine praxisnahe Ergänzung darstellen und gleichzeitig den Zustand von Masten und angrenzenden Strukturen dokumentieren. Dünne Leiterseile in größerer Entfernung sind für mobile Scanner jedoch anspruchsvolle Messobjekte. Vor dem Einsatz sollte deshalb geprüft werden, ob Reichweite, Punktdichte und Reflexion für die geforderte Auswertung ausreichen.
Für die reine geometrische Durchhangmessung muss heute daher häufig niemand mehr auf den Mast steigen. Arbeiten am Mast können dennoch für Montage, Wartung, Sichtprüfung oder besondere Kontrollaufgaben erforderlich bleiben.
E
• Erdmassen berechnen
Erdmassen berechnen
Die Berechnung von Erdmassen gehört zu den häufigsten Aufgaben in der Vermessung. Ob Baugrube, Deponie, Kieswerk, Steinbruch oder Geländemodellierung – präzise Volumenberechnungen bilden die Grundlage für Ausschreibungen, Abrechnungen, Bauüberwachung und Maschinensteuerung.
Je nach Projektgröße und Genauigkeitsanforderung kommen unterschiedliche Vermessungsmethoden zum Einsatz. GNSS-Systeme und Totalstationen erfassen einzelne Geländepunkte mit hoher Präzision. Drohnen ermöglichen die wirtschaftliche Aufnahme großer Flächen, während mobile SLAM-Laserscanner und terrestrische Laserscanner komplexe Geländeformen oder schwer zugängliche Bereiche dreidimensional dokumentieren.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐⭐⭐ |
| Totalstation | ⭐⭐⭐⭐⭐ |
| Digitalnivellier | ⭐⭐☆☆☆ |
| Rotationslaser | ⭐☆☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐☆ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐⭐ |
| Drohnenvermessung | ⭐⭐⭐⭐⭐ |
| Vermessungsboot | ➖ |
| Georadar | ➖ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ⭐☆☆☆☆ |
Warum?
Die Berechnung von Erdmassen basiert auf dem Vergleich von Geländeoberflächen. Je vollständiger und präziser das Gelände erfasst wird, desto zuverlässiger lassen sich Volumen berechnen. Welche Vermessungsmethode sich eignet, hängt daher vor allem von der Größe des Projekts, der Geländestruktur und der geforderten Genauigkeit ab.
GNSS und Totalstationen sind bewährte Verfahren für präzise Geländeaufnahmen und kleinere bis mittlere Projekte. Drohnen erfassen große Flächen in kurzer Zeit und erzeugen hochauflösende Geländemodelle. Terrestrische Laserscanner liefern sehr detaillierte Punktwolken für komplexe Geländeformen oder Baugruben. Mobile SLAM-Laserscanner eignen sich insbesondere dort, wo Geländestrukturen schnell und dreidimensional aufgenommen werden sollen oder eine Drohne nicht eingesetzt werden kann.
F
• Fassaden aufnehmen
Fassaden aufnehmen
Die digitale Aufnahme einer Fassade bildet die Grundlage für Sanierungen, Umbauten, energetische Planungen, Denkmalschutz oder die Erstellung aktueller Bestandsunterlagen. Dabei können sowohl die äußere Geometrie des Gebäudes als auch Fenster, Türen, Vorsprünge, Verformungen und weitere Fassadenelemente dokumentiert werden.
Welche Vermessungsmethode sich eignet, hängt vor allem von der Größe des Gebäudes, der Zugänglichkeit und der geforderten Genauigkeit ab. Terrestrische Laserscanner liefern besonders detaillierte dreidimensionale Fassadenaufnahmen. Drohnen eignen sich gut für hohe oder schwer zugängliche Gebäudeteile. Totalstationen erfassen ausgewählte Punkte sehr präzise, während Laser-Entfernungsmesser bei kleineren Aufmaßen und einzelnen Kontrollmaßen eine schnelle und wirtschaftliche Lösung darstellen.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐☆☆☆ |
| Totalstation | ⭐⭐⭐⭐☆ |
| Digitalnivellier | ⭐☆☆☆☆ |
| Rotationslaser | ⭐☆☆☆☆ |
| Laser-Entfernungsmesser | ⭐⭐⭐☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐☆ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐⭐ |
| Drohnenvermessung | ⭐⭐⭐⭐⭐ |
| Vermessungsboot | ➖ |
| Georadar | ➖ |
| Betonscanner | ⭐☆☆☆☆ |
| 3D-Absteckwerkzeug | ⭐☆☆☆☆ |
Warum?
Bei der Fassadenaufnahme entscheidet vor allem, ob einzelne Maße benötigt werden oder eine vollständige dreidimensionale Dokumentation entstehen soll. Terrestrische Laserscanner erfassen komplette Fassaden mit hoher Punktdichte und ermöglichen es, auch später noch Maße, Schnitte oder Ansichten aus der Punktwolke abzuleiten.
Drohnenvermessung bietet große Vorteile bei hohen Gebäuden, Dachanschlüssen oder schwer erreichbaren Fassadenbereichen. Totalstationen eignen sich besonders für präzise Einzelpunkte, Kontrollmessungen und die Einbindung in ein bestehendes Koordinatensystem. Mobile SLAM-Laserscanner ermöglichen eine schnelle Aufnahme rund um das Gebäude, erreichen bei feinen Fassadendetails jedoch nicht immer die Detailtiefe eines terrestrischen Laserscanners.
Laser-Entfernungsmesser sind vor allem bei kleineren Gebäuden oder ergänzenden Aufmaßen sinnvoll. Sie liefern einzelne Distanzen, Höhen und Abmessungen schnell und unkompliziert, erzeugen jedoch keine vollständige dreidimensionale Fassadendokumentation.
• Flächen berechnen
Flächen berechnen
Die Berechnung von Flächen gehört zu den häufigsten Aufgaben in der Vermessung. Ob Grundstück, Baugrube, Deponie, Parkplatz, Lagerfläche oder landwirtschaftliche Fläche – präzise Flächenangaben sind Grundlage für Planung, Ausschreibung, Abrechnung und Dokumentation.
Welche Vermessungsmethode sich eignet, hängt vor allem von der Größe der Fläche, der Zugänglichkeit und der gewünschten Genauigkeit ab. GNSS-Systeme und Totalstationen erfassen Flächen punktweise mit hoher Präzision. Drohnen ermöglichen die wirtschaftliche Vermessung großer Areale, während mobile SLAM-Laserscanner oder terrestrische Laserscanner besonders bei komplexen Geländeformen oder Innenbereichen ihre Stärken ausspielen.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐⭐⭐ |
| Totalstation | ⭐⭐⭐⭐⭐ |
| Digitalnivellier | ⭐☆☆☆☆ |
| Rotationslaser | ⭐☆☆☆☆ |
| Laser-Entfernungsmesser | ⭐⭐☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐☆ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐☆ |
| Drohnenvermessung | ⭐⭐⭐⭐⭐ |
| Vermessungsboot | ➖ |
| Georadar | ➖ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ⭐☆☆☆☆ |
Warum?
Für die Flächenberechnung muss zunächst die Begrenzung einer Fläche möglichst vollständig erfasst werden. Je nach Projektgröße und Anforderungen kann dies punktweise oder als vollständiges digitales Geländemodell erfolgen.
GNSS und Totalstationen sind bewährte Verfahren für die präzise Aufnahme von Grundstücken, Bauflächen oder Einzelobjekten. Drohnen erfassen große Flächen besonders wirtschaftlich und liefern gleichzeitig Orthofotos sowie digitale Geländemodelle. Mobile SLAM-Laserscanner eignen sich hervorragend für Innenbereiche, komplexe Gelände oder Flächen, auf denen Drohnen nicht eingesetzt werden können. Terrestrische Laserscanner bieten höchste Detailgenauigkeit, wenn zusätzlich Bauwerke oder Geländestrukturen vollständig dreidimensional dokumentiert werden sollen.
Laser-Entfernungsmesser eignen sich vor allem für kleinere Flächen oder einzelne Kontrollmaße. Für größere Projekte oder unregelmäßige Geländeformen stoßen sie jedoch schnell an ihre Grenzen.
• Forstinventur
Forstinventur
Die Forstinventur dient dazu, den Zustand eines Waldbestandes systematisch zu erfassen und zu bewerten. Dabei werden unter anderem Baumarten, Brusthöhendurchmesser (BHD), Bestandesdichte, Holzvorrat, Höhenentwicklung sowie Veränderungen des Waldes dokumentiert. Die gewonnenen Daten bilden die Grundlage für forstwirtschaftliche Entscheidungen und eine nachhaltige Bewirtschaftung.
Während Inventuren früher überwiegend manuell durchgeführt wurden, ermöglichen moderne Vermessungssysteme heute eine schnelle und digitale Datenerfassung. Mobile SLAM-Laserscanner erfassen zahlreiche Bäume gleichzeitig dreidimensional und bilden die Grundlage für automatisierte Auswertungen. Drohnen ergänzen die Inventur durch Luftbilder und Geländemodelle, während GNSS-Systeme beispielsweise Inventurpunkte oder Stichprobenflächen präzise einmessen.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐☆☆ |
| Totalstation | ⭐⭐☆☆☆ |
| Digitalnivellier | ➖ |
| Rotationslaser | ➖ |
| Laser-Entfernungsmesser | ⭐⭐☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐⭐ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐☆ |
| Drohnenvermessung | ⭐⭐⭐⭐☆ |
| Vermessungsboot | ➖ |
| Georadar | ➖ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ➖ |
Warum?
Bei einer Forstinventur sollen möglichst viele Informationen über einen Waldbestand effizient und reproduzierbar erfasst werden. Moderne Vermessungstechnologien ermöglichen es, komplette Bestände dreidimensional aufzunehmen und daraus zahlreiche Inventurparameter automatisiert abzuleiten.
Mobile SLAM-Laserscanner bieten dabei große Vorteile, da sie den Wald während des Laufens erfassen und gleichzeitig Informationen zu Baumpositionen, Brusthöhendurchmesser (BHD) und Bestandsstruktur liefern können. Drohnen ergänzen diese Daten insbesondere bei großflächigen Waldgebieten und ermöglichen eine schnelle Übersicht über Kronenbereiche und Geländeformen. GNSS-Systeme dienen häufig der Einmessung von Inventurpunkten oder Referenzflächen.
G
• Gebäudeaufmaß
Gebäudeaufmaß
Ein Gebäudeaufmaß dient dazu, die tatsächlichen Abmessungen und Geometrien eines Gebäudes präzise zu erfassen. Es bildet die Grundlage für Umbauten, Sanierungen, Anbauten, energetische Modernisierungen, Bestandspläne oder die Erstellung digitaler Gebäudemodelle. Besonders bei älteren Gebäuden weicht der vorhandene Bestand häufig von ursprünglichen Planunterlagen ab.
Welche Vermessungsmethode sich eignet, hängt von der Gebäudegröße, der gewünschten Detailtiefe und dem späteren Verwendungszweck ab. Mobile SLAM-Laserscanner ermöglichen eine schnelle Aufnahme kompletter Gebäude und Innenräume. Terrestrische Laserscanner liefern besonders hochauflösende Punktwolken für höchste Genauigkeitsanforderungen. Totalstationen ergänzen das Gebäudeaufmaß durch präzise Einzelpunktmessungen, während Laser-Entfernungsmesser für kleinere Aufmaßarbeiten eine wirtschaftliche Lösung darstellen.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐☆☆☆☆ |
| Totalstation | ⭐⭐⭐⭐☆ |
| Digitalnivellier | ⭐☆☆☆☆ |
| Rotationslaser | ⭐☆☆☆☆ |
| Laser-Entfernungsmesser | ⭐⭐⭐☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐⭐ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐⭐ |
| Drohnenvermessung | ⭐⭐⭐☆☆ |
| Vermessungsboot | ➖ |
| Georadar | ➖ |
| Betonscanner | ⭐☆☆☆☆ |
| 3D-Absteckwerkzeug | ➖ |
Warum?
Beim Gebäudeaufmaß geht es darum, den tatsächlichen Gebäudebestand vollständig und möglichst wirtschaftlich zu erfassen. Moderne Laserscanner liefern dabei nicht nur einzelne Maße, sondern eine vollständige dreidimensionale Punktwolke, aus der später beliebige Maße, Schnitte oder Ansichten abgeleitet werden können.
Mobile SLAM-Laserscanner ermöglichen die schnelle Aufnahme kompletter Gebäude und Innenräume in kurzer Zeit. Terrestrische Laserscanner kommen insbesondere dann zum Einsatz, wenn höchste Genauigkeit oder eine besonders hohe Detailtiefe gefordert sind. Totalstationen ergänzen das Gebäudeaufmaß durch präzise Einzelpunktmessungen, während Laser-Entfernungsmesser bei kleineren Projekten oder ergänzenden Kontrollmaßen eine einfache und wirtschaftliche Lösung darstellen.
• Gelände aufnehmen
Gelände aufnehmen
Die Geländeaufnahme dient dazu, die Form und Höhenlage einer Geländeoberfläche digital zu erfassen. Sie bildet die Grundlage für Planung, Bauausführung, Massenermittlung, Geländemodelle, Straßenbau, Landschaftsbau oder die Dokumentation von Veränderungen im Gelände.
Welche Vermessungsmethode sich eignet, hängt von der Flächengröße, der Geländestruktur und der gewünschten Genauigkeit ab. GNSS-Systeme und Totalstationen erfassen Geländepunkte präzise und sind bewährte Standardverfahren. Drohnen ermöglichen die wirtschaftliche Aufnahme großer Flächen, während mobile SLAM-Laserscanner und terrestrische Laserscanner komplexe Geländeformen oder schwer zugängliche Bereiche dreidimensional dokumentieren.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐⭐⭐ |
| Totalstation | ⭐⭐⭐⭐⭐ |
| Digitalnivellier | ⭐⭐⭐☆☆ |
| Rotationslaser | ⭐☆☆☆☆ |
| Laser-Entfernungsmesser | ⭐☆☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐☆ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐☆ |
| Drohnenvermessung | ⭐⭐⭐⭐⭐ |
| Vermessungsboot | ➖ |
| Georadar | ➖ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ⭐☆☆☆☆ |
Warum?
Bei der Geländeaufnahme geht es darum, die Geländeoberfläche möglichst vollständig und präzise zu erfassen. Die aufgenommenen Geländepunkte bilden die Grundlage für digitale Geländemodelle, Flächen- und Volumenberechnungen sowie zahlreiche weitere Auswertungen.
GNSS und Totalstationen gehören zu den klassischen Verfahren der Geländeaufnahme und liefern präzise Geländepunkte. Drohnen ermöglichen die wirtschaftliche Erfassung großer Flächen und erzeugen zusätzlich Orthofotos sowie digitale Geländemodelle. Mobile SLAM-Laserscanner eignen sich besonders für bewachsene oder schwer zugängliche Bereiche sowie für Gelände, auf denen Drohnen nicht eingesetzt werden können. Terrestrische Laserscanner kommen vor allem dort zum Einsatz, wo komplexe Geländeformen oder Bauwerke mit hoher Detailgenauigkeit dokumentiert werden sollen.
• Geländemodelle erstellen
Geländemodelle erstellen
Digitale Geländemodelle (DGM) und Digitale Oberflächenmodelle (DOM) bilden die Grundlage zahlreicher Vermessungs-, Planungs- und Bauprojekte. Sie beschreiben die Geländeform dreidimensional und ermöglichen unter anderem Höhenanalysen, Entwässerungsplanungen, Flächen- und Volumenberechnungen oder die Planung von Straßen, Leitungen und Bauwerken.
Welche Vermessungsmethode sich eignet, hängt von der Flächengröße, der Vegetation, der gewünschten Genauigkeit und dem späteren Verwendungszweck ab. GNSS-Systeme und Totalstationen erfassen Geländepunkte mit hoher Präzision. Drohnen liefern flächendeckende Punktwolken und Orthofotos, während mobile SLAM-Laserscanner und terrestrische Laserscanner besonders bei komplexem Gelände oder bewachsenen Bereichen wertvolle dreidimensionale Informationen liefern.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐⭐⭐ |
| Totalstation | ⭐⭐⭐⭐⭐ |
| Digitalnivellier | ⭐⭐⭐☆☆ |
| Rotationslaser | ⭐☆☆☆☆ |
| Laser-Entfernungsmesser | ⭐☆☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐☆ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐☆ |
| Drohnenvermessung | ⭐⭐⭐⭐⭐ |
| Vermessungsboot | ⭐⭐⭐⭐☆ |
| Georadar | ➖ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ⭐☆☆☆☆ |
Warum?
Ein digitales Geländemodell beschreibt die Geländeoberfläche als dreidimensionales Modell und bildet die Grundlage für zahlreiche weitere Auswertungen. Je vollständiger und genauer die Geländedaten erfasst werden, desto präziser lassen sich spätere Planungen, Flächen- oder Volumenberechnungen durchführen.
GNSS und Totalstationen liefern präzise Geländepunkte und eignen sich besonders für klassische Geländeaufnahmen. Drohnen erzeugen aus Luftbildern großflächige Punktwolken sowie digitale Geländemodelle und sind besonders wirtschaftlich bei größeren Flächen. Mobile SLAM-Laserscanner und terrestrische Laserscanner erfassen komplexe Geländeformen oder bewachsene Bereiche dreidimensional und ergänzen die klassischen Verfahren überall dort, wo detaillierte Punktwolken benötigt werden. Vermessungsboote ermöglichen zusätzlich die Erfassung der Gewässersohle und können so Geländemodelle oberhalb und unterhalb der Wasseroberfläche miteinander verbinden.
• Gewässer vermessen
Gewässer vermessen
Die Vermessung von Gewässern dient dazu, Flüsse, Seen, Kanäle, Hafenanlagen oder Rückhaltebecken präzise zu erfassen. Je nach Aufgabenstellung werden dabei Uferlinien, Gewässersohlen, Wassertiefen oder komplette dreidimensionale Gewässermodelle aufgenommen. Die gewonnenen Daten bilden die Grundlage für Wasserbau, Hochwasserschutz, Unterhaltung, Sedimentanalysen oder Umweltmonitoring.
Je nach Gewässer und Aufgabenstellung kommen unterschiedliche Vermessungsmethoden zum Einsatz. Autonome Vermessungsboote erfassen die Gewässersohle effizient mit Singlebeam- oder Multibeam-Echoloten. GNSS-Systeme bestimmen dabei die exakte Position des Bootes. Drohnen dokumentieren Uferbereiche und flache Gewässer aus der Luft, während terrestrische Laserscanner oder mobile SLAM-Laserscanner Bauwerke, Uferbefestigungen oder schwer zugängliche Bereiche dreidimensional aufnehmen können.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐⭐⭐ |
| Totalstation | ⭐⭐⭐☆☆ |
| Digitalnivellier | ⭐☆☆☆☆ |
| Rotationslaser | ⭐☆☆☆☆ |
| Laser-Entfernungsmesser | ⭐☆☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐☆☆ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐☆ |
| Drohnenvermessung | ⭐⭐⭐⭐☆ |
| Vermessungsboot | ⭐⭐⭐⭐⭐ |
| Georadar | ➖ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ➖ |
Warum?
Bei der Gewässervermessung geht es darum, sowohl den Bereich oberhalb als auch unterhalb der Wasseroberfläche möglichst vollständig zu erfassen. Während klassische Vermessungsverfahren an der Wasseroberfläche enden, liefern Echolote die entscheidenden Informationen über die Gewässersohle.
Autonome Vermessungsboote ermöglichen eine effiziente und hochpräzise Aufnahme von Wassertiefen sowie digitalen Gewässermodellen. GNSS sorgt für die exakte Positionierung des Bootes. Drohnen ergänzen die Vermessung durch Luftbilder und Orthofotos der Uferbereiche, während terrestrische Laserscanner und mobile SLAM-Laserscanner Bauwerke wie Schleusen, Spundwände oder Brücken dreidimensional dokumentieren können.
• Gräben dokumentieren
Gräben dokumentieren
Die Dokumentation von Gräben gehört zu den wichtigsten Aufgaben im Leitungs-, Kanal- und Tiefbau. Sie dient dazu, den tatsächlichen Verlauf, die Lage, die Tiefe und den Zustand eines geöffneten Grabens vor dem Verfüllen nachvollziehbar festzuhalten. Die Dokumentation bildet eine wichtige Grundlage für spätere Nachweise, Bestandsunterlagen und die Qualitätssicherung.
Je nach Projekt kommen unterschiedliche Vermessungsmethoden zum Einsatz. GNSS-Systeme und Totalstationen erfassen Leitungsachsen oder einzelne Kontrollpunkte präzise. Mobile SLAM-Laserscanner ermöglichen eine schnelle dreidimensionale Dokumentation des gesamten Grabens einschließlich Böschungen, Einbauten und Leitungen. Drohnen liefern einen Überblick über größere Baustellen, während Georadar nach dem Verfüllen zur Ortung unterirdischer Leitungen eingesetzt werden kann.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐⭐☆ |
| Totalstation | ⭐⭐⭐⭐☆ |
| Digitalnivellier | ⭐⭐☆☆☆ |
| Rotationslaser | ⭐☆☆☆☆ |
| Laser-Entfernungsmesser | ⭐⭐☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐⭐ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐☆ |
| Drohnenvermessung | ⭐⭐⭐⭐☆ |
| Vermessungsboot | ➖ |
| Georadar | ⭐⭐⭐☆☆ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ➖ |
Warum?
Ein geöffneter Graben bietet die einmalige Möglichkeit, Leitungen, Einbauten und den tatsächlichen Bauzustand vollständig zu dokumentieren. Eine dreidimensionale Erfassung vor dem Verfüllen schafft dauerhaft nachvollziehbare Bestandsdaten und kann spätere Sucharbeiten oder Streitigkeiten erheblich reduzieren.
Mobile SLAM-Laserscanner erfassen den gesamten Graben einschließlich Leitungen, Schächten und Böschungen in kurzer Zeit als dreidimensionale Punktwolke. GNSS und Totalstationen ergänzen die Dokumentation durch präzise Kontrollpunkte oder die Einmessung einzelner Leitungen. Drohnen eignen sich insbesondere für größere Baustellen und liefern einen Überblick über den Baufortschritt. Georadar dient dagegen nicht der Dokumentation des geöffneten Grabens, sondern kann nach Abschluss der Arbeiten zur Ortung verdeckt liegender Leitungen eingesetzt werden.
👉 Georadar erklärt (über unseren Partner Subterra GmbH)
H
• Hallen aufnehmen
Hallen aufnehmen
Die digitale Aufnahme von Hallen dient dazu, den tatsächlichen Gebäudebestand vollständig und präzise zu erfassen. Sie bildet die Grundlage für Umbauten, Erweiterungen, Maschinenplanungen, Hallensanierungen, Bestandspläne oder die Integration neuer Produktionsanlagen. Da vorhandene Planunterlagen häufig unvollständig oder veraltet sind, gewinnt die digitale Bestandserfassung zunehmend an Bedeutung.
Je nach Aufgabenstellung kommen unterschiedliche Vermessungsmethoden zum Einsatz. Mobile SLAM-Laserscanner ermöglichen eine schnelle Aufnahme kompletter Hallen einschließlich Maschinen, Regalanlagen oder technischer Einrichtungen. Terrestrische Laserscanner liefern besonders hochauflösende Punktwolken für höchste Genauigkeitsanforderungen. Totalstationen ergänzen die Aufnahme durch präzise Einzelpunktmessungen, während Laser-Entfernungsmesser bei kleineren Aufmaßarbeiten eine einfache und wirtschaftliche Lösung darstellen.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐☆☆☆☆ |
| Totalstation | ⭐⭐⭐⭐☆ |
| Digitalnivellier | ⭐☆☆☆☆ |
| Rotationslaser | ⭐☆☆☆☆ |
| Laser-Entfernungsmesser | ⭐⭐⭐☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐⭐ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐⭐ |
| Drohnenvermessung | ⭐☆☆☆☆ |
| Vermessungsboot | ➖ |
| Georadar | ➖ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ➖ |
Warum?
Bei der Aufnahme von Hallen geht es darum, den vorhandenen Gebäudebestand einschließlich Stützen, Trägern, Maschinen, Regalanlagen und technischer Infrastruktur vollständig zu dokumentieren. Eine dreidimensionale Punktwolke ermöglicht es, auch lange nach der Aufnahme Maße zu entnehmen, Kollisionen zu prüfen oder neue Anlagen digital zu planen.
Mobile SLAM-Laserscanner ermöglichen eine besonders schnelle Erfassung großer Hallen und komplexer Innenräume. Terrestrische Laserscanner kommen zum Einsatz, wenn höchste Genauigkeit oder eine besonders hohe Detailauflösung erforderlich sind, beispielsweise bei Maschinenfundamenten oder komplexen Industrieanlagen. Totalstationen ergänzen die Aufnahme durch präzise Kontrollmessungen oder die Einbindung in ein bestehendes Koordinatensystem. Laser-Entfernungsmesser eignen sich vor allem für kleinere Aufmaßarbeiten oder ergänzende Kontrollmaße.
• Haufwerke vermessen
Haufwerke vermessen
Die Vermessung von Haufwerken dient dazu, das Volumen von Schüttgütern wie Sand, Kies, Schotter, Erdaushub, Recyclingmaterial oder Abraum präzise zu bestimmen. Die ermittelten Volumina bilden die Grundlage für Abrechnungen, Lagerverwaltung, Produktionsplanung oder Bestandskontrollen in Kieswerken, Deponien, Steinbrüchen und auf Baustellen.
Je nach Größe und Zugänglichkeit des Haufwerks kommen unterschiedliche Vermessungsmethoden zum Einsatz. GNSS-Systeme und Totalstationen erfassen charakteristische Geländepunkte mit hoher Genauigkeit. Drohnen ermöglichen die schnelle Aufnahme großer Lagerflächen, während mobile SLAM-Laserscanner und terrestrische Laserscanner besonders bei komplexen Haufwerken oder beengten Platzverhältnissen detaillierte dreidimensionale Punktwolken liefern.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐⭐☆ |
| Totalstation | ⭐⭐⭐⭐☆ |
| Digitalnivellier | ⭐☆☆☆☆ |
| Rotationslaser | ⭐☆☆☆☆ |
| Laser-Entfernungsmesser | ⭐☆☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐⭐ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐⭐ |
| Drohnenvermessung | ⭐⭐⭐⭐⭐ |
| Vermessungsboot | ➖ |
| Georadar | ➖ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ➖ |
Warum?
Für die Volumenberechnung eines Haufwerks muss dessen Oberfläche möglichst vollständig erfasst werden. Je dichter und vollständiger die aufgenommenen Messpunkte sind, desto genauer lässt sich das Volumen berechnen.
Drohnen eignen sich besonders für große Lagerplätze und zahlreiche Haufwerke, da sie innerhalb kurzer Zeit umfangreiche Punktwolken und Geländemodelle erzeugen. Mobile SLAM-Laserscanner spielen ihre Stärken aus, wenn Drohnen nicht eingesetzt werden können oder Haufwerke zwischen Gebäuden, Förderanlagen oder Hallen liegen. Terrestrische Laserscanner liefern eine besonders hohe Detailgenauigkeit und eignen sich für anspruchsvolle Vermessungsaufgaben. GNSS und Totalstationen sind bewährte Verfahren für kleinere Haufwerke oder Kontrollmessungen.
• Holzpolter vermessen
Holzpolter vermessen
Die Vermessung von Holzpoltern dient dazu, Lagerbestände, Poltervolumen und Holzmengen schnell und nachvollziehbar zu erfassen. Die Ergebnisse bilden unter anderem die Grundlage für Holzlogistik, Abrechnung, Transportplanung oder Bestandskontrollen im Forstbetrieb.
Je nach Größe des Polters und der gewünschten Genauigkeit kommen unterschiedliche Vermessungsmethoden zum Einsatz. Mobile SLAM-Laserscanner ermöglichen eine schnelle dreidimensionale Erfassung kompletter Holzpolter. Terrestrische Laserscanner liefern besonders hochauflösende Punktwolken für detaillierte Auswertungen. Drohnen erfassen größere Lagerplätze wirtschaftlich aus der Luft, während GNSS-Systeme die Position einzelner Polter oder Lagerflächen präzise dokumentieren.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐☆☆ |
| Totalstation | ⭐⭐⭐☆☆ |
| Digitalnivellier | ➖ |
| Rotationslaser | ➖ |
| Laser-Entfernungsmesser | ⭐⭐☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐⭐ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐⭐ |
| Drohnenvermessung | ⭐⭐⭐⭐☆ |
| Vermessungsboot | ➖ |
| Georadar | ➖ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ➖ |
Warum?
Bei der Vermessung von Holzpoltern geht es darum, Form und Abmessungen möglichst vollständig zu erfassen, um daraus Volumen oder Lagerbestände abzuleiten. Eine dreidimensionale Punktwolke bildet den Holzpolter vollständig ab und ermöglicht eine nachvollziehbare Dokumentation sowie spätere Auswertungen.
Mobile SLAM-Laserscanner eignen sich besonders für die schnelle Aufnahme einzelner oder mehrerer Holzpolter direkt im Wald oder auf Lagerplätzen. Terrestrische Laserscanner liefern eine besonders hohe Detailgenauigkeit und kommen zum Einsatz, wenn höchste Präzision gefragt ist. Drohnen erfassen mehrere Lagerplätze wirtschaftlich aus der Luft und ermöglichen zusätzlich eine Übersicht über das gesamte Gelände. GNSS-Systeme ergänzen die Dokumentation durch die genaue Lage der Holzpolter.
I
• Industrievermessung
Industrievermessung
Die Industrievermessung umfasst sämtliche Vermessungsaufgaben innerhalb industrieller Anlagen und Produktionsstätten. Sie bildet die Grundlage für Maschinenaufstellungen, Anlagenumbauten, Erweiterungen, Bestandsaufnahmen, Qualitätskontrollen sowie die Planung und Dokumentation technischer Einrichtungen.
Je nach Aufgabenstellung kommen unterschiedliche Vermessungsmethoden zum Einsatz. Totalstationen ermöglichen hochpräzise Messungen für Maschinenfundamente oder Produktionsanlagen. Mobile SLAM-Laserscanner erfassen große Hallen und Industrieanlagen schnell dreidimensional. Terrestrische Laserscanner liefern besonders detaillierte Punktwolken für komplexe Anlagen, während Laser-Entfernungsmesser kleinere Aufmaßarbeiten wirtschaftlich unterstützen.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐☆☆☆ |
| Totalstation | ⭐⭐⭐⭐⭐ |
| Digitalnivellier | ⭐⭐⭐☆☆ |
| Rotationslaser | ⭐⭐☆☆☆ |
| Laser-Entfernungsmesser | ⭐⭐⭐☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐⭐ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐⭐ |
| Drohnenvermessung | ⭐☆☆☆☆ |
| Vermessungsboot | ➖ |
| Georadar | ⭐☆☆☆☆ |
| Betonscanner | ⭐☆☆☆☆ |
| 3D-Absteckwerkzeug | ⭐⭐⭐⭐☆ |
Warum?
Die Industrievermessung stellt besonders hohe Anforderungen an Genauigkeit, Dokumentation und Wirtschaftlichkeit. Je nach Projekt reicht das Spektrum von der millimetergenauen Maschinenvermessung bis zur vollständigen dreidimensionalen Erfassung ganzer Produktionsanlagen.
Totalstationen gehören zu den klassischen Präzisionsinstrumenten der Industrievermessung und werden beispielsweise für Maschinenfundamente, Anlagenausrichtungen oder Kontrollmessungen eingesetzt. Mobile SLAM-Laserscanner ermöglichen eine schnelle Dokumentation großer Hallen und komplexer Industrieanlagen. Terrestrische Laserscanner liefern hochauflösende Punktwolken für die Anlagenplanung, Kollisionsprüfungen oder die Erstellung digitaler Zwillinge. 3D-Absteckwerkzeuge unterstützen darüber hinaus die präzise Übertragung digital geplanter Punkte direkt in die Produktionsumgebung.
• Innenaufmaß
Innenaufmaß
Ein Innenaufmaß dient dazu, Räume, Wohnungen, Büroflächen oder komplette Gebäudeinnenbereiche präzise zu erfassen. Es bildet die Grundlage für Umbauten, Sanierungen, Innenausbau, Gebäudemanagement, Bestandspläne oder die Erstellung digitaler Gebäudemodelle. Gerade bei Bestandsgebäuden weichen vorhandene Pläne häufig von der tatsächlichen Situation ab.
Je nach Projektgröße und gewünschter Detailtiefe kommen unterschiedliche Vermessungsmethoden zum Einsatz. Mobile SLAM-Laserscanner ermöglichen eine besonders schnelle Aufnahme kompletter Innenräume während des Laufens. Terrestrische Laserscanner liefern hochauflösende Punktwolken für höchste Genauigkeitsanforderungen. Laser-Entfernungsmesser eignen sich für kleinere Aufmaßarbeiten oder einzelne Kontrollmaße, während Totalstationen ergänzend präzise Einzelpunkte erfassen können.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ➖ |
| Totalstation | ⭐⭐⭐☆☆ |
| Digitalnivellier | ⭐☆☆☆☆ |
| Rotationslaser | ⭐☆☆☆☆ |
| Laser-Entfernungsmesser | ⭐⭐⭐⭐☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐⭐ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐⭐ |
| Drohnenvermessung | ➖ |
| Vermessungsboot | ➖ |
| Georadar | ➖ |
| Betonscanner | ⭐☆☆☆☆ |
| 3D-Absteckwerkzeug | ➖ |
Warum?
Beim Innenaufmaß kommt es darauf an, Räume möglichst vollständig und effizient zu erfassen. Moderne Laserscanner erzeugen dabei eine dreidimensionale Punktwolke, aus der sich Grundrisse, Schnitte, Ansichten und beliebige Maße auch lange nach der Aufnahme ableiten lassen.
Mobile SLAM-Laserscanner ermöglichen die schnelle Aufnahme kompletter Wohnungen, Bürogebäude oder Innenräume ohne aufwendiges Umsetzen des Geräts. Terrestrische Laserscanner kommen insbesondere dann zum Einsatz, wenn höchste Genauigkeit oder eine besonders hohe Detailauflösung erforderlich sind. Laser-Entfernungsmesser bieten eine einfache Lösung für kleinere Aufmaßarbeiten oder ergänzende Kontrollmessungen. Totalstationen werden vor allem eingesetzt, wenn einzelne Punkte millimetergenau bestimmt oder in ein Koordinatensystem eingebunden werden sollen.
J
---
K
• Kabelgräben dokumentieren
Kabelgräben dokumentieren
Die Dokumentation von Kabelgräben dient dazu, den tatsächlichen Verlauf, die Lage und Einbautiefe von Strom-, Glasfaser-, Telekommunikations- oder Datenleitungen dauerhaft nachvollziehbar festzuhalten. Die erfassten Daten bilden eine wichtige Grundlage für Bestandsunterlagen, Wartungsarbeiten, spätere Erweiterungen und die Vermeidung von Leitungsschäden.
Die Vermessung sollte möglichst vor dem Verfüllen des Kabelgrabens erfolgen. Je nach Projekt kommen unterschiedliche Vermessungsmethoden zum Einsatz. GNSS-Systeme und Totalstationen erfassen Leitungsachsen und charakteristische Punkte präzise. Mobile SLAM-Laserscanner ermöglichen die vollständige dreidimensionale Dokumentation des geöffneten Grabens einschließlich Kabeln, Schutzrohren und Schächten. Drohnen liefern zusätzlich einen Überblick über größere Baustellen, während Georadar später bei der Ortung verdeckt liegender Leitungen unterstützen kann.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐⭐☆ |
| Totalstation | ⭐⭐⭐⭐☆ |
| Digitalnivellier | ⭐⭐☆☆☆ |
| Rotationslaser | ⭐☆☆☆☆ |
| Laser-Entfernungsmesser | ⭐⭐☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐⭐ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐☆ |
| Drohnenvermessung | ⭐⭐⭐⭐☆ |
| Vermessungsboot | ➖ |
| Georadar | ⭐⭐⭐☆☆ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ➖ |
Warum?
Nach dem Verfüllen eines Kabelgrabens sind Lage und Einbautiefe der Leitungen von außen nicht mehr sichtbar. Eine vollständige Dokumentation vor dem Verfüllen schafft dauerhaft nachvollziehbare Bestandsdaten und erleichtert spätere Wartungs-, Reparatur- oder Erweiterungsarbeiten erheblich.
Mobile SLAM-Laserscanner erfassen den gesamten Kabelgraben einschließlich Leitungen, Leerrohren, Muffen und Schächten in kurzer Zeit als dreidimensionale Punktwolke. GNSS und Totalstationen ergänzen die Dokumentation durch präzise Koordinaten einzelner Leitungen oder Kontrollpunkte. Drohnen liefern einen Überblick über größere Baustellen und dokumentieren den Baufortschritt. Georadar dient dagegen vor allem der späteren Ortung verdeckt liegender Leitungen und ergänzt die zuvor erstellte Bestandsdokumentation.
👉 Georadar erklärt – Leitungen orten (über unseren Partner Subterra GmbH)
• Kontrollpunkte aufnehmen
Kontrollpunkte aufnehmen
Kontrollpunkte dienen dazu, Messungen zu überprüfen, Bauwerke zu kontrollieren oder Veränderungen im Gelände und an Bauwerken nachvollziehbar zu dokumentieren. Sie bilden eine wichtige Grundlage für Qualitätskontrollen, Abnahmen, Wiederholungsmessungen und die Überprüfung der Messgenauigkeit.
Je nach Aufgabenstellung kommen unterschiedliche Vermessungsmethoden zum Einsatz. GNSS-Systeme und Totalstationen erfassen Kontrollpunkte mit hoher Präzision und gehören zu den Standardverfahren. Mobile SLAM-Laserscanner und terrestrische Laserscanner können Kontrollpunkte zusätzlich in eine vollständige dreidimensionale Dokumentation einbinden und ermöglichen spätere Vergleichsmessungen anhand der Punktwolke.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐⭐⭐ |
| Totalstation | ⭐⭐⭐⭐⭐ |
| Digitalnivellier | ⭐⭐⭐⭐☆ |
| Rotationslaser | ⭐☆☆☆☆ |
| Laser-Entfernungsmesser | ⭐☆☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐☆☆ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐☆ |
| Drohnenvermessung | ⭐⭐☆☆☆ |
| Vermessungsboot | ➖ |
| Georadar | ➖ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ⭐☆☆☆☆ |
Warum?
Kontrollpunkte bilden feste Bezugspunkte, mit denen sich Messungen überprüfen oder zu einem späteren Zeitpunkt wiederholen lassen. Je präziser diese Punkte aufgenommen werden, desto zuverlässiger können Veränderungen erkannt und Messergebnisse miteinander verglichen werden.
GNSS und Totalstationen gehören zu den bewährten Standardverfahren für die Aufnahme von Kontrollpunkten und liefern je nach Einsatzgebiet eine hohe Genauigkeit. Digitalnivelliere kommen insbesondere dann zum Einsatz, wenn Höhenänderungen mit hoher Präzision überwacht werden sollen. Terrestrische Laserscanner können Kontrollpunkte in hochauflösende Punktwolken integrieren und eignen sich besonders für komplexe Bauwerke. Mobile SLAM-Laserscanner ergänzen diese Dokumentation, stehen bei der hochpräzisen Aufnahme einzelner Kontrollpunkte jedoch nicht im Vordergrund.
L
• Leitungen im Boden orten
Leitungen im Boden orten
Vor Erdarbeiten muss möglichst zuverlässig geklärt werden, wo Stromkabel, Telekommunikationsleitungen, Wasser-, Gas- oder andere Versorgungsleitungen im Boden verlaufen. Eine sorgfältige Leitungsortung reduziert das Risiko von Beschädigungen, Arbeitsunterbrechungen und Gefährdungen auf der Baustelle.
Für die Ortung kommen vor allem klassische Leitungssuchgeräte und Georadarsysteme zum Einsatz. Leitungssuchgeräte erfassen elektromagnetische Signale an leitfähigen Kabeln und Rohren – passiv oder mithilfe eines Senders. Georadar untersucht den Untergrund dagegen mit Radarimpulsen und kann auch Hinweise auf nicht leitfähige Objekte, beispielsweise Kunststoffrohre oder Leerrohre, liefern. GNSS und Totalstation dienen anschließend dazu, gefundene Leitungsverläufe präzise einzumessen und zu dokumentieren.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐☆☆☆ |
| Totalstation | ⭐⭐☆☆☆ |
| Digitalnivellier | ➖ |
| Rotationslaser | ➖ |
| Laser-Entfernungsmesser | ➖ |
| SLAM-Laserscanner | ⭐☆☆☆☆ |
| Terrestrischer Laserscanner | ⭐☆☆☆☆ |
| Drohnenvermessung | ➖ |
| Vermessungsboot | ➖ |
| Leitungssuchgerät | ⭐⭐⭐⭐⭐ |
| Georadar | ⭐⭐⭐⭐⭐ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ➖ |
Warum?
Leitungssuchgeräte und Georadar sind keine konkurrierenden Technologien – sie ergänzen sich. Klassische Leitungssuchgeräte eignen sich besonders für leitfähige Kabel und Rohrleitungen. Je nach Anwendung können vorhandene Signale passiv geortet oder mithilfe eines Senders gezielt auf eine Leitung übertragen werden.
Georadar benötigt kein elektromagnetisches Sendesignal auf der Leitung. Es erfasst Veränderungen und Strukturen im Untergrund und kann dadurch auch Hinweise auf nicht metallische Leitungen, Leerrohre oder unbekannte Objekte liefern. Die Auswertung ist jedoch stärker von Bodenbeschaffenheit, Feuchtigkeit, Material, Tiefe und der Erfahrung des Anwenders abhängig. Eine Radarstruktur allein erlaubt daher nicht immer eine eindeutige Bestimmung des gefundenen Objekts.
GNSS und Totalstation orten die Leitung nicht selbst. Sie werden eingesetzt, um bereits gefundene Leitungsverläufe, Markierungen oder Aufgrabungspunkte präzise zu dokumentieren und in Bestandspläne zu übernehmen. SLAM- oder terrestrische Laserscanner können ergänzend einen geöffneten Graben und die darin sichtbaren Leitungen dreidimensional erfassen.
👉Georadar/ Bodenradar erklärt (über unseren Partner Subterra GmbH)
👉 Leitungssuchgeräte & Ortungstechnik
👉 Leitungssuchgeräte finden Sie auch in unserem Onlineshop.
• Leitungen im Beton orten
Leitungen im Beton orten
Vor Bohr-, Säge- oder Stemmarbeiten in Wänden, Decken oder Bodenplatten sollte geprüft werden, ob sich Bewehrungen, Stromleitungen, Leerrohre oder andere Einbauten im Beton befinden. Eine zuverlässige Ortung hilft dabei, Beschädigungen zu vermeiden und erhöht gleichzeitig die Arbeitssicherheit auf der Baustelle.
Für diese Aufgabe kommen vor allem Betonscanner und Georadarsysteme zum Einsatz. Betonscanner wurden speziell für die zerstörungsfreie Untersuchung von Betonbauteilen entwickelt und ermöglichen die Ortung von Bewehrungen, Leitungen, Spannkabeln oder Hohlräumen. Georadar arbeitet nach einem ähnlichen physikalischen Prinzip, wird jedoch überwiegend für die Untersuchung größerer Flächen oder des Untergrundes eingesetzt. Je nach Aufgabenstellung ergänzen sich beide Verfahren sinnvoll.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ➖ |
| Totalstation | ➖ |
| Digitalnivellier | ➖ |
| Rotationslaser | ➖ |
| Laser-Entfernungsmesser | ➖ |
| SLAM-Laserscanner | ⭐☆☆☆☆ |
| Terrestrischer Laserscanner | ⭐☆☆☆☆ |
| Drohnenvermessung | ➖ |
| Vermessungsboot | ➖ |
| Leitungssuchgerät | ⭐☆☆☆☆ |
| Georadar | ⭐⭐⭐⭐☆ |
| Betonscanner | ⭐⭐⭐⭐⭐ |
| 3D-Absteckwerkzeug | ➖ |
Warum?
Beim Orten von Leitungen im Beton geht es darum, verborgene Einbauten zuverlässig zu erkennen, bevor Bohrungen oder andere Arbeiten durchgeführt werden. Betonscanner sind speziell für diese Aufgabe entwickelt worden und ermöglichen die zerstörungsfreie Ortung von Bewehrungen, Spannkabeln, Leitungen und Hohlräumen in Betonbauteilen.
Georadar arbeitet ebenfalls mit elektromagnetischen Wellen und kann insbesondere bei größeren Untersuchungsflächen oder besonderen Fragestellungen wertvolle zusätzliche Informationen liefern. Je nach Gerät, Antennenfrequenz und Betonbeschaffenheit unterscheiden sich Eindringtiefe und Detailauflösung.
Klassische Leitungssuchgeräte eignen sich dagegen hauptsächlich für leitfähige Leitungen im Erdreich und spielen bei der Ortung innerhalb massiver Betonbauteile nur eine untergeordnete Rolle. Laserscanner dokumentieren zwar die Oberfläche eines Bauwerks dreidimensional, können jedoch keine verdeckt im Beton liegenden Leitungen erkennen.
👉 Betonscanner erklärt (über unseren Partner Subterra GmbH)
👉 Georadar und Bodenradar erklärt (über unseren Partner Subterra GmbH)
👉 Leitungssuchgeräte und Ortungstechnik
M
• Massenermittlung
Massenermittlung
Die Massenermittlung dient dazu, Mengen und Volumen von Boden, Schüttgütern oder Baustoffen zuverlässig zu bestimmen. Sie bildet die Grundlage für Ausschreibungen, Abrechnungen, Nachtragsmanagement, Bauüberwachung, Lagerverwaltung sowie die Planung von Transporten und Materialbedarf.
Je nach Projektgröße und Genauigkeitsanforderung kommen unterschiedliche Vermessungsmethoden zum Einsatz. GNSS-Systeme und Totalstationen erfassen Gelände- oder Haufwerkspunkte präzise. Drohnen ermöglichen die wirtschaftliche Aufnahme großer Flächen, während mobile SLAM-Laserscanner und terrestrische Laserscanner komplexe Geländeformen oder schwer zugängliche Bereiche dreidimensional dokumentieren. Aus den aufgenommenen Daten lassen sich digitale Geländemodelle sowie Flächen- und Volumenberechnungen ableiten.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐⭐⭐ |
| Totalstation | ⭐⭐⭐⭐⭐ |
| Digitalnivellier | ⭐⭐☆☆☆ |
| Rotationslaser | ⭐☆☆☆☆ |
| Laser-Entfernungsmesser | ⭐☆☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐☆ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐⭐ |
| Drohnenvermessung | ⭐⭐⭐⭐⭐ |
| Vermessungsboot | ⭐⭐☆☆☆ |
| Leitungssuchgerät | ➖ |
| Georadar | ➖ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ⭐☆☆☆☆ |
Warum?
Die Massenermittlung beginnt mit einer möglichst vollständigen Erfassung der vorhandenen Gelände- oder Materialoberfläche. Erst aus den aufgenommenen Vermessungsdaten lassen sich Flächen, Volumen und daraus die benötigten Massen oder Mengen zuverlässig ableiten.
GNSS und Totalstationen sind bewährte Verfahren für klassische Geländeaufnahmen und kleinere Projekte. Drohnen ermöglichen eine schnelle und wirtschaftliche Erfassung großer Flächen. Mobile SLAM-Laserscanner eignen sich besonders für unübersichtliche Bereiche oder dort, wo ein Drohneneinsatz nicht möglich ist. Terrestrische Laserscanner liefern hochauflösende Punktwolken für komplexe Geometrien und höchste Genauigkeitsanforderungen.
Die eigentliche Berechnung erfolgt anschließend in einer geeigneten Auswertesoftware, beispielsweise durch den Vergleich verschiedener Geländeoberflächen oder digitaler Geländemodelle.
Das könnte Sie ebenfalls interessieren:
- 👉 Gelände aufnehmen
- 👉 Geländemodelle erstellen
- 👉 Flächen berechnen
- 👉 Erdmassen berechnen
- 👉 Haufwerke vermessen
• Mobile Mapping
Mobile Mapping
Mobile Mapping bezeichnet die mobile Erfassung von Straßen, Verkehrswegen, Schienen, Stadtgebieten oder Industriearealen während der Fahrt. Moderne Mobile-Mapping-Systeme kombinieren Laserscanner, Kameras, GNSS, IMU und weitere Sensoren, um die Umgebung dreidimensional und georeferenziert zu dokumentieren. Die erfassten Daten dienen unter anderem der Bestandsaufnahme, Planung, Dokumentation und Erstellung digitaler Zwillinge.
Je nach Aufgabenstellung kommen unterschiedliche Vermessungsmethoden zum Einsatz. Mobile-Mapping-Systeme erfassen große Strecken mit hoher Geschwindigkeit und liefern gleichzeitig Punktwolken sowie Bilddaten. Terrestrische Laserscanner eignen sich für stationäre Detailaufnahmen einzelner Bereiche, während mobile SLAM-Laserscanner dort ihre Stärken ausspielen, wo Fahrzeuge nicht eingesetzt werden können. GNSS und Totalstationen ergänzen Mobile-Mapping-Projekte durch Passpunkte oder Kontrollmessungen.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐⭐☆ |
| Totalstation | ⭐⭐⭐☆☆ |
| Digitalnivellier | ➖ |
| Rotationslaser | ➖ |
| Laser-Entfernungsmesser | ➖ |
| SLAM-Laserscanner | ⭐⭐⭐⭐☆ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐☆ |
| Drohnenvermessung | ⭐⭐⭐⭐☆ |
| Vermessungsboot | ⭐⭐⭐☆☆ |
| Leitungssuchgerät | ➖ |
| Georadar | ➖ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ➖ |
| Mobile Mapping | ⭐⭐⭐⭐⭐ |
Warum?
Mobile Mapping wurde entwickelt, um große Strecken und Flächen schnell, effizient und georeferenziert zu erfassen. Während klassische Vermessungsverfahren meist punktweise arbeiten, entstehen beim Mobile Mapping gleichzeitig hochauflösende Punktwolken und Bilddaten, die eine umfassende digitale Dokumentation ermöglichen.
Die besondere Stärke liegt in der hohen Flächenleistung. Straßen, Bahntrassen, Industrieareale oder Stadtgebiete können während der Fahrt aufgenommen werden, ohne dass an jedem Standort ein neues Messgerät aufgebaut werden muss. Stationäre Laserscanner liefern zwar eine höhere Detailgenauigkeit einzelner Bereiche, Mobile Mapping ist jedoch deutlich wirtschaftlicher, wenn große Strecken dokumentiert werden sollen. GNSS und Totalstationen dienen häufig der Kontrolle oder Georeferenzierung der aufgenommenen Daten.
👉 Mobile Mapping mit CHCNAV AU20 (Produkte im Onlinehsop)
• Monitoring
Monitoring
Monitoring bezeichnet die kontinuierliche oder regelmäßig wiederkehrende Überwachung von Bauwerken, Geländen oder technischen Anlagen. Ziel ist es, kleinste Veränderungen frühzeitig zu erkennen und zu dokumentieren, bevor daraus Schäden oder Sicherheitsrisiken entstehen. Monitoring kommt unter anderem bei Baugruben, Brücken, Deichen, Tunnelbauwerken, Böschungen, Gleisanlagen, Gebäuden oder Industrieanlagen zum Einsatz.
Je nach Überwachungsaufgabe kommen unterschiedliche Vermessungsmethoden zum Einsatz. Während GNSS und Totalstationen hochpräzise Punktbewegungen erfassen können, eignen sich Laserscanner für flächenhafte Veränderungen. Sensorbasierte Monitoringsysteme ermöglichen darüber hinaus eine automatische Überwachung mit Alarmfunktion rund um die Uhr.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐⭐⭐ |
| Totalstation | ⭐⭐⭐⭐⭐ |
| Digitalnivellier | ⭐⭐⭐⭐⭐ |
| Rotationslaser | ⭐☆☆☆☆ |
| Laser-Entfernungsmesser | ⭐⭐☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐☆☆ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐☆ |
| Drohnenvermessung | ⭐⭐⭐☆☆ |
| Vermessungsboot | ⭐⭐☆☆☆ |
| Mobile Mapping | ⭐⭐☆☆☆ |
| Leitungssuchgerät | ➖ |
| Georadar | ⭐⭐☆☆☆ |
| Betonscanner | ⭐⭐☆☆☆ |
| 3D-Absteckwerkzeug | ➖ |

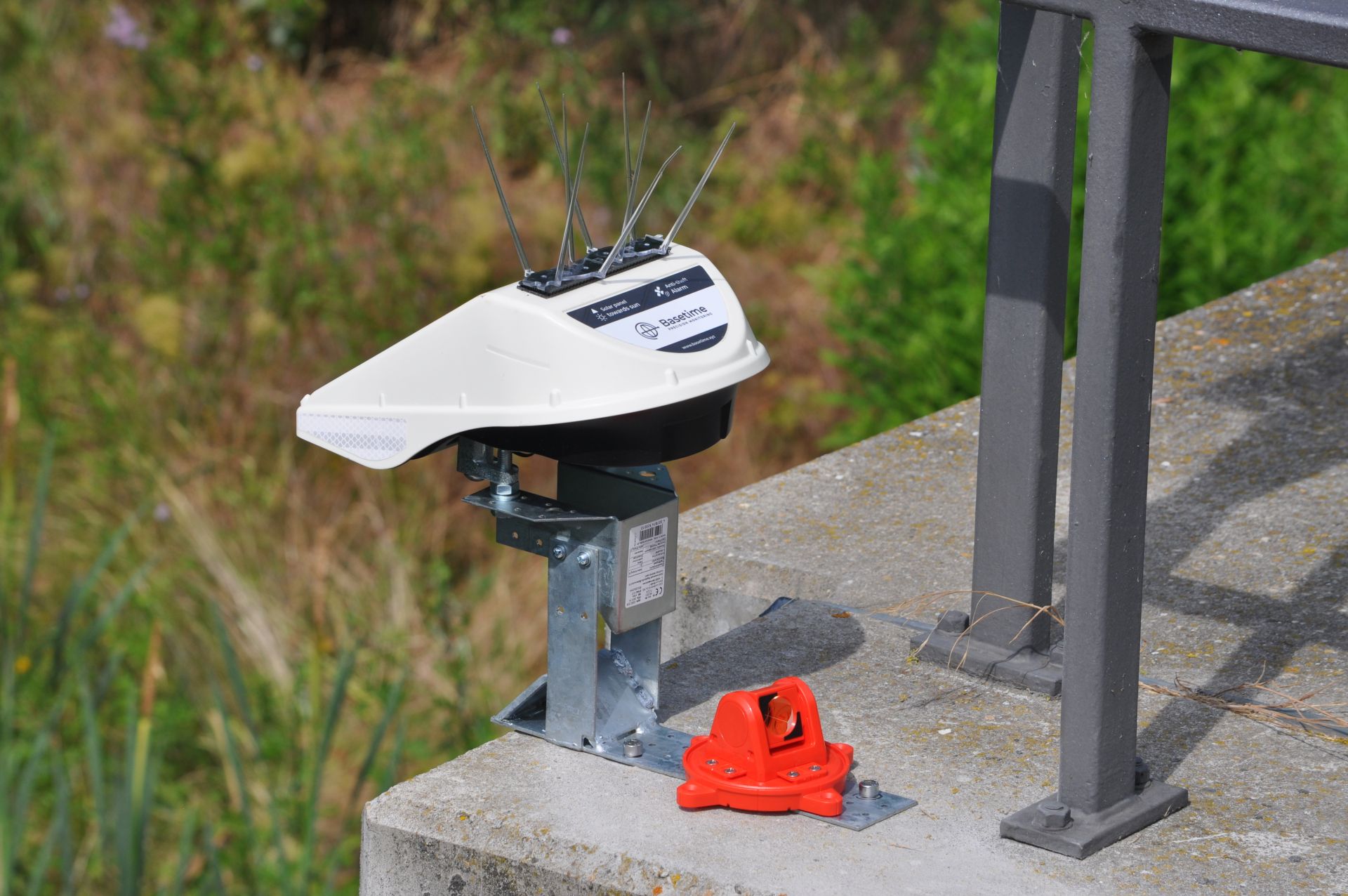

| Monitoringsysteme | ⭐⭐⭐⭐⭐ |
Warum?
Monitoring dient nicht der einmaligen Vermessung, sondern dem Vergleich mehrerer Messungen über einen längeren Zeitraum. Entscheidend ist dabei nicht nur die Genauigkeit einer einzelnen Messung, sondern vor allem die zuverlässige Erkennung von Veränderungen.
GNSS, Totalstationen und Digitalnivelliere liefern höchste Genauigkeiten bei der Überwachung einzelner Messpunkte. Terrestrische Laserscanner erfassen zusätzlich komplette Bauwerke oder Geländeoberflächen und machen flächenhafte Veränderungen sichtbar. Automatische Monitoringsysteme können Messungen selbstständig in festgelegten Intervallen durchführen und bei Grenzwertüberschreitungen sofort Alarm auslösen. Dadurch lassen sich kritische Veränderungen frühzeitig erkennen und dokumentieren.
Welche Monitoringsysteme gibt es?
Je nach Überwachungsaufgabe kommen unterschiedliche Monitoringsysteme zum Einsatz. Moderne Lösungen bestehen häufig aus mehreren Sensoren, die miteinander kombiniert werden und Messdaten automatisch erfassen, auswerten und dokumentieren.
Zu den am häufigsten eingesetzten Monitoringsystemen gehören automatische Totalstationen, GNSS-Monitoringsysteme, Neigungssensoren, Risssensoren, Pegelsensoren sowie Wetterstationen. Je nach Projekt können diese Sensoren einzeln oder in Kombination eingesetzt werden, um Veränderungen zuverlässig zu überwachen.
Viele Monitoringsysteme arbeiten rund um die Uhr und führen Messungen in festgelegten Zeitintervallen automatisch durch. Werden definierte Grenzwerte überschritten, können Warnmeldungen oder Alarme unmittelbar ausgelöst werden. Dadurch lassen sich Veränderungen frühzeitig erkennen und dokumentieren, ohne dass ständig Personal vor Ort sein muss.
N
---
O
• Oberflächenmodell erstellen
Oberflächenmodell erstellen
Ein digitales Oberflächenmodell (DOM) bildet die tatsächlich sichtbare Oberfläche eines Geländes ab. Im Gegensatz zu einem digitalen Geländemodell (DGM) werden dabei nicht nur der Boden, sondern auch Gebäude, Bäume, Sträucher, Fahrzeuge und andere Objekte berücksichtigt. Dadurch entsteht ein realitätsnahes 3D-Modell der vorhandenen Oberfläche.
Digitale Oberflächenmodelle kommen unter anderem im Bauwesen, in der Vermessung, der Stadtplanung, der Forstwirtschaft, im Tagebau sowie bei der Dokumentation von Deponien oder Infrastrukturprojekten zum Einsatz. Sie dienen beispielsweise der Visualisierung, Volumenberechnung, Sichtbarkeitsanalyse oder als Grundlage für weitere Planungen.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐☆☆☆ |
| Totalstation | ⭐⭐☆☆☆ |
| Digitalnivellier | ➖ |
| Rotationslaser | ➖ |
| Laser-Entfernungsmesser | ⭐☆☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐☆ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐⭐ |
| Drohnenvermessung | ⭐⭐⭐⭐⭐ |
| Vermessungsboot | ➖ |
| Mobile Mapping | ⭐⭐⭐⭐☆ |
| Leitungssuchgerät | ➖ |
| Georadar | ➖ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ➖ |
Warum?
Ein digitales Oberflächenmodell bildet alle auf der Geländeoberfläche vorhandenen Objekte ab. Dazu gehören neben dem eigentlichen Gelände auch Gebäude, Vegetation, Fahrzeuge oder technische Anlagen. Dadurch eignet sich ein DOM besonders für Visualisierungen, Bestandsaufnahmen und Planungen, bei denen die reale Umgebung vollständig dargestellt werden soll.
Drohnen liefern durch photogrammetrische Verfahren oder LiDAR-Sensoren in kurzer Zeit Oberflächenmodelle großer Gebiete. Terrestrische Laserscanner und SLAM-Laserscanner erfassen dagegen besonders detaillierte Punktwolken von Gebäuden, Industrieanlagen oder Innenbereichen. Mobile Mapping eignet sich hervorragend für die Erfassung von Straßen, Schienenwegen und städtischen Infrastrukturen. Welche Methode die beste ist, hängt vor allem von der Größe des Projektgebiets, der gewünschten Genauigkeit und den vorhandenen Objekten ab.
• Orthofotos erstellen
Orthofotos erstellen
Ein Orthofoto ist ein maßstabsgetreues, entzerrtes Luft- oder Bodenbild, das wie ein Plan vermessen werden kann. Im Gegensatz zu einem normalen Foto werden perspektivische Verzerrungen und Geländeeinflüsse rechnerisch korrigiert. Dadurch lassen sich Entfernungen, Flächen und Koordinaten direkt im Bild bestimmen.
Orthofotos werden unter anderem im Bauwesen, in der Vermessung, der Landwirtschaft, im Tagebau, bei Deponien, in der Archäologie sowie zur Dokumentation von Baufortschritten eingesetzt. Je nach Größe und Zugänglichkeit des Geländes kommen unterschiedliche Vermessungsmethoden zum Einsatz.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐☆☆ |
| Totalstation | ⭐⭐☆☆☆ |
| Digitalnivellier | ➖ |
| Rotationslaser | ➖ |
| Laser-Entfernungsmesser | ➖ |
| SLAM-Laserscanner | ⭐⭐☆☆☆ |
| Terrestrischer Laserscanner | ⭐⭐⭐☆☆ |
| Drohnenvermessung | ⭐⭐⭐⭐⭐ |
| Vermessungsboot | ➖ |
| Mobile Mapping | ⭐⭐⭐☆☆ |
| Leitungssuchgerät | ➖ |
| Georadar | ➖ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ➖ |
Warum?
Für die Erstellung hochwertiger Orthofotos ist eine möglichst gleichmäßige Bildaufnahme mit ausreichender Überlappung erforderlich. Drohnen eignen sich hierfür besonders gut, da sie große Flächen effizient und mit hoher Bildqualität erfassen können. Mithilfe photogrammetrischer Auswertungsverfahren werden die Einzelbilder anschließend zu einem maßstabsgetreuen Orthofoto zusammengesetzt.
GNSS wird häufig genutzt, um Passpunkte oder Kontrollpunkte einzumessen und die absolute Genauigkeit des Orthofotos zu verbessern. Mobile Mapping oder terrestrische Laserscanner können ergänzend eingesetzt werden, wenn zusätzlich Fassaden, Bauwerke oder andere vertikale Strukturen dokumentiert werden sollen. Für die eigentliche Erstellung eines klassischen Orthofotos bleibt die Drohnenvermessung jedoch in den meisten Anwendungsfällen die wirtschaftlichste und effizienteste Lösung.
P
• Punktwolken erzeugen
Punktwolken erzeugen
Eine Punktwolke bildet die Grundlage nahezu aller modernen 3D-Vermessungsverfahren. Sie besteht aus Millionen einzelner Messpunkte, die gemeinsam die Form und Lage von Gebäuden, Geländeoberflächen, Industrieanlagen oder anderen Objekten dreidimensional beschreiben. Aus einer Punktwolke können anschließend Modelle, Pläne, Orthofotos, Volumenberechnungen oder digitale Zwillinge erstellt werden.
Punktwolken werden unter anderem im Bauwesen, in der Architektur, der Industrie, der Forstwirtschaft, der Archäologie, der Infrastrukturplanung sowie bei Bestandsaufnahmen und Dokumentationen eingesetzt. Je nach Aufgabenstellung kommen unterschiedliche Vermessungsmethoden zum Einsatz.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐☆☆☆☆ |
| Totalstation | ⭐⭐☆☆☆ |
| Digitalnivellier | ➖ |
| Rotationslaser | ➖ |
| Laser-Entfernungsmesser | ⭐☆☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐⭐ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐⭐ |
| Drohnenvermessung | ⭐⭐⭐⭐⭐ |
| Vermessungsboot | ⭐⭐⭐⭐☆ |
| Mobile Mapping | ⭐⭐⭐⭐⭐ |
| Leitungssuchgerät | ➖ |
| Georadar | ⭐⭐☆☆☆ |
| Betonscanner | ⭐⭐☆☆☆ |
| 3D-Absteckwerkzeug | ➖ |
Warum?
Eine Punktwolke beschreibt Objekte nicht durch Linien oder Flächen, sondern durch eine große Anzahl dreidimensionaler Messpunkte. Dadurch können selbst komplexe Bauwerke, Geländeformen oder technische Anlagen detailgetreu digital erfasst werden. Je nach Sensor enthalten Punktwolken zusätzlich Informationen wie Farbe, Intensität oder Klassifizierungen.
Terrestrische Laserscanner liefern besonders hochauflösende Punktwolken mit maximaler Genauigkeit. SLAM-Laserscanner ermöglichen eine schnelle Erfassung großer Innen- und Außenbereiche ohne stationären Geräteaufbau. Drohnen erzeugen Punktwolken photogrammetrisch oder mit LiDAR-Sensoren und eignen sich besonders für große Flächen. Mobile Mapping kombiniert mehrere Sensoren während der Fahrt und erstellt kontinuierliche Punktwolken entlang von Straßen oder Schienen. Auch moderne Vermessungsboote erzeugen mithilfe von Multibeam-Echoloten dreidimensionale Punktwolken des Gewässergrundes.
Was entsteht aus einer Punktwolke?
Eine Punktwolke ist in vielen Projekten nicht das eigentliche Endergebnis, sondern die Grundlage für weitere Auswertungen. Aus ihr lassen sich beispielsweise digitale Geländemodelle, digitale Oberflächenmodelle, Orthofotos, Bestandspläne, Volumenberechnungen, Schnitte, Ansichten oder vollständige digitale Zwillinge ableiten. Welche Ergebnisse erzeugt werden, hängt von der jeweiligen Aufgabenstellung und der eingesetzten Auswertesoftware ab.
Q
---
R
• Raumdokumentation
Raumdokumentation
Eine professionelle Raumdokumentation dient dazu, Innenräume vollständig, präzise und dauerhaft digital zu erfassen. Je nach Aufgabenstellung entstehen dabei Grundrisse, Schnitte, Ansichten, 3D-Modelle oder Punktwolken als Grundlage für Planung, Umbau, Sanierung oder Dokumentation. Moderne Vermessungstechnik ermöglicht eine schnelle und detailreiche Aufnahme selbst komplexer Gebäude.
Raumdokumentationen werden unter anderem von Architekten, Ingenieurbüros, Bauunternehmen, Wohnungsbaugesellschaften, Facility-Managern, Sachverständigen sowie im Denkmalschutz eingesetzt. Ziel ist es, den vorhandenen Gebäudebestand möglichst vollständig und nachvollziehbar digital abzubilden.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ➖ |
| Totalstation | ⭐⭐☆☆☆ |
| Digitalnivellier | ➖ |
| Rotationslaser | ⭐☆☆☆☆ |
| Laser-Entfernungsmesser | ⭐⭐⭐☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐⭐ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐⭐ |
| Drohnenvermessung | ⭐☆☆☆☆ |
| Vermessungsboot | ➖ |
| Mobile Mapping | ⭐⭐⭐☆☆ |
| Leitungssuchgerät | ➖ |
| Georadar | ➖ |
| Betonscanner | ⭐⭐☆☆☆ |
| 3D-Absteckwerkzeug | ➖ |
Warum?
Für die vollständige Dokumentation von Innenräumen müssen Wände, Decken, Böden, Türen, Fenster, Installationen und weitere Gebäudestrukturen präzise erfasst werden. Dabei kommt es nicht nur auf einzelne Messpunkte an, sondern auf eine möglichst vollständige digitale Abbildung des vorhandenen Bestands.
Terrestrische Laserscanner liefern hochgenaue Punktwolken mit maximalem Detailgrad und eignen sich besonders für anspruchsvolle Bestandsaufnahmen. SLAM-Laserscanner ermöglichen eine deutlich schnellere Erfassung größerer Gebäude oder komplexer Innenbereiche und sind insbesondere bei Sanierungs- und Umbauprojekten eine wirtschaftliche Alternative. Laser-Entfernungsmesser oder Totalstationen können einzelne Maße oder Kontrollmessungen ergänzen, ersetzen jedoch keine vollständige dreidimensionale Raumdokumentation.
Typische Ergebnisse einer Raumdokumentation
Je nach Projektziel entstehen aus der Vermessung unterschiedliche Ergebnisse. Dazu gehören unter anderem Grundrisse, Schnitte, Ansichten, Punktwolken, BIM-Modelle, CAD-Daten, Flächenberechnungen oder digitale Zwillinge. Welche Daten benötigt werden, richtet sich nach dem späteren Verwendungszweck und der eingesetzten Auswertesoftware.
• Rückegassen dokumentieren
Rückegassen dokumentieren
Rückegassen dienen der schonenden Befahrung von Waldflächen mit Forstmaschinen und sind ein wichtiger Bestandteil einer nachhaltigen Waldbewirtschaftung. Eine präzise Dokumentation ermöglicht es, den Verlauf bestehender Rückegassen zu erfassen, Veränderungen zu dokumentieren und die Einhaltung geplanter Befahrungskonzepte nachzuweisen.
Digitale Vermessungsverfahren erleichtern die Erfassung von Rückegassen erheblich. Je nach Aufgabenstellung können Lage, Breite, Höhenverlauf, angrenzender Baumbestand oder weitere Geländestrukturen aufgenommen und für Dokumentationen, Planungen oder GIS-Systeme bereitgestellt werden.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐⭐☆ |
| Totalstation | ⭐⭐☆☆☆ |
| Digitalnivellier | ➖ |
| Rotationslaser | ➖ |
| Laser-Entfernungsmesser | ⭐☆☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐⭐ |
| Terrestrischer Laserscanner | ⭐⭐⭐☆☆ |
| Drohnenvermessung | ⭐⭐⭐⭐☆ |
| Vermessungsboot | ➖ |
| Mobile Mapping | ⭐⭐☆☆☆ |
| Leitungssuchgerät | ➖ |
| Georadar | ➖ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ➖ |
Warum?
Die Dokumentation von Rückegassen dient nicht nur der Kartierung ihrer Lage, sondern auch der langfristigen Nachvollziehbarkeit forstlicher Maßnahmen. Digitale Vermessungsdaten erleichtern die Planung weiterer Arbeiten, helfen bei der Beurteilung von Befahrungsschäden und unterstützen eine nachhaltige Bewirtschaftung des Waldes.
SLAM-Laserscanner eignen sich besonders, wenn neben dem Verlauf der Rückegassen auch der angrenzende Baumbestand, Geländestrukturen oder Hindernisse dreidimensional erfasst werden sollen. GNSS-Systeme ermöglichen eine schnelle Aufnahme des Gassenverlaufs und einzelner markanter Punkte. Drohnen können größere Waldflächen effizient dokumentieren, sofern die Sichtverhältnisse dies zulassen. Welche Methode die beste Wahl ist, hängt vor allem von der Waldstruktur, der Belaubung und dem gewünschten Detailgrad der Dokumentation ab.
Typische Ergebnisse
Je nach Projekt entstehen digitale Lagepläne, GIS-Daten, Punktwolken, Orthofotos, Geländemodelle oder vollständige Bestandsdokumentationen. Diese Daten bilden eine wertvolle Grundlage für die weitere Bewirtschaftung, Planung und Dokumentation von Waldflächen.
👉 GNSS
S
• Schachtvermessung
Schachtvermessung
Die Schachtvermessung dient der präzisen Erfassung von Kanalschächten, Kontrollschächten, Versorgungsschächten und ähnlichen Bauwerken. Je nach Aufgabenstellung werden Lage, Höhe, Schachttiefe, Durchmesser, Bauwerksgeometrie sowie Zu- und Abläufe dokumentiert. Die gewonnenen Vermessungsdaten bilden eine wichtige Grundlage für Kanalinformationssysteme, Sanierungsplanungen, Bestandsdokumentationen und den Betrieb von Ver- und Entsorgungsnetzen.
Welche Vermessungsmethode eingesetzt wird, hängt insbesondere von der Zugänglichkeit des Schachtes, der gewünschten Genauigkeit und dem Umfang der Dokumentation ab. Während manche Projekte lediglich die Lage und Deckelhöhe erfassen, erfordern andere eine vollständige dreidimensionale Dokumentation des gesamten Schachtbauwerks.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐⭐☆ |
| Totalstation | ⭐⭐⭐⭐⭐ |
| Digitalnivellier | ⭐⭐⭐☆☆ |
| Rotationslaser | ⭐☆☆☆☆ |
| Laser-Entfernungsmesser | ⭐⭐⭐☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐☆☆ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐☆ |
| Drohnenvermessung | ➖ |
| Vermessungsboot | ➖ |
| Mobile Mapping | ⭐⭐☆☆☆ |
| Leitungssuchgerät | ⭐⭐⭐☆☆ |
| Georadar | ⭐⭐☆☆☆ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ➖ |
Warum?
Die Anforderungen an eine Schachtvermessung reichen von der einfachen Bestandsaufnahme bis zur vollständigen dreidimensionalen Erfassung eines Schachtbauwerks. Häufig müssen neben der Lage und Deckelhöhe auch Schachttiefe, Sohlhöhe, Ein- und Ausläufe sowie die Geometrie des Bauwerks dokumentiert werden. Die Vermessungsdaten dienen anschließend als Grundlage für Kanalbestandspläne, GIS-Systeme, Sanierungsmaßnahmen oder den Ausbau bestehender Leitungsnetze.
Totalstationen eignen sich besonders für hochpräzise Lage- und Höhenmessungen sowie die Aufnahme einzelner Bauwerkspunkte. GNSS-Systeme ermöglichen eine schnelle Erfassung frei zugänglicher Schächte. Terrestrische Laserscanner erfassen komplette Schachtbauwerke detailreich als Punktwolke und eignen sich insbesondere für komplexe Dokumentationsaufgaben. SLAM-Laserscanner bieten Vorteile, wenn mehrere Schächte oder angrenzende Bauwerke in kurzer Zeit aufgenommen werden sollen. Leitungssuchgeräte und Georadarsysteme ergänzen die Schachtvermessung, wenn zusätzlich der Verlauf angeschlossener Leitungen untersucht werden soll.
Welche Daten werden typischerweise erfasst?
Je nach Projekt werden unter anderem die Lagekoordinaten, Deckelhöhe, Sohlhöhe, Schachttiefe, Schachtdurchmesser, Ein- und Auslaufhöhen, Rohrdurchmesser, Gefälle sowie der bauliche Zustand dokumentiert. Ergänzend können Fotos, Punktwolken oder 3D-Modelle Bestandteil der Bestandsdokumentation sein.
👉 GNSS
👉 Leitungssuchgeräte finden Sie auch in unserem Onlineshop
• Stahlbeton untersuchen
Stahlbeton untersuchen
Die Untersuchung von Stahlbeton dient dazu, die im Beton vorhandene Bewehrung, Spannstähle oder andere metallische Einbauteile zerstörungsfrei zu lokalisieren. Je nach Aufgabenstellung können Lage, Betondeckung, Einbindetiefe sowie der Verlauf der Bewehrung ermittelt werden. Dadurch lassen sich Bohr-, Säge- oder Sanierungsarbeiten sicher planen und Schäden an tragenden Bauteilen vermeiden.
Stahlbetonuntersuchungen kommen unter anderem im Hochbau, Brückenbau, Ingenieurbau, Tunnelbau sowie bei Sanierungen, Umbauten und Bauwerksprüfungen zum Einsatz. Ziel ist es, möglichst viele Informationen über den inneren Aufbau eines Bauteils zu gewinnen, ohne dieses zu beschädigen.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ➖ |
| Totalstation | ⭐☆☆☆☆ |
| Digitalnivellier | ➖ |
| Rotationslaser | ➖ |
| Laser-Entfernungsmesser | ⭐☆☆☆☆ |
| SLAM-Laserscanner | ⭐☆☆☆☆ |
| Terrestrischer Laserscanner | ⭐⭐☆☆☆ |
| Drohnenvermessung | ➖ |
| Vermessungsboot | ➖ |
| Mobile Mapping | ➖ |
| Leitungssuchgerät | ⭐⭐⭐☆☆ |
| Georadar | ⭐⭐⭐⭐⭐ |
| Betonscanner | ⭐⭐⭐⭐⭐ |
| 3D-Absteckwerkzeug | ➖ |
Warum?
Vor Bohr-, Säge- oder Abbrucharbeiten ist es wichtig zu wissen, wo sich Bewehrungsstahl, Spannkabel oder andere Einbauteile innerhalb des Betons befinden. Eine zerstörungsfreie Untersuchung erhöht die Arbeitssicherheit, reduziert das Risiko kostspieliger Beschädigungen und unterstützt die Planung von Sanierungs- oder Umbaumaßnahmen.
Betonscanner sind speziell für die Untersuchung von Stahlbeton entwickelt und ermöglichen die präzise Ortung von Bewehrung sowie die Bestimmung der Betondeckung. Georadarsysteme erfassen zusätzlich tieferliegende Strukturen und können – abhängig vom Material und der Bauteildicke – auch Hohlräume, Leitungen oder weitere Einbauten sichtbar machen. Beide Verfahren ergänzen sich in vielen Anwendungen und liefern eine fundierte Grundlage für die Beurteilung des Bauwerks.
Welche Informationen können gewonnen werden?
Je nach eingesetztem Messverfahren lassen sich unter anderem Lage und Verlauf der Bewehrung, Betondeckung, Bewehrungsabstände, Spannkabel, Hohlräume, Einbauteile oder Leitungen im Beton bestimmen. Die Ergebnisse werden häufig grafisch dargestellt und dienen als Grundlage für Bohrfreigaben, Bauwerksprüfungen oder Sanierungskonzepte.
👉 Betonscanner erklärt (über IDS GeoRadar – Part of Hexagon)
👉 Georadar erklärt (über unseren Partner Subterra GmbH)
👉 Leitungssuchgeräte finden Sie auch in unserem Onlineshop
• Straßenbau
Straßenbau
Im Straßenbau begleitet die Vermessung ein Projekt von der ersten Geländeaufnahme über die Absteckung und Bauausführung bis zur abschließenden Bestandsdokumentation. Dabei müssen unter anderem Achsen, Höhen, Gefälle, Böschungen, Fahrbahnränder und Einbauteile präzise erfasst, übertragen und kontrolliert werden.
Welche Vermessungsmethode am besten geeignet ist, hängt deshalb stark vom jeweiligen Arbeitsschritt ab. GNSS und Totalstation gehören zu den wichtigsten Verfahren für Absteckung und Kontrollmessungen. Für flächenhafte Bestandsaufnahmen und die Dokumentation größerer Bereiche können Drohnen, Laserscanner oder Mobile-Mapping-Systeme eingesetzt werden. Moderne 3D-Absteckwerkzeuge ermöglichen darüber hinaus, digitale Planungsdaten direkt auf die Baustelle zu übertragen.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐⭐⭐ |
| Totalstation | ⭐⭐⭐⭐⭐ |
| Digitalnivellier | ⭐⭐⭐⭐☆ |
| Rotationslaser | ⭐⭐⭐☆☆ |
| Laser-Entfernungsmesser | ⭐☆☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐☆☆ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐☆ |
| Drohnenvermessung | ⭐⭐⭐⭐⭐ |
| Vermessungsboot | ➖ |
| Mobile Mapping | ⭐⭐⭐⭐⭐ |
| Leitungssuchgerät | ⭐⭐⭐☆☆ |
| Georadar | ⭐⭐⭐☆☆ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ⭐⭐⭐⭐⭐ |
Warum?
Im Straßenbau gibt es nicht die eine optimale Vermessungsmethode. Die Stärke liegt vielmehr in der Kombination verschiedener Verfahren entlang des Bauablaufs. GNSS ermöglicht beispielsweise die schnelle Aufnahme und Absteckung zahlreicher Punkte direkt im Gelände. Totalstationen kommen zum Einsatz, wenn höhere Genauigkeiten erforderlich sind oder GNSS aufgrund von Abschattungen nicht zuverlässig genutzt werden kann.
Digitalnivelliere spielen insbesondere bei präzisen Höhenübertragungen und Höhenkontrollen eine wichtige Rolle. 3D-Absteckwerkzeuge können digitale Planungsdaten direkt auf der Baustelle nutzbar machen und ermöglichen beispielsweise die Positionierung von Punkten, Achsen oder Bauteilen ohne klassische Schnurgerüste.
Drohnen eignen sich besonders zur großflächigen Aufnahme von Baustellen, zur Baufortschrittsdokumentation und zur Ermittlung von Flächen und Erdmassen. Terrestrische Laserscanner erfassen komplexe Bereiche mit hoher Detailgenauigkeit. Mobile Mapping spielt seine Stärke insbesondere bei längeren Straßenabschnitten und der Bestandsdokumentation bestehender Verkehrsinfrastruktur aus.
Welche Aufgaben übernimmt die Vermessung im Straßenbau?
Die Vermessung begleitet ein Straßenbauprojekt typischerweise in mehreren Phasen. Vor Baubeginn wird das vorhandene Gelände aufgenommen und als Grundlage für Planung und Massenermittlung bereitgestellt. Während der Bauausführung werden Achsen, Höhen, Böschungen, Fahrbahnränder, Schächte und weitere Bauteile abgesteckt und kontrolliert.
Im weiteren Bauverlauf können Geländeoberflächen und Bauzustände wiederholt aufgenommen werden. Dadurch lassen sich Baufortschritt, Flächen und bewegte Erdmassen nachvollziehen. Nach Abschluss der Arbeiten dient die Bestandsvermessung dazu, die tatsächlich ausgeführte Situation dauerhaft zu dokumentieren und für spätere Planungs-, Betriebs- oder Sanierungsmaßnahmen bereitzustellen.
👉 GNSS
• Stromleitungen im Beton orten
Stromleitungen im Beton orten
Vor Bohr-, Säge-, Fräs- oder Stemmarbeiten in Wänden, Decken und Bodenplatten sollte geprüft werden, ob sich elektrische Leitungen im Beton befinden. Eine zuverlässige Ortung hilft, Leitungsbeschädigungen, Stromausfälle und insbesondere Gefährdungen von Personen zu vermeiden.
Die Herausforderung besteht darin, dass sich innerhalb eines Betonbauteils neben Stromleitungen häufig auch Bewehrungsstahl, Leerrohre, Spannkabel und andere Einbauteile befinden. Je nach Bauwerk und Aufgabenstellung können deshalb unterschiedliche Ortungsverfahren oder eine Kombination mehrerer Verfahren erforderlich sein.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ➖ |
| Totalstation | ➖ |
| Digitalnivellier | ➖ |
| Rotationslaser | ➖ |
| Laser-Entfernungsmesser | ➖ |
| SLAM-Laserscanner | ➖ |
| Terrestrischer Laserscanner | ➖ |
| Drohnenvermessung | ➖ |
| Vermessungsboot | ➖ |
| Mobile Mapping | ➖ |
| Leitungssuchgerät | ⭐⭐⭐☆☆ |
| Georadar | ⭐⭐⭐⭐☆ |
| Betonscanner | ⭐⭐⭐⭐⭐ |
| 3D-Absteckwerkzeug | ➖ |
Warum?
Betonscanner sind für die zerstörungsfreie Untersuchung von Betonbauteilen besonders geeignet. Je nach eingesetzter Technologie können verdeckte Strukturen wie Bewehrung, Leitungen, Leerrohre oder andere Einbauteile lokalisiert werden. Dadurch lassen sich kritische Bereiche vor einer Bohrung oder einem anderen Eingriff erkennen und markieren.
Georadar kann ebenfalls zur Untersuchung von Betonbauteilen eingesetzt werden und ermöglicht eine weitergehende Betrachtung verborgener Strukturen. Insbesondere bei komplex aufgebauten Bauteilen kann die Kombination verschiedener Messverfahren zusätzliche Informationen liefern.
Leitungssuchgeräte können elektrische Leitungen unter geeigneten Bedingungen anhand elektromagnetischer Felder bzw. eingespeister Signale orten. Ihre Möglichkeiten hängen jedoch unter anderem von Leitungsart, Betriebszustand, Verlegetiefe, Abschirmung und der umgebenden Bewehrung ab. Deshalb ist eine Stromleitung im Stahlbeton nicht unter allen Bedingungen eindeutig mit einem klassischen Leitungssuchgerät zu lokalisieren.
Warum ist die eindeutige Identifikation wichtig?
Ein erkanntes Objekt im Beton ist nicht automatisch eine Stromleitung. Innerhalb eines Stahlbetonbauteils können zahlreiche metallische und nichtmetallische Strukturen vorhanden sein. Die Messergebnisse müssen deshalb fachgerecht interpretiert und bei sicherheitskritischen Arbeiten gegebenenfalls durch weitere Informationen oder zusätzliche Ortungsverfahren ergänzt werden.
Besonders vor Bohr-, Trenn- oder Stemmarbeiten sollte die Ortung nicht als alleinige Freigabe für einen Eingriff verstanden werden. Bestandsunterlagen, Leitungspläne und weitere geeignete Prüfverfahren können zusätzlich erforderlich sein.
👉 Betonscanner über unseren Partner Subterra GmbH
👉 Georadar über unseren Partner Subterra GmbH
👉 Leitungssuchgeräte in unserem Onlineshop
T
• Tiefbau
Tiefbau
Im Tiefbau begleitet die Vermessung zahlreiche Arbeitsschritte – von der Geländeaufnahme und Planung über Absteckung und Erdbau bis zur Kontrolle und abschließenden Bestandsdokumentation. Typische Einsatzbereiche sind der Straßen- und Kanalbau, Leitungsbau, Erdbau, die Erschließung von Grundstücken sowie der Bau von Ver- und Entsorgungsnetzen.
Dabei müssen unter anderem Geländehöhen, Achsen, Baugruben, Böschungen, Leitungsverläufe, Schächte, Rohrsohlen oder Bauwerkspositionen erfasst, abgesteckt und kontrolliert werden. Da sich die Anforderungen während eines Tiefbauprojektes verändern, werden häufig mehrere Vermessungsmethoden miteinander kombiniert.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐⭐⭐ |
| Totalstation | ⭐⭐⭐⭐⭐ |
| Digitalnivellier | ⭐⭐⭐⭐☆ |
| Rotationslaser | ⭐⭐⭐⭐☆ |
| Laser-Entfernungsmesser | ⭐☆☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐☆ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐☆ |
| Drohnenvermessung | ⭐⭐⭐⭐⭐ |
| Vermessungsboot | ⭐☆☆☆☆ |
| Mobile Mapping | ⭐⭐⭐☆☆ |
| Leitungssuchgerät | ⭐⭐⭐⭐⭐ |
| Georadar | ⭐⭐⭐⭐☆ |
| Betonscanner | ⭐☆☆☆☆ |
| 3D-Absteckwerkzeug | ⭐⭐⭐⭐⭐ |
Warum?
Der Tiefbau umfasst sehr unterschiedliche Vermessungsaufgaben. Deshalb gibt es nicht die eine optimale Vermessungsmethode für ein gesamtes Tiefbauprojekt. Entscheidend ist vielmehr, für den jeweiligen Arbeitsschritt das geeignete Verfahren einzusetzen und die unterschiedlichen Methoden sinnvoll miteinander zu kombinieren.
GNSS eignet sich hervorragend für Geländeaufnahmen, Absteckungen und Kontrollmessungen auf frei zugänglichen Baustellen. Totalstationen kommen insbesondere dann zum Einsatz, wenn eine höhere Genauigkeit erforderlich ist, Abschattungen den GNSS-Empfang erschweren oder Achsen und Bauteile präzise übertragen werden müssen. Digitalnivelliere und Rotationslaser unterstützen die genaue Übertragung und Kontrolle von Höhen.
Drohnen, SLAM-Laserscanner und terrestrische Laserscanner ermöglichen eine flächenhafte Dokumentation von Gelände, Baugruben und Bauzuständen. Die daraus entstehenden Punktwolken und Geländemodelle können unter anderem zur Massenermittlung, Baufortschrittskontrolle oder Bestandsdokumentation genutzt werden.
Eine besondere Rolle spielt im Tiefbau die Ortung vorhandener Versorgungsleitungen. Leitungssuchgeräte ermöglichen die schnelle Ortung geeigneter metallischer Leitungen und Kabel. Georadar kann ergänzend eingesetzt werden, um weitere unterirdische Strukturen zu untersuchen. Dadurch können vorhandene Leitungsnetze bereits vor Beginn von Erdarbeiten berücksichtigt und das Risiko von Leitungsschäden reduziert werden.
Typische Vermessungsaufgaben im Tiefbau
Zu den typischen Aufgaben gehören Gelände- und Bestandsaufnahmen, Absteckungen, Höhenübertragungen, die Dokumentation von Baugruben und Leitungsgräben, die Ortung vorhandener Versorgungsleitungen, Massenermittlungen sowie Kontroll- und Bestandsmessungen während und nach der Bauausführung.
Besonders wichtig ist die Dokumentation neu verlegter Leitungen und Einbauten, solange diese noch sichtbar sind. Werden Leitungsgräben anschließend verfüllt, können Lage, Höhe und Verlauf der eingebauten Infrastruktur später häufig nur noch mit zusätzlicher Ortungstechnik nachvollzogen werden.
👉 GNSS
👉 Leitungssuchgeräte & Ortungstechnik
👉 Leitungssuchgeräte in unserem Onlineshop
👉 Georadar über unseren Partner Subterra GmbH
• Trassen dokumentieren
Trassen dokumentieren
Die Dokumentation von Trassen dient dazu, den Verlauf linearer Infrastruktur präzise und dauerhaft zu erfassen. Dazu gehören beispielsweise Strom-, Gas-, Wasser-, Telekommunikations- und Fernwärmetrassen sowie Verkehrs- oder andere Infrastrukturwege. Je nach Aufgabenstellung werden Lage, Höhe, Verlauf, Einbauten und die unmittelbare Umgebung der Trasse dokumentiert.
Eine zuverlässige Trassendokumentation ist sowohl bei bestehenden als auch bei neu errichteten Anlagen wichtig. Besonders bei unterirdischen Leitungen sollte die Vermessung möglichst erfolgen, solange Leitungen, Schächte, Muffen, Abzweige und weitere Einbauten noch sichtbar und zugänglich sind. Nach dem Verfüllen des Grabens ist eine vergleichbar vollständige Erfassung häufig nur noch mit zusätzlicher Ortungstechnik möglich.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐⭐⭐ |
| Totalstation | ⭐⭐⭐⭐⭐ |
| Digitalnivellier | ⭐⭐⭐☆☆ |
| Rotationslaser | ⭐⭐☆☆☆ |
| Laser-Entfernungsmesser | ⭐☆☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐☆ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐☆ |
| Drohnenvermessung | ⭐⭐⭐⭐☆ |
| Vermessungsboot | ⭐☆☆☆☆ |
| Mobile Mapping | ⭐⭐⭐⭐⭐ |
| Leitungssuchgerät | ⭐⭐⭐⭐⭐ |
| Georadar | ⭐⭐⭐⭐☆ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ⭐⭐☆☆☆ |
Warum?
Trassen können sich über wenige Meter oder über viele Kilometer erstrecken. Entsprechend unterschiedlich sind die Anforderungen an die Vermessung. GNSS eignet sich besonders für die schnelle und georeferenzierte Aufnahme frei zugänglicher Leitungsverläufe, Schächte und weiterer Trassenpunkte. Totalstationen ermöglichen präzise Messungen, wenn höhere Genauigkeiten erforderlich sind oder GNSS durch Gebäude, Vegetation oder andere Abschattungen eingeschränkt wird.
Mobile Mapping spielt seine Stärken insbesondere bei langen Korridoren aus. Während der Bewegung können große Bereiche der Umgebung dreidimensional erfasst und später ausgewertet werden. Drohnen eignen sich ebenfalls zur großflächigen Dokumentation längerer Trassen und ihres Umfeldes. SLAM- und terrestrische Laserscanner sind besonders interessant, wenn zusätzlich komplexe Bauwerke, Schächte, Gräben oder andere Strukturen detailliert als Punktwolke dokumentiert werden sollen.
Bei bereits verfüllten unterirdischen Trassen verändert sich die Aufgabe grundlegend. Die Leitung ist dann nicht mehr direkt vermessbar. Leitungssuchgeräte können geeignete Kabel und Rohrleitungen orten und deren Verlauf nachvollziehbar machen. Georadar kann ergänzend eingesetzt werden, insbesondere wenn weitere unterirdische Strukturen untersucht werden sollen. Die Möglichkeiten und Genauigkeiten hängen dabei von Leitungstyp, Material, Verlegetiefe und örtlichen Bedingungen ab.
Was sollte bei neuen Trassen dokumentiert werden?
Bei neu errichteten Leitungs- und Versorgungstrassen sollten neben dem eigentlichen Leitungsverlauf möglichst auch Höhenlagen, Richtungsänderungen, Abzweige, Muffen, Armaturen, Schächte, Kreuzungen und weitere relevante Einbauten erfasst werden. Ergänzende Fotos oder dreidimensionale Aufnahmen können die klassische Punktvermessung sinnvoll erweitern und den späteren Zustand nachvollziehbar dokumentieren.
Besonders wertvoll ist eine vollständige Dokumentation vor dem Verfüllen des Leitungsgrabens. Zu diesem Zeitpunkt ist die Infrastruktur direkt sichtbar und kann ohne Interpretation oder nachträgliche Ortung erfasst werden. Die gewonnenen Daten können anschließend in Bestandspläne, GIS-Systeme oder digitale Netzdokumentationen übernommen werden.
👉 GNSS
👉 Leitungssuchgeräte & Ortungstechnik
👉 Leitungssuchgeräte in unserem Onlineshop
👉 Georadar über unseren Partner Subterra GmbH
• Tunnel dokumentieren
Tunnel dokumentieren
Die Dokumentation von Tunneln dient dazu, Geometrie, Verlauf und baulichen Zustand eines Tunnelbauwerks präzise und nachvollziehbar zu erfassen. Je nach Aufgabenstellung werden Tunnelquerschnitte, Fahrbahn oder Sohle, Tunnelwände, Gewölbe, Schächte, Nischen, technische Einbauten und weitere Bauwerksstrukturen vermessen und dokumentiert.
Tunnelvermessungen werden sowohl während des Neubaus als auch bei bestehenden Bauwerken durchgeführt. Die gewonnenen Daten können unter anderem für Bestandspläne, Soll-Ist-Vergleiche, Profilkontrollen, Sanierungsplanungen, Baufortschrittsdokumentationen oder die Erstellung dreidimensionaler Bestandsmodelle genutzt werden.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ➖ |
| Totalstation | ⭐⭐⭐⭐⭐ |
| Digitalnivellier | ⭐⭐⭐⭐☆ |
| Rotationslaser | ⭐⭐☆☆☆ |
| Laser-Entfernungsmesser | ⭐⭐☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐⭐ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐⭐ |
| Drohnenvermessung | ⭐☆☆☆☆ |
| Vermessungsboot | ➖ |
| Mobile Mapping | ⭐⭐⭐⭐☆ |
| Leitungssuchgerät | ⭐☆☆☆☆ |
| Georadar | ⭐⭐⭐☆☆ |
| Betonscanner | ⭐⭐☆☆☆ |
| 3D-Absteckwerkzeug | ⭐⭐☆☆☆ |
Warum?
Die Vermessung von Tunneln stellt besondere Anforderungen an die Messtechnik. GNSS steht innerhalb eines Tunnelbauwerks in der Regel nicht zur Verfügung. Lage und Höhe müssen deshalb über ein vermessungstechnisches Festpunktnetz in den Tunnel übertragen und von dort weitergeführt werden. Totalstationen spielen dabei eine zentrale Rolle und ermöglichen hochpräzise Lage-, Kontroll- und Absteckmessungen.
Für eine flächenhafte Erfassung der Tunnelgeometrie eignen sich terrestrische Laserscanner besonders gut. Sie erfassen Tunnelwände, Gewölbe, Sohle und Einbauten mit hoher Punktdichte und ermöglichen anschließend die Erstellung von Querschnitten, Profilen, Punktwolken und dreidimensionalen Bestandsmodellen.
SLAM-Laserscanner bieten einen anderen Vorteil: Mit ihnen können lange Tunnelabschnitte während der Bewegung schnell und nahezu vollständig erfasst werden. Dadurch eignen sie sich besonders für Bestandsdokumentationen und regelmäßige Aufnahmen größerer Bereiche. Wenn höchste absolute Genauigkeiten erforderlich sind, können die erzeugten Punktwolken über vermessene Referenz- oder Kontrollpunkte in ein übergeordnetes Koordinatensystem eingebunden und kontrolliert werden.
Präzision und Geschwindigkeit sinnvoll kombinieren
Gerade bei Tunnelprojekten ist häufig die Kombination verschiedener Vermessungsmethoden besonders wirkungsvoll. Totalstationen liefern präzise Referenz-, Kontroll- und Absteckpunkte. Terrestrische Laserscanner erfassen ausgewählte Bereiche mit hoher geometrischer Genauigkeit, während mobile SLAM-Laserscanner große Tunnelabschnitte in vergleichsweise kurzer Zeit dokumentieren können.
Dadurch entsteht ein durchgängiger Workflow, bei dem hochpräzise Einzelmessungen und flächenhafte 3D-Daten miteinander verbunden werden. Welche Kombination sinnvoll ist, hängt von der geforderten Genauigkeit, der Länge des Tunnels, der gewünschten Punktdichte und dem Zweck der Dokumentation ab.
Was kann dokumentiert werden?
Je nach Projekt können unter anderem Tunnelquerschnitte, Lichtraumprofile, Wand- und Gewölbegeometrien, Fahrbahn oder Tunnelsohle, Schächte, Nischen, Kabeltrassen, Rohrleitungen und technische Einbauten erfasst werden. Wiederholungsmessungen ermöglichen darüber hinaus Soll-Ist-Vergleiche und die Dokumentation baulicher Veränderungen.
Aus den Messdaten können Punktwolken, Querschnitte, Profile, CAD-Pläne, 3D-Modelle oder weitere digitale Bestandsunterlagen erzeugt werden. Sie bilden eine wichtige Grundlage für Planung, Betrieb, Sanierung und langfristige Bauwerksdokumentation.
U
• Urgelände aufnehmen
Urgelände aufnehmen
Die Aufnahme des Urgeländes dokumentiert die Geländeoberfläche vor Beginn einer Baumaßnahme. Sie bildet damit den ursprünglichen Zustand eines Grundstücks oder Baufeldes ab und dient als wichtige Grundlage für Planung, Erdmassenberechnung, Bauabrechnung und die spätere Kontrolle von Geländeänderungen.
Anders als bei der Aufnahme einzelner Geländepunkte sollte ein Urgelände so erfasst werden, dass die tatsächliche Geländeform zuverlässig abgebildet werden kann. Neben einer ausreichenden Punktdichte müssen deshalb insbesondere Geländekanten, Böschungen, Mulden, Kuppen und andere relevante Veränderungen der Oberfläche berücksichtigt werden.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐⭐⭐ |
| Totalstation | ⭐⭐⭐⭐⭐ |
| Digitalnivellier | ⭐⭐☆☆☆ |
| Rotationslaser | ⭐⭐☆☆☆ |
| Laser-Entfernungsmesser | ⭐☆☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐⭐ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐⭐ |
| Drohnenvermessung | ⭐⭐⭐⭐⭐ |
| Vermessungsboot | ➖ |
| Mobile Mapping | ⭐⭐⭐☆☆ |
| Leitungssuchgerät | ➖ |
| Georadar | ➖ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ⭐☆☆☆☆ |
Warum?
Welche Vermessungsmethode für die Aufnahme eines Urgeländes am besten geeignet ist, hängt vor allem von der Größe und Beschaffenheit des Baufeldes, der vorhandenen Vegetation, der geforderten Genauigkeit und dem gewünschten Detailgrad ab.
GNSS ermöglicht eine schnelle und wirtschaftliche Aufnahme einzelner Geländepunkte und Bruchkanten auf frei zugänglichen Flächen. Totalstationen bieten Vorteile bei höheren Genauigkeitsanforderungen oder dort, wo Gebäude, Vegetation oder andere Hindernisse den GNSS-Empfang beeinträchtigen.
Drohnenvermessungen eignen sich besonders für größere, frei einsehbare Flächen. Aus den Luftbildern oder LiDAR-Daten können flächenhafte Punktwolken und digitale Geländemodelle erzeugt werden. Bei dichter Vegetation muss jedoch berücksichtigt werden, ob tatsächlich die Geländeoberfläche oder überwiegend die Vegetation erfasst wird.
SLAM- und terrestrische Laserscanner ermöglichen ebenfalls eine sehr dichte dreidimensionale Erfassung. Sie spielen ihre Stärken insbesondere bei kleineren bis mittleren, komplex strukturierten Flächen, Böschungen oder Bereichen aus, die aus der Luft nur eingeschränkt erfasst werden können.
Warum ist das Urgelände für die Massenermittlung so wichtig?
Das aufgenommene Urgelände bildet häufig die Ausgangsfläche für spätere Mengenberechnungen. Wird nach dem Erdbau eine weitere Geländeoberfläche aufgenommen, können beide Zustände miteinander verglichen werden. Aus der Differenz lassen sich Abtrags- und Auftragsmengen bestimmen.
Eine unvollständige oder ungenaue Aufnahme des ursprünglichen Geländes kann deshalb später unmittelbar Auswirkungen auf die berechneten Erdmassen haben. Besonders Geländekanten, Böschungen, Mulden und starke Höhenänderungen sollten so erfasst werden, dass ihre tatsächliche Form im daraus erzeugten Geländemodell erhalten bleibt.
Welche Daten entstehen?
Aus der Urgeländeaufnahme entstehen zunächst georeferenzierte Gelände- oder Punktwolkendaten. Daraus kann anschließend ein digitales Geländemodell erstellt werden. Dieses bildet den Ausgangszustand des Baufeldes ab und kann für Planung, Profilberechnungen, Mengenvergleiche, Bauabrechnungen und spätere Kontrollmessungen verwendet werden.
👉 GNSS
V
• Volumen berechnen
Volumen berechnen
Volumenberechnungen werden in der Vermessung eingesetzt, um die räumliche Größe von Materialmengen, Baugruben, Geländeänderungen oder anderen dreidimensionalen Objekten zu bestimmen. Typische Anwendungen sind die Berechnung von Erd- und Schüttmassen, Haufwerken, Deponiekörpern, Baugruben sowie Abtrags- und Auftragsmengen.
Grundlage einer zuverlässigen Volumenberechnung ist eine ausreichend genaue Erfassung der relevanten Oberfläche. Je nach Aufgabenstellung werden einzelne Geländepunkte, Bruchkanten oder flächenhafte 3D-Daten aufgenommen und daraus digitale Modelle erzeugt. Die eigentliche Volumenberechnung erfolgt anschließend in einer geeigneten Auswertesoftware.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐⭐⭐ |
| Totalstation | ⭐⭐⭐⭐⭐ |
| Digitalnivellier | ⭐⭐☆☆☆ |
| Rotationslaser | ⭐⭐☆☆☆ |
| Laser-Entfernungsmesser | ⭐☆☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐⭐ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐⭐ |
| Drohnenvermessung | ⭐⭐⭐⭐⭐ |
| Vermessungsboot | ⭐⭐⭐⭐☆ |
| Mobile Mapping | ⭐⭐⭐☆☆ |
| Leitungssuchgerät | ➖ |
| Georadar | ⭐☆☆☆☆ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ⭐☆☆☆☆ |
Warum?
Für eine Volumenberechnung muss die Form des zu untersuchenden Objektes oder Geländebereiches möglichst realitätsnah erfasst werden. Welche Vermessungsmethode dafür am besten geeignet ist, hängt insbesondere von Größe, Form, Zugänglichkeit, gewünschter Genauigkeit und Beschaffenheit der Oberfläche ab.
GNSS und Totalstationen eignen sich sehr gut für die klassische punktweise Aufnahme von Geländeoberflächen und Bruchkanten. Bei komplex geformten Haufwerken oder unregelmäßigen Oberflächen können flächenhafte Messverfahren jedoch Vorteile bieten, weil wesentlich mehr Informationen über die tatsächliche Geometrie erfasst werden.
SLAM- und terrestrische Laserscanner erzeugen dichte dreidimensionale Punktwolken und ermöglichen dadurch eine detaillierte Erfassung komplexer Oberflächen. Drohnenvermessungen eignen sich besonders für große oder schwer zugängliche Flächen, Haufwerke, Steinbrüche und Deponien. Aus den aufgenommenen Daten können digitale Oberflächenmodelle erzeugt und anschließend Volumen berechnet werden.
Auch Vermessungsboote können für Volumenberechnungen eingesetzt werden. Mit geeigneter Echolottechnik lässt sich beispielsweise der Gewässergrund erfassen. Wiederholte Messungen können Veränderungen durch Sedimentation, Ausbaggerung oder Materialumlagerungen sichtbar und mengenmäßig auswertbar machen.
Wie wird ein Volumen berechnet?
Grundsätzlich wird ein dreidimensional erfasster Zustand mit einer definierten Bezugsfläche oder einer zweiten Oberfläche verglichen. Die Auswertesoftware berechnet anschließend das Volumen zwischen diesen Flächen.
Bei einem Haufwerk kann beispielsweise die Oberfläche des Materiallagers mit der darunterliegenden Grundfläche verglichen werden. Bei Erdarbeiten werden häufig zwei zeitlich unterschiedliche Geländeoberflächen gegenübergestellt. Dadurch lassen sich getrennt Bereiche mit Materialabtrag und Materialauftrag bestimmen.
Warum ist die Ausgangsfläche so wichtig?
Eine sehr detaillierte Aufnahme der sichtbaren Oberfläche allein garantiert noch keine zuverlässige Volumenberechnung. Ebenso wichtig ist die Fläche, gegen die das Volumen berechnet wird. Ist beispielsweise der ursprüngliche Untergrund unter einem Haufwerk nicht bekannt, muss eine geeignete Bezugsfläche definiert oder aus vorhandenen Informationen abgeleitet werden.
Bei Erdarbeiten ist deshalb eine präzise Aufnahme des Urgeländes vor Beginn der Arbeiten besonders wertvoll. Sie ermöglicht später den direkten Vergleich mit Zwischen- oder Endzuständen und schafft eine nachvollziehbare Grundlage für Mengenberechnung und Bauabrechnung.
Typische Ergebnisse
Je nach Aufgabenstellung können Gesamtvolumen sowie getrennte Abtrags- und Auftragsmengen ermittelt werden. Wiederholte Aufnahmen ermöglichen darüber hinaus die Dokumentation von Mengenveränderungen über einen bestimmten Zeitraum. Die Ergebnisse können beispielsweise für Bauabrechnungen, Materialdisposition, Lagerbestände, Deponiedokumentationen oder die Kontrolle von Erdarbeiten genutzt werden.
👉 GNSS
W
• Waldinventur
Waldinventur
Eine Waldinventur dient dazu, den Zustand und die Struktur eines Waldbestandes systematisch zu erfassen. Dabei können unter anderem Baumanzahl, Baumpositionen, Brusthöhendurchmesser (BHD), Baumhöhen, Bestandsdichte, Gelände- und Bestandsstrukturen sowie weitere forstwirtschaftlich relevante Informationen aufgenommen werden.
Traditionell erfolgen Waldinventuren über Stichproben und direkte Messungen an einzelnen Bäumen. Moderne Vermessungsverfahren ermöglichen es heute zusätzlich, große Mengen räumlicher Informationen digital zu erfassen. Dadurch können Waldbestände dreidimensional dokumentiert, wiederholt ausgewertet und Veränderungen über längere Zeiträume nachvollzogen werden.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐⭐☆ |
| Totalstation | ⭐⭐☆☆☆ |
| Digitalnivellier | ➖ |
| Rotationslaser | ➖ |
| Laser-Entfernungsmesser | ⭐⭐☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐⭐ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐☆ |
| Drohnenvermessung | ⭐⭐⭐⭐☆ |
| Vermessungsboot | ➖ |
| Mobile Mapping | ⭐⭐☆☆☆ |
| Leitungssuchgerät | ➖ |
| Georadar | ➖ |
| Betonscanner | ➖ |
| 3D-Absteckwerkzeug | ➖ |
Warum?
Eine Waldinventur besteht aus unterschiedlichen Aufgaben, für die verschiedene Messverfahren geeignet sind. GNSS kann beispielsweise zur georeferenzierten Aufnahme von Probeflächen, Bestandsgrenzen, Wegen oder einzelnen Baumpositionen eingesetzt werden. Unter dichtem Kronendach können Abschattungen und Mehrwegeeffekte die GNSS-Messung jedoch beeinträchtigen.
Mobile SLAM-Laserscanner bieten für digitale Waldinventuren besondere Vorteile. Während sich der Anwender durch den Bestand bewegt, wird die Umgebung kontinuierlich dreidimensional erfasst. Dadurch können zahlreiche Bäume und ihre räumliche Umgebung in einem Arbeitsgang aufgenommen werden. Aus der entstehenden Punktwolke lassen sich anschließend – abhängig von Aufnahmequalität und Auswertesoftware – beispielsweise Baumpositionen, Stammdurchmesser und weitere Bestandsparameter ableiten.
Terrestrische Laserscanner erzeugen ebenfalls sehr detaillierte Punktwolken und eignen sich besonders für hochauflösende Aufnahmen definierter Probeflächen. Da dafür mehrere stationäre Scanpositionen erforderlich sein können, ist die Erfassung größerer Waldflächen häufig zeitaufwendiger als mit mobilen Verfahren.
Drohnen ergänzen die bodengebundene Waldinventur aus einer anderen Perspektive. Sie ermöglichen die schnelle Erfassung großer Waldflächen und liefern wertvolle Informationen über Kronendach, Bestandshöhen und räumliche Strukturen. Die Erfassung von Stämmen und Strukturen unter einem dichten Kronendach ist mit bildbasierter Photogrammetrie dagegen nur eingeschränkt möglich. LiDAR-Systeme können Vegetationsschichten teilweise durchdringen und zusätzliche Informationen über die vertikale Bestandsstruktur und das Gelände liefern.
Welche Informationen können erfasst werden?
Je nach Messverfahren und Auswertemethode können unter anderem Baumpositionen, Brusthöhendurchmesser (BHD), Baumhöhen, Bestandsdichte, Kronenstrukturen, Geländeformen, Rückegassen und weitere räumliche Informationen erfasst oder aus den Messdaten abgeleitet werden.
Die digitale Erfassung bietet dabei einen besonderen Vorteil: Die aufgenommenen 3D-Daten bleiben erhalten und können später erneut ausgewertet werden. Dadurch müssen bestimmte Informationen nicht bereits während der Feldaufnahme abschließend bestimmt werden.
Wiederholungsmessungen machen Veränderungen sichtbar
Werden Waldflächen zu unterschiedlichen Zeitpunkten mit vergleichbaren Verfahren aufgenommen, lassen sich Veränderungen des Bestandes dokumentieren. Dadurch können beispielsweise Wachstum, Bestandsentwicklung, forstliche Maßnahmen oder Veränderungen von Gelände- und Wegestrukturen nachvollzogen werden.
Die digitale Waldinventur ersetzt dabei nicht zwangsläufig klassische forstliche Inventurverfahren. Vielmehr kann sie diese um eine flächenhafte und dauerhaft verfügbare dreidimensionale Datengrundlage ergänzen.
👉 GNSS
• Windparks dokumentieren
Windparks dokumentieren
Die Dokumentation von Windparks umfasst weit mehr als die Vermessung einzelner Windenergieanlagen. Je nach Aufgabenstellung müssen Gelände, Zuwegungen, Kranstellflächen, Fundamente, Türme, technische Innenbereiche, Kabeltrassen und weitere Infrastruktur präzise erfasst und dauerhaft dokumentiert werden.
Da Windparks aus großflächigen Außenbereichen und gleichzeitig komplexen Bauwerken bestehen, kommen häufig mehrere Vermessungsmethoden miteinander kombiniert zum Einsatz. GNSS und Totalstation übernehmen präzise Lage- und Kontrollmessungen, während Drohnen, Laserscanner und Mobile-Mapping-Systeme große Flächen oder komplexe Strukturen dreidimensional erfassen können.
Eignung der Vermessungsmethoden
📱 Hinweis: Wischen Sie auf Smartphones einfach nach links oder rechts, um die komplette Tabelle zu sehen.
| Vermessungsmethode | Eignung |
|---|---|
| GNSS | ⭐⭐⭐⭐⭐ |
| Totalstation | ⭐⭐⭐⭐⭐ |
| Digitalnivellier | ⭐⭐⭐⭐☆ |
| Rotationslaser | ⭐⭐☆☆☆ |
| Laser-Entfernungsmesser | ⭐⭐☆☆☆ |
| SLAM-Laserscanner | ⭐⭐⭐⭐⭐ |
| Terrestrischer Laserscanner | ⭐⭐⭐⭐⭐ |
| Drohnenvermessung | ⭐⭐⭐⭐⭐ |
| Vermessungsboot | ➖ |
| Mobile Mapping | ⭐⭐⭐⭐⭐ |
| Leitungssuchgerät | ⭐⭐⭐☆☆ |
| Georadar | ⭐⭐⭐☆☆ |
| Betonscanner | ⭐☆☆☆☆ |
| 3D-Absteckwerkzeug | ⭐⭐☆☆☆ |
Warum?
Windparks stellen besondere Anforderungen an die Vermessung, weil sehr unterschiedliche Bereiche innerhalb eines Projektes dokumentiert werden müssen. Große Außenflächen und lange Verbindungswege treffen auf technisch komplexe Bauwerke und teilweise sehr beengte Innenräume. Eine vollständige Dokumentation entsteht deshalb häufig erst durch die Kombination mehrerer Vermessungsverfahren.
GNSS eignet sich besonders für Geländeaufnahmen, Kontrollpunkte, Zuwegungen, Kranstellflächen und weitere frei zugängliche Außenbereiche. Totalstationen kommen zum Einsatz, wenn höhere Genauigkeiten erforderlich sind oder geometrische Kontrollen an Fundamenten und Bauwerken durchgeführt werden müssen.
Terrestrische Laserscanner ermöglichen eine hochgenaue dreidimensionale Erfassung von Windenergieanlagen und anderen Bauwerken. Mobile SLAM-Laserscanner spielen ihre Stärke insbesondere bei der schnellen Dokumentation komplexer Innenbereiche aus. Während sich der Anwender durch das Bauwerk bewegt, können beispielsweise Turminnenräume, Treppen, Plattformen und technische Einbauten kontinuierlich als Punktwolke erfasst werden.
Drohnen eignen sich besonders für die großflächige Dokumentation des Windparks und seiner Umgebung. Je nach eingesetzter Sensorik können daraus Orthofotos, Punktwolken, Gelände- oder Oberflächenmodelle erzeugt werden. Mobile Mapping kann wiederum lange Zuwegungen und größere Infrastrukturkorridore effizient erfassen.
Außen hochpräzise – innen vollständig
Eine besondere Herausforderung besteht darin, die unterschiedlichen Messbereiche in einem gemeinsamen Bezugssystem zusammenzuführen. Außerhalb der Windenergieanlage können GNSS und Totalstation präzise Referenz- und Kontrollpunkte bereitstellen. Diese können anschließend genutzt werden, um dreidimensionale Aufnahmen von Innen- und Außenbereichen in ein gemeinsames Koordinatensystem einzubinden.
Dadurch lassen sich beispielsweise hochgenaue Referenzmessungen mit detaillierten Punktwolken kombinieren. Das Ergebnis ist nicht nur eine visuelle Dokumentation, sondern eine räumlich zusammenhängende Datengrundlage, die für spätere Auswertungen erneut genutzt werden kann.
Was kann in einem Windpark dokumentiert werden?
Je nach Projekt können unter anderem Urgelände, Zuwegungen, Kranstellflächen, Fundamente, Mast- und Turmgeometrien, Innenräume, Plattformen, technische Einbauten, Kabeltrassen und weitere Infrastrukturelemente erfasst werden.
Aus den Messdaten können beispielsweise Punktwolken, Bestandspläne, Schnitte, 3D-Modelle, Orthofotos, Geländemodelle oder digitale Bestandsdokumentationen entstehen. Wiederholte Aufnahmen ermöglichen darüber hinaus, Baufortschritt oder Veränderungen über unterschiedliche Projektphasen hinweg nachvollziehbar zu dokumentieren.
Vom Urgelände bis zur Bestandsdokumentation
Die Vermessung kann einen Windpark über seinen gesamten Entstehungsprozess begleiten. Vor Baubeginn wird das vorhandene Gelände erfasst. Während der Bauphase folgen Absteckungen, Kontrollmessungen sowie die Dokumentation von Erdarbeiten, Fundamenten, Kabeltrassen und Infrastruktur. Nach Fertigstellung können Windenergieanlagen und Außenbereiche vollständig dreidimensional aufgenommen und als digitaler Bestand dokumentiert werden.
Damit entsteht eine langfristig nutzbare Datengrundlage, die nicht nur für die Bauausführung, sondern auch für spätere Umbauten, Wartungsmaßnahmen, Planungen oder Bestandsanalysen verwendet werden kann.
X Y Z
---
Hinweis: Die Bewertungen beruhen auf unserer langjährigen Praxiserfahrung sowie den typischen Einsatzbereichen der jeweiligen Vermessungsverfahren. Je nach Projekt können sich daraus bewusst abweichende Empfehlungen ergeben.
Welche Vermessungsmethoden gibt es?
GNSS
GNSS
GNSS-Systeme (Global Navigation Satellite System) bestimmen Positionen mithilfe von Satellitensignalen. Sie eignen sich besonders für die schnelle Erfassung einzelner Punkte im Gelände und werden häufig im Tiefbau, Straßenbau oder bei Geländeaufnahmen eingesetzt. Durch RTK-Korrekturdienste lassen sich dabei Genauigkeiten im Zentimeterbereich erreichen.
Totalstation
Totalstation
Eine Totalstation misst Winkel und Entfernungen und berechnet daraus präzise Koordinaten. Sie wird überall dort eingesetzt, wo höchste Genauigkeit gefragt ist – beispielsweise beim Abstecken, im Hochbau, Ingenieurbau oder bei Kontrollmessungen.
Digitalnivellier
Digitalnivellier
Digitalnivelliere dienen der hochpräzisen Höhenbestimmung. Sie lesen spezielle Nivellierlatten automatisch aus und reduzieren dadurch Ablesefehler. Typische Einsatzbereiche sind Präzisionsnivellements, Setzungsmessungen oder der Ingenieurbau.
👉 Mehr über Digitalnivelliere erfahren
Rotationslaser
Rotationslaser
Rotationslaser erzeugen eine horizontale oder geneigte Bezugsebene und erleichtern zahlreiche Arbeiten auf der Baustelle. Sie werden beispielsweise für Höhenübertragungen, Erdarbeiten, Pflasterbau oder Fundamentarbeiten eingesetzt und ermöglichen eine schnelle und einfache Höhenkontrolle.
👉 Mehr über Rotationslaser erfahren
SLAM-Laserscanner
SLAM-Laserscanner
Mobile SLAM-Laserscanner erfassen ihre Umgebung während der Bewegung dreidimensional als Punktwolke. Sie eignen sich besonders für Gebäude, Industrieanlagen, Waldgebiete oder schwer zugängliche Bereiche und ermöglichen eine schnelle digitale Bestandserfassung ohne stationäre Scanpositionen.
Terrestrischer Laserscanner
Terrestrischer Laserscanner
Terrestrische Laserscanner erfassen Objekte von festen Standpunkten mit sehr hoher Genauigkeit und Punktdichte. Sie kommen unter anderem bei Industrieanlagen, Bauwerken, Fassaden, Denkmalpflege oder Präzisionsvermessungen zum Einsatz.
Drohnenvermessung
Drohnenvermessung
Mit Vermessungsdrohnen lassen sich große Flächen effizient aus der Luft erfassen. Je nach Sensor entstehen Orthofotos, Geländemodelle, Punktwolken oder Volumenberechnungen. Besonders wirtschaftlich ist dieses Verfahren bei großen Arealen und schwer zugänglichem Gelände.
Vermessungsboot
Vermessungsboot
Autonome Vermessungsboote erfassen Gewässer effizient und sicher. Je nach Ausstattung können Flussprofile, Tiefen, Gewässerböden oder Strömungen gemessen werden. Typische Einsatzbereiche sind Flüsse, Seen, Talsperren oder Hafenanlagen.
Georadar
📡 Georadar
Georadar ermöglicht die zerstörungsfreie Untersuchung des Untergrundes. Leitungen, Rohre, Hohlräume oder geologische Strukturen können – abhängig von Bodenbeschaffenheit und Material – sichtbar gemacht werden, ohne den Boden aufzugraben.
👉 Mehr über Georadar erfahren bei unserem Partner Subterra GmbH
Betonscanner
Betonscanner
Betonscanner wurden speziell für Stahlbetonkonstruktionen entwickelt. Sie helfen dabei, Bewehrungen, Leitungen oder Hohlräume im Beton zu lokalisieren und unterstützen Planungs-, Sanierungs- oder Bohrarbeiten, ohne die Konstruktion zu beschädigen.
👉 Mehr über Betonscanner erfahren bei unserem Partner Subterra GmbH
3D-Absteckwerkzeug
3D-Absteckwerkzeug
3D-Absteckwerkzeuge führen den Anwender Schritt für Schritt zur Sollposition und vereinfachen Absteckarbeiten erheblich. Sie eignen sich besonders für den Innenausbau, den Trockenbau, den Anlagenbau oder die Gebäudetechnik und können häufig auch von Anwendern ohne klassische Vermessungsausbildung bedient werden.
Warum heute mehrere Vermessungsmethoden zusammenarbeiten
GNSS + SLAM
TLS + SLAM
Drohne + SLAM
GNSS + Drohne
Totalstation + SLAM
Apache + GNSS
Das könnte Sie auch interessieren:
Unternehmen
Social Media
Kontakt
Aurich & Hallbauer GmbH
Mitteldeutsche Vermessungstechnik
04177 Leipzig Endersstraße 28
Telefon: +49 341 477 4732
Telefax: +49 341 477 4734
E-Mail: service@vermessungsinstrumente.de
Internet: www.vermessungsinstrumente.de
Aurich & Hallbauer GmbH Mitteldeutsche Vermessungstechnik
Aurich & Hallbauer GmbH
Mitteldeutsche Vermessungstechnik
