SLAM-Laserscanning im Bauwesen – Mobil zur präzisen Punktwolke
SLAM Laserscanning auf höchstem Niveau im industriellen Praxiseinsatz
Wer im Bestand arbeitet, kennt die Realität:
Fehlende Pläne. Verformte Strukturen. Zeitdruck.
Gerade im Holzbau, bei Umbauten oder in der Industrie-Digitalisierung entscheidet eine saubere Bestandsaufnahme über Planungssicherheit – und Wirtschaftlichkeit.
Hier kommt die SLAM-Technologie ins Spiel.
Was bedeutet SLAM eigentlich?
SLAM steht für Simultaneous Localization and Mapping – also die gleichzeitige Positionsbestimmung und Kartierung während der Bewegung.
Ein mobiler 3D-Laserscanner erfasst kontinuierlich:
• Millionen Laserpunkte (LiDAR)
• Bewegungsdaten über eine IMU (Trägheitssensorik)
• optional GNSS-Signale im Außenbereich
Das System berechnet daraus in Echtzeit seine eigene Position – während es gleichzeitig die Umgebung als 3D-Punktwolke aufnimmt.
Kurz gesagt:
Man geht – und erzeugt ein digitales Abbild der Realität.
Im folgenden Video sehen Sie die Funktionsprinzipien eines mobilen SLAM-Scanners in der Praxis.
Video 1: „SLAM Scanner erklärt“
➤ zeigt visuell, wie SLAM funktioniert:
In diesem Video erfahren Sie die Funktionsweise eines SLAM-Scanners.
Überblick:
Warum SLAM gerade im Bestand enorme Vorteile bietet
🏗 Holzbau & Aufstockung
Schnelle Erfassung kompletter Dachstühle
Keine aufwendige Standpunktplanung
Ideal für unregelmäßige Geometrien
🏭 Industrie-Digitalisierung
Erfassung komplexer Anlagen
Minimale Betriebsunterbrechung
Schnelle Datenbasis für Umbauten
🏗 Deponie & Infrastruktur
Große Flächen wirtschaftlich erfassbar
Kombination mit GNSS möglich
Volumen- und Geländemodelle effizient erzeugbar
Genauigkeit & Punktdichte – realistisch betrachtet
SLAM-Systeme arbeiten nicht wie terrestrische Laserscanner.
Typisch sind:
relative Genauigkeiten im Bereich weniger Zentimeter (je nach System & Umgebung)
sehr hohe Punktdichten durch kontinuierliche Bewegung
intelligente „Loop-Closure“-Algorithmen zur Drift-Korrektur
Wichtig:
→ Die Qualität hängt stark von der Aufnahmeführung ab.
→ Gleichmäßige Bewegung, geschlossene Schleifen und strukturreiche Umgebung verbessern das Ergebnis erheblich.
Kombination mit GNSS – der Schlüssel im Außenbereich
Gerade bei Gelände-, Infrastruktur- oder Deponieprojekten spielt die GNSS-Integration eine zentrale Rolle.
Beispielhaft bei Systemen wie:
CHCNAV RS10

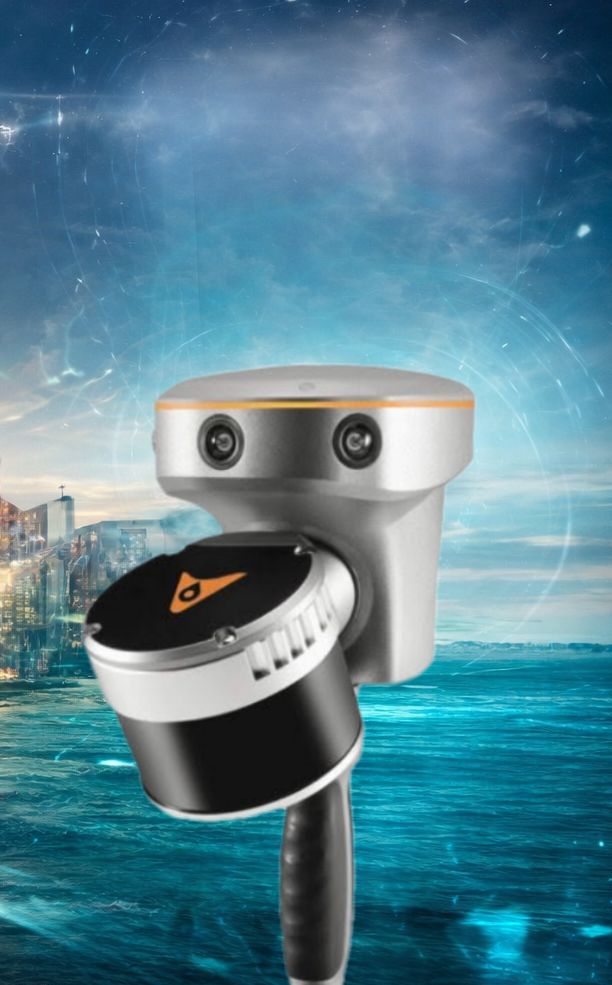

CHCNAV RS30
Hier wird SLAM mit RTK-GNSS kombiniert.
Vorteile:
Absolute Koordinaten direkt bei der Aufnahme
Weniger Passpunkte erforderlich
Schnellere Weiterverarbeitung
Saubere Integration in bestehende Vermessungsprojekte
Praxisbeispiel: Vom Umbau zur digitalen Planungsgrundlage
Bei einem Umbauprojekt im Bestand genügt oft ein einziger Rundgang durch das Gebäude:
Treppenhaus
Dachstuhl
Fassadenbereich
angrenzende Außenflächen
Innerhalb kürzester Zeit entsteht eine vollständige Punktwolke – als Grundlage für:
CAD-Planung
Holzbauelemente
Kollisionsprüfung
Mengenermittlung
Was früher Tage dauerte, ist heute in Stunden erledigt.
Grenzen von SLAM – und warum das wichtig ist
Als Technologie ist SLAM enorm leistungsfähig – aber nicht grenzenlos.
Zu beachten:
In langen, monotonen Gängen kann Drift entstehen
Große Höhenunterschiede erfordern saubere Schleifen
Für hochpräzise Referenzmessungen bleibt ein terrestrischer Scanner überlegen
Starke Vibrationen oder unruhige Bewegung verschlechtern die Daten
Genau deshalb kombinieren viele Projekte:
SLAM für Geschwindigkeit
Statische Scanner für Referenzbereiche
Technologie ist kein Entweder-oder – sondern eine strategische Entscheidung.
Für wen lohnt sich ein SLAM-Scanner besonders?
Zimmerer & Holzbauunternehmen
Planer im Bestand
Industriebetriebe
Bauunternehmen mit häufigen Umbauten
Infrastruktur- & Deponiebetreiber
Wer regelmäßig Bestandsdaten benötigt, gewinnt mit SLAM:
Zeit
Planungssicherheit
Wirtschaftlichkeit
SLAM Laserscanning: Gut zu wissen:
Wie funktioniert SLAM-Laserscanning?
SLAM (Simultaneous Localization and Mapping) kombiniert mehrere Sensordaten:
LiDAR (Laserentfernungsmessung)
IMU (Inertial Measurement Unit)
optional GNSS im Außenbereich
Während der Anwender sich bewegt, berechnet das System permanent:
die eigene Position
die Umgebung als 3D-Modell
Korrekturen durch sogenannte „Loop Closures“
Das Ergebnis ist eine kontinuierlich aufgebaute Punktwolke – ohne feste Standpunkte.
Vorteil:
Große Bereiche können in einem einzigen Durchgang erfasst werden.
Was ist realistisch erreichbar?
Die Genauigkeit eines SLAM-Systems hängt ab von:
Bewegungsführung
Umgebungsstruktur
geschlossenen Schleifen
GNSS-Unterstützung
Typisch sind:
relative Genauigkeiten im Bereich weniger Zentimeter
sehr hohe Punktdichten durch kontinuierliche Abtastung
homogene Datenerfassung auch in komplexen Geometrien
Wichtig zu wissen:
SLAM ist kein Ersatz für hochpräzise Referenzmessungen – sondern ein Werkzeug für effiziente Bestandsaufnahmen.
Wann wird GNSS wichtig?
Im Außenbereich – z. B. bei:
Deponien
Infrastrukturprojekten
Geländeaufnahmen
Hallen mit offenem Dach
Durch RTK-GNSS kann die Punktwolke direkt in ein bestehendes Koordinatensystem eingebunden werden.
Vorteile:
Absolute Lage direkt bei Aufnahme
Weniger Passpunkte
Schnellere Weiterverarbeitung
Saubere Integration in Vermessungsprojekte
Systeme wie der
CHCNAV RS10
oder der
CHCNAV RS30
kombinieren SLAM und GNSS in einem Gerät.
Holzbau & Bestand
Dachstühle & Aufstockungen
unregelmäßige Geometrien
fehlende Bestandspläne
Industrie-Digitalisierung
komplexe Anlagen
Rohrleitungen
enge Zugänge
Deponie & Infrastruktur
große Flächen
Volumenberechnung
schnelle Geländeübersicht
SLAM ist besonders dann sinnvoll, wenn Zeitfaktor und Zugänglichkeit entscheidend sind.
Wo liegen die Grenzen?
lange, monotone Korridore können Drift verursachen
große Höhenunterschiede benötigen geschlossene Schleifen
höchste Präzision erfordert ggf. ergänzende Referenzmessungen
Deshalb kombinieren viele Projekte:
SLAM für Geschwindigkeit
terrestrische Scanner für Referenzbereiche
Technologie ist kein Ersatz – sondern ein strategisches Werkzeug.
Beratung & Projektbegleitung
Sie möchten wissen:
Ob SLAM für Ihr Projekt wirtschaftlich sinnvoll ist?
Welche Genauigkeit realistisch erreichbar ist?
Ob eine Kombination mit GNSS oder terrestrischem Laserscanning Vorteile bringt?
Wir analysieren Projekte technologieoffen und praxisnah –
nicht produktgetrieben, sondern lösungsorientiert.
