Drohnenvermessung
Die Drohnenvermessung hat sich in den letzten Jahren von einer Nischentechnologie zu einem festen Bestandteil moderner Bau- und Bestandsdokumentation entwickelt. Insbesondere bei großen Flächen, schwer zugänglichen Bereichen oder zeitkritischen Projekten bietet sie entscheidende Vorteile gegenüber klassischen Vermessungsmethoden.
Doch: Eine Drohne allein macht noch keine präzise Vermessung.
Erst das Zusammenspiel aus leistungsfähiger UAV-Plattform und passender Sensortechnologie entscheidet über die Qualität der Ergebnisse. Moderne Systeme kombinieren stabile Flugtechnik mit hochpräzisen LiDAR- oder Kamerasystemen – und ermöglichen so eine effiziente, skalierbare Datenerfassung.
Einsatzbereiche der Drohnenvermessung
Einsatzbereiche der Drohnenvermessung
Baustellendokumentation & Fortschrittskontrolle
Massenermittlung (z. B. Deponien, Kieswerke)
Geländeaufnahmen & Bestandsmodelle
Infrastrukturprojekte (Straßen, Trassen, Leitungen)
schwer zugängliche oder gefährliche Bereiche
👉 Besonders stark überall dort, wo Fläche + Geschwindigkeit gefragt sind.
Wie funktioniert Drohnenvermessung?
Wie funktioniert Drohnenvermessung?
Grundprinzip:
Flugplanung (automatisierte Mission)
Datenerfassung (Fotos oder LiDAR)
Verarbeitung zu Punktwolke / Orthofoto / DGM
Auswertung (Volumen, Höhen, Modelle)
👉 Der große Vorteil:
Flächen werden nicht punktuell, sondern vollständig erfasst.
Welche Technik steckt dahinter?
Welche Technik steckt dahinter?
Moderne Vermessungssysteme bestehen immer aus zwei Komponenten:
1. UAV-Plattform (Drohne)
Die Plattform sorgt für:
stabile Fluglage
sichere Navigation
Tragfähigkeit für Sensoren

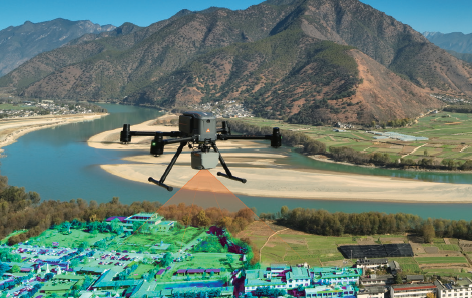

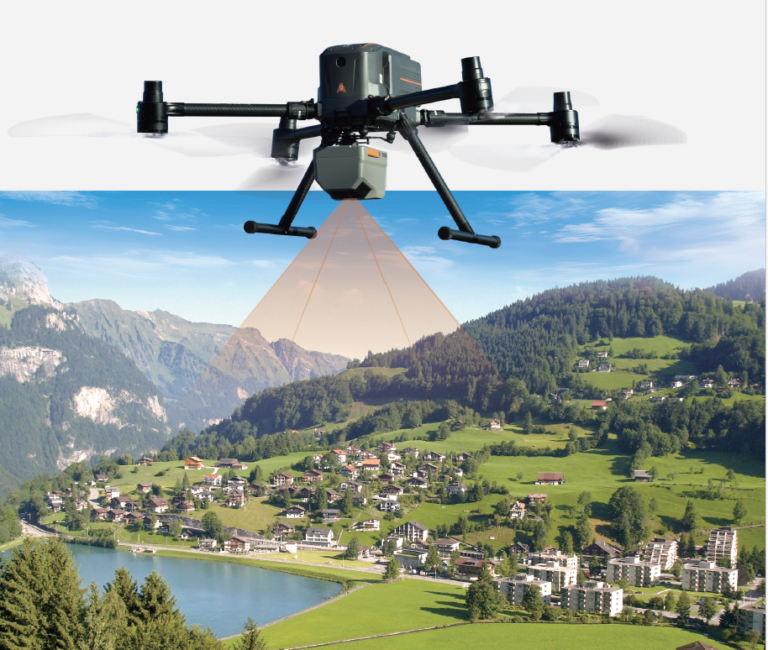

Ein Beispiel ist die CHCNAV X500 – eine professionelle UAV-Plattform für Vermessungsanwendungen mit hoher Stabilität und Flexibilität für unterschiedliche Sensorsysteme.
2. Sensorsystem
Hier wird die eigentliche Vermessung durchgeführt:
Kameras → Photogrammetrie
LiDAR → direkte 3D-Erfassung
👉 Und genau hier entscheidet sich die Qualität.
Ein LiDAR-System wie der AA6 ermöglicht eine hochdichte Punktwolke – auch unter Vegetation oder bei komplexen Strukturen.
💡 Merksatz:
👉 Nicht die Drohne bestimmt die Genauigkeit – sondern der Sensor.
Warum LiDAR den Unterschied macht
Warum LiDAR den Unterschied macht
Photogrammetrische Verfahren sind stark – aber haben Grenzen:
Probleme bei Vegetation
abhängig von Lichtverhältnissen
keine Durchdringung von Bewuchs
👉 LiDAR hingegen:
misst aktiv (Laser)
funktioniert unabhängig vom Licht
dringt durch Vegetation
Ein System wie der AA6 erzeugt dadurch präzise Geländemodelle, selbst in anspruchsvollen Umgebungen.
👉 In Kombination mit einer Plattform wie der X500 entsteht ein hochleistungsfähiges Gesamtsystem für professionelle Vermessung.
Genauigkeit in der Drohnenvermessung
Genauigkeit in der Drohnenvermessung
Die Genauigkeit hängt stark vom System ab:
Photogrammetrie: ca. 2–5 cm
LiDAR-Systeme: ca. 1–3 cm (projektabhängig)
👉 Wichtige Einflussfaktoren:
GNSS / RTK
Flughöhe
Punktdichte
Auswertung
💡 Wichtig:
Die Drohne liefert die Fläche – die Präzision kommt vom Sensor + Workflow.
Typischer Workflow
Typischer Workflow
Flug planen (z. B. Baustelle)
Drohne startet automatisiert
Datenaufnahme (LiDAR / Bilder)
Verarbeitung zur Punktwolke
Export in CAD / BIM / GIS
👉 Ergebnis:
Volumenberechnung
Höhenmodelle
Bestandspläne
Warum Plattform + Sensor zusammengehören
Warum Plattform + Sensor zusammengehören
Viele unterschätzen:
👉 Die Drohne ist nur das Trägersystem.
👉 Die eigentliche Vermessung passiert im Sensor.
Erst die Kombination aus:
stabiler UAV-Plattform (z. B. X500)
präzisem LiDAR-System (z. B. AA6)
führt zu einem System, das:
zuverlässig
skalierbar
wirtschaftlich
eingesetzt werden kann.
Drohne vs. SLAM vs. GNSS – Wann nutzt man was?
| Methode | Stärke | Einsatz |
|---|---|---|
| Drohne | große Flächen | Deponie, Gelände |
| SLAM (RS10/RS30) | schnelle 3D-Erfassung | Gebäude, Bestand |
| GNSS | punktgenau | Absteckung |
👉 Die Zukunft ist nicht entweder/oder – sondern Kombination.
Sie möchten Drohnenvermessung in Ihrem Projekt einsetzen?
Wir unterstützen Sie bei der Auswahl der passenden Kombination aus UAV-Plattform und Sensorsystem – abgestimmt auf Ihre Anforderungen im Bau, in der Bestandsaufnahme oder im Infrastrukturprojekt.
Häufige Fragen
Wie genau ist Drohnenvermessung?
Je nach System im Zentimeterbereich.
Kann man mit Drohnen unter Vegetation messen?
Ja – mit LiDAR-Systemen.
Ist Drohnenvermessung kompliziert?
Moderne Systeme sind stark automatisiert und praxisgerecht aufgebaut.
Wann lohnt sich eine Drohne?
Bei großen Flächen, wiederkehrenden Aufnahmen oder schwer zugänglichem Gelände.
Weitere digitale Methoden der modernen Vermessung
Neben der Drohnenvermessung kommen in der modernen Vermessungstechnik noch weitere digitale Methoden zum Einsatz:
Drohnenvermessung → Fläche
für großflächige Geländeaufnahmen und Massenermittlungen
SLAM Laserscanning → Struktur
für schnelle 3D-Aufnahmen von Gebäuden und Infrastruktur
GNSS-Vermessung → Punkte
für zentimetergenaue Punktbestimmung und Absteckung im Gelände
Robotic Totalstationen→ Präzision
für hochpräzise Messungen und exakte Absteckung auf Baustellen
Gewässervermessung (Hydrographie) → Tiefe
für die präzise Erfassung von Gewässern, Tiefenprofilen und Sedimentstrukturen
👉 In der Praxis werden diese Systeme häufig kombiniert – etwa GNSS und Totalstation für die Absteckung, während Drohne oder SLAM die flächenhafte Bestandsaufnahme liefern. Für Gewässerbereiche kommen spezialisierte Vermessungsboote mit Echolot- oder Multibeam-Technologie zum Einsatz.
Welche Vermessungsmethode passt zu welchem Einsatz?
Je nach Projektanforderung kommen unterschiedliche Vermessungsmethoden zum Einsatz – oft auch in Kombination:
| Methode | Stärke | Typischer Einsatz | Besonderheit |
|---|---|---|---|
| Drohne (UAV) | große Flächen | Deponien, Baustellen, Gelände | schnelle Datenerfassung aus der Luft |
| SLAM Laserscanning | 3D-Strukturen | Gebäude, Innenräume, Bestand | sehr schnelle mobile Aufnahme |
| GNSS | Punktgenauigkeit | Absteckung, Lagebestimmung | Echtzeitmessung im cm-Bereich |
| Totalstation | höchste Präzision | Hochbau, exakte Absteckung | Millimeterbereich möglich |
| Gewässervermessung | Tiefenmessung | Flüsse, Seen, Häfen | Erfassung unter Wasser (Echolot / Multibeam) |
