GNSS Vermessung
Grundlagen, Funktionsweise und Einsatz auf der Baustelle
Die GNSS-Vermessung gehört heute zu den wichtigsten Technologien im Bauwesen, im Tiefbau und in der klassischen Ingenieurvermessung. Moderne GNSS-Empfänger ermöglichen es, Punkte innerhalb weniger Sekunden mit Zentimeter-Genauigkeit zu bestimmen – direkt im Gelände und ohne Sichtverbindung zwischen den Messpunkten.
GNSS steht für Global Navigation Satellite System und beschreibt die Nutzung mehrerer Satellitensysteme wie GPS (USA), GLONASS (Russland), Galileo (Europa) oder BeiDou (China). Durch die Kombination mehrerer Satellitensysteme können moderne Vermessungsgeräte Positionen äußerst präzise bestimmen.
Gerade im Bauwesen hat sich GNSS als unverzichtbares Werkzeug etabliert. Bauleiter, Poliere und Vermesser können damit Geländeaufnahmen durchführen, Bauwerke abstecken oder Kontrollmessungen durchführen – schnell, effizient und ohne aufwendige Instrumentenaufstellungen.
Mit modernen GNSS-Rovern lassen sich heute viele Aufgaben direkt auf der Baustelle erledigen, die frĂĽher ausschlieĂźlich Vermessungsingenieuren vorbehalten waren.
Einsatzbereiche der GNSS-Vermessung
GNSS-Vermessung wird heute in zahlreichen Bereichen eingesetzt:
Tief- und StraĂźenbau
Tief- und StraĂźenbau
Absteckung von Bauachsen
Kontrolle von Höhenlagen
Geländemodelle und Massenermittlung
Bauunternehmen
Bauunternehmen
Schnelle Baustellenvermessung
Dokumentation von Baufortschritten
Kontrollmessungen
Ingenieur- und VermessungsbĂĽros
Ingenieur- und VermessungsbĂĽros
Lage- und Höhenvermessung
Bestandsaufnahmen
Absteckarbeiten
Landwirtschaft und Infrastruktur
GNSS-Vermessung spielt auch in der Landwirtschaft und bei Infrastrukturprojekten eine wichtige Rolle. Durch die satellitengestützte Positionsbestimmung lassen sich große Flächen schnell und präzise erfassen.
Typische Anwendungen sind:
Flächenvermessung
Erfassung von landwirtschaftlichen Nutzflächen, Grundstücken oder Bewirtschaftungszonen.
Precision Farming
Moderne Landmaschinen nutzen GNSS für eine präzise Spurführung bei Aussaat, Düngung und Pflanzenschutz.
Trassenplanung
Vermessung von Leitungs- und Infrastrukturtrassen, zum Beispiel fĂĽr StraĂźen, Pipelines oder Stromleitungen.
Deponie- und Infrastrukturprojekte
Geländeaufnahmen, Volumenberechnungen und Dokumentation von Baufortschritten.
Gewässer- und Umweltvermessung
GNSS wird auch bei der Vermessung von Gewässern oder Umweltmonitoring-Projekten eingesetzt.
Archäologie und Denkmalforschung
Auch in der Archäologie spielt GNSS-Vermessung eine wichtige Rolle. Archäologen nutzen GNSS-Systeme, um Fundstellen, Ausgrabungsflächen und einzelne Funde präzise zu dokumentieren.
Durch die satellitengestützte Positionsbestimmung können archäologische Strukturen schnell und genau erfasst werden – auch in großen Ausgrabungsgebieten oder bei Geländebegehungen.
Typische Anwendungen sind zum Beispiel:
Einmessung von Fundstellen und Grabungsflächen
Dokumentation einzelner Fundpunkte
Vermessung von archäologischen Strukturen im Gelände
Erstellung von digitalen Lageplänen von Ausgrabungen
In Kombination mit Drohnenvermessung, Photogrammetrie oder 3D-Laserscanning lassen sich so vollständige digitale Modelle archäologischer Fundstätten erstellen.
Katastrophenhilfe und Rettungsarchäologie
GNSS-Vermessung wird auch in der Katastrophenhilfe und bei der Dokumentation von Schäden eingesetzt. Nach Naturkatastrophen wie Erdbeben, Überschwemmungen oder Hangrutschungen müssen Geländeänderungen, beschädigte Bauwerke oder gefährdete Bereiche schnell und präzise erfasst werden.
Mit GNSS-Systemen können Einsatzkräfte oder Vermessungsteams innerhalb kurzer Zeit Lagepunkte, Schadensbereiche oder Geländeprofile aufnehmen und digital dokumentieren. Diese Daten bilden häufig die Grundlage für:
Gefahrenanalysen
Wiederaufbauplanungen
Infrastrukturreparaturen
Ein weiterer wichtiger Einsatzbereich ist die sogenannte Rettungsarchäologie. Wenn Bauprojekte oder Naturereignisse archäologische Fundstellen gefährden, müssen diese häufig kurzfristig dokumentiert werden. GNSS-Systeme ermöglichen dabei eine schnelle und präzise Vermessung von Fundstellen, Grabungsflächen oder historischen Strukturen.
In Kombination mit Drohnenvermessung, Photogrammetrie oder 3D-Laserscanning können so auch große Fundstätten effizient digital erfasst werden.
Gewässervermessung und Hydrologie
Gewässervermessung und Hydrologie
GNSS wird auch bei der Vermessung von Gewässern eingesetzt. Dabei wird die Position eines Vermessungsbootes mit GNSS bestimmt, während ein Echolot gleichzeitig die Wassertiefe misst.
Durch die Kombination aus GNSS-Position und Echolotmessung lassen sich präzise Tiefenprofile von Seen, Flüssen oder Hafenbecken erstellen.
➡ Mehr dazu im Artikel:
Gewässervermessung – Vermessungsboot & Bathymetrie
GNSS-Vermessung – Überblick
GNSS und GPS – wo liegt der Unterschied?
GNSS und GPS – wo liegt der Unterschied?
Im Alltag wird häufig der Begriff GPS verwendet, wenn eigentlich GNSS gemeint ist.
GPS ist jedoch nur eines von mehreren Satellitennavigationssystemen.
Zum GNSS gehören heute mehrere globale Satellitensysteme:
GPS – betrieben von den USA
GLONASS – betrieben von Russland
Galileo – europäisches Satellitennavigationssystem
BeiDou – Satellitensystem aus China
Moderne GNSS-Empfänger nutzen meist mehrere dieser Systeme gleichzeitig. Dadurch stehen mehr Satelliten zur Verfügung, was die Positionsgenauigkeit und Stabilität der Messung verbessert.
Moderne GNSS-Rover empfangen heute häufig 20 bis 40 Satelliten gleichzeitig.
Funktionsweise der GNSS-Vermessung
GNSS-Empfänger bestimmen ihre Position mithilfe von Satellitensignalen.
Das Grundprinzip ist relativ einfach:
Satelliten senden kontinuierlich Positionssignale zur Erde
Der GNSS-Empfänger misst die Laufzeit dieser Signale
Aus mehreren Satelliten wird die genaue Position berechnet
Damit eine Zentimeter-Genauigkeit erreicht werden kann, wird zusätzlich eine Korrekturquelle (RTK) genutzt.
Diese Korrekturdaten stammen meist von:
Referenzstationen (SAPOS / RTK-Netzwerke)
lokalen Basisstationen
mobilen GNSS-Referenzstationen
Dadurch wird aus einer Meter-Genauigkeit eine hochpräzise Vermessung im Zentimeterbereich.
Vorteile der GNSS-Vermessung
GNSS-Technologie bietet gegenĂĽber klassischen Vermessungsmethoden viele Vorteile.
Schnelligkeit
Messpunkte können innerhalb weniger Sekunden aufgenommen werden.
GroĂźe Reichweite
Es ist keine Sichtverbindung zwischen Messpunkten notwendig.
Einfache Bedienung
Moderne GNSS-Rover sind so aufgebaut, dass auch Bauleiter oder Poliere sie bedienen können.
Hohe Effizienz
Viele Vermessungsaufgaben können direkt auf der Baustelle erledigt werden.
Typischer Workflow auf der Baustelle
Der praktische Ablauf einer GNSS-Messung ist heute sehr einfach.
1 Gelände vorbereiten
Projekt und Koordinatensystem werden im Controller geladen.
2 Verbindung zum Korrekturdienst
Der GNSS-Empfänger verbindet sich über Internet mit einem RTK-Netzwerk.
3 Messpunkte erfassen
Punkte können direkt im Gelände aufgenommen werden.
4 Absteckung durchfĂĽhren
Planpunkte lassen sich direkt auf der Baustelle markieren.
5 Daten exportieren
Die Messdaten können anschließend in CAD- oder BIM-Software weiterverarbeitet werden.
GNSS Sensorik – was im Empfänger steckt
Moderne GNSS-Empfänger bestehen aus mehreren technischen Komponenten.
GNSS-Antenne
Empfängt die Satellitensignale verschiedener Satellitensysteme.
GNSS-Board
Berechnet aus den Satellitensignalen die genaue Position.
IMU-Sensor
Ermöglicht schräges Messen ohne Lotstab-Ausrichtung.
Kommunikationsmodul
Verbindung zum RTK-Netzwerk ĂĽber Mobilfunk oder Funk.
Diese Kombination ermöglicht heute eine extrem schnelle und präzise Positionsbestimmung.
Genauigkeit der GNSS-Vermessung
Die erreichbare Genauigkeit hängt von mehreren Faktoren ab:
Anzahl der sichtbaren Satelliten
Qualität der Korrekturdaten
Umgebung (Bäume, Gebäude)
Gerätekalibrierung
Typische Genauigkeiten moderner GNSS-Rover:
Messart Genauigkeit RTK Lage ca. 1–2 cm RTK Höhe ca. 2–4 cm Roh-GNSS 1–3 m Unter guten Bedingungen ist GNSS daher eine hochpräzise Vermessungsmethode für viele Anwendungen im Bauwesen.
Typische GNSS-Systeme im Bauwesen
Im Bauwesen werden verschiedene GNSS-Empfänger eingesetzt, z. B.:
Rover-Systeme für Geländeaufnahmen
GNSS-Empfänger für Maschinensteuerung
kombinierte GNSS- und Totalstationslösungen
Typische moderne Systeme sind beispielsweise:
CHCNAV GNSS-Rover
Leica iCON GNSS-Systeme

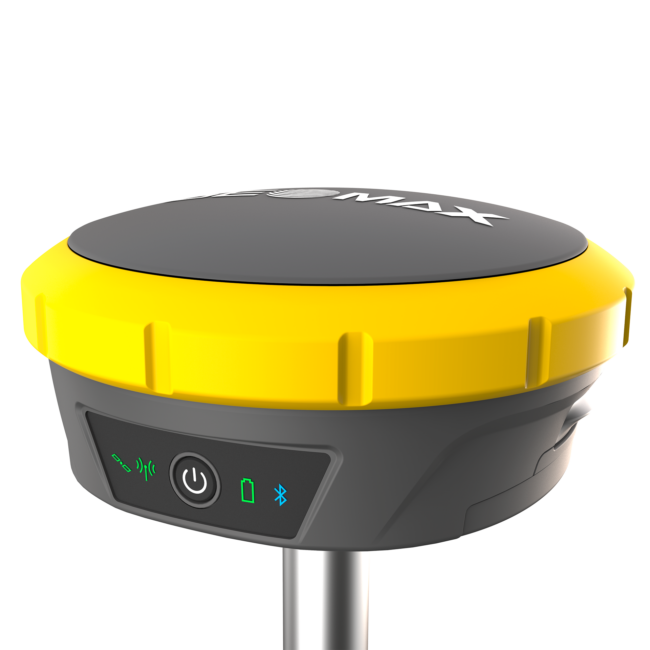

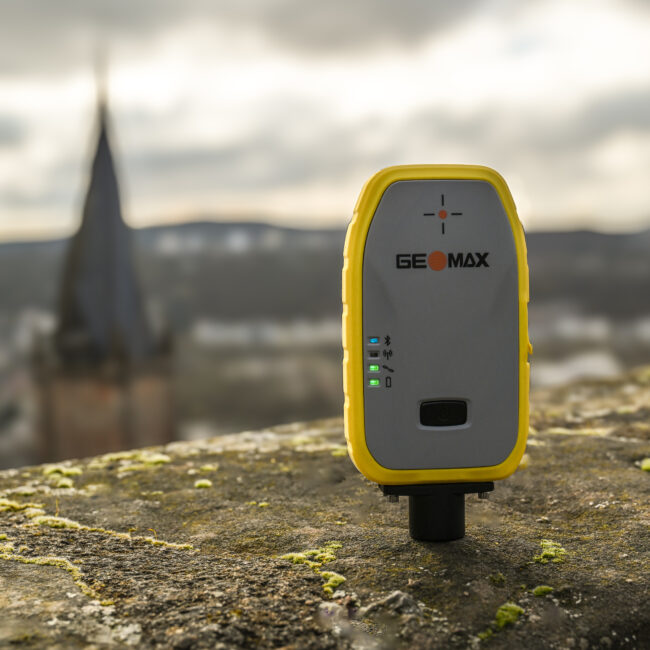

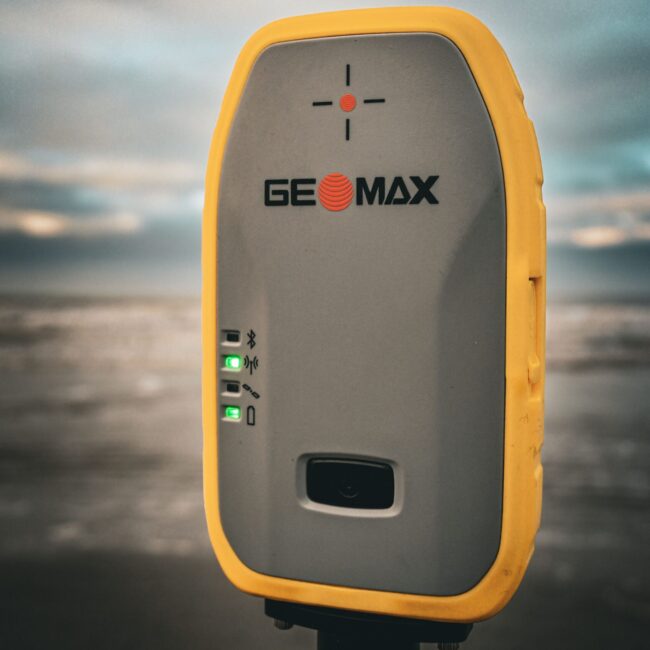

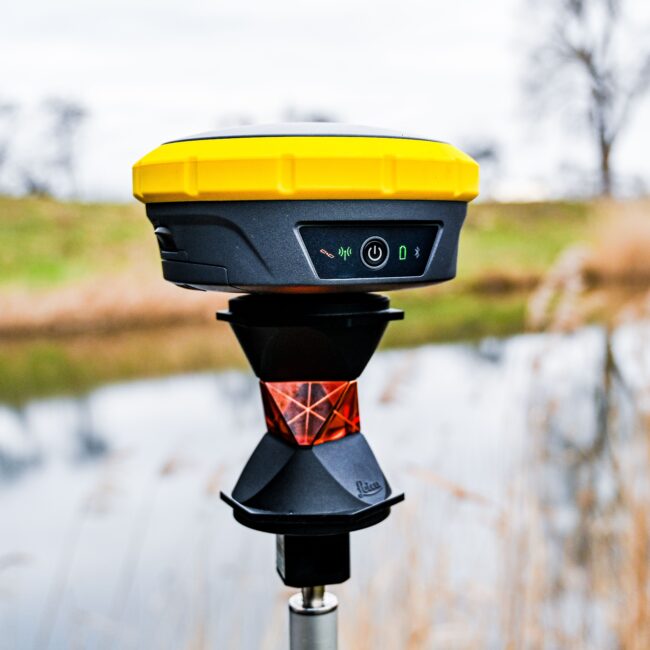

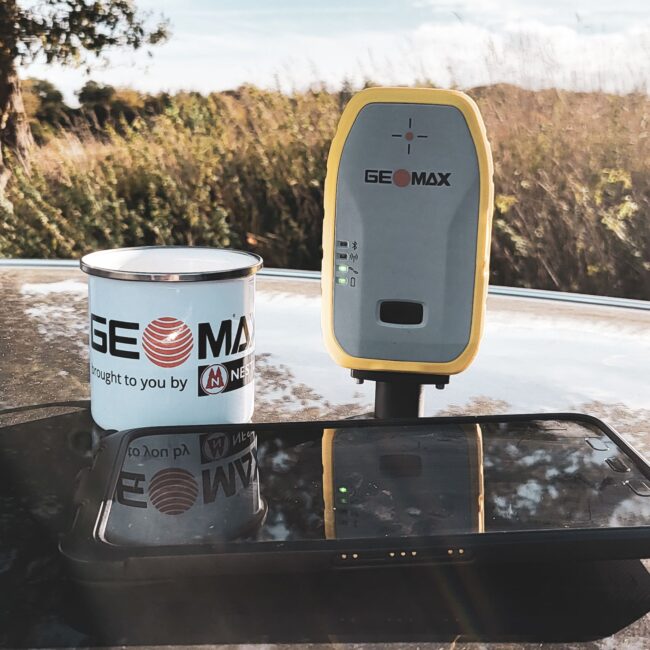

GeoMax Zenith-Empfänger
Gewässervermessung mit GNSS
Gewässervermessung mit GNSS
Bei der Bathymetrie wird die GNSS-Position eines Vermessungsbootes mit Echolot-Messungen kombiniert. Dadurch kann jedem Tiefenwert eine exakte Position zugeordnet werden.
➡ Wie moderne autonome Vermessungsboote funktionieren, erklären wir im Beitrag zur Gewässervermessung mit USV-Booten.
Warum GNSS bei Vermessungsbooten unverzichtbar ist
Bei der Gewässervermessung wird nicht nur die Wassertiefe gemessen, sondern auch die exakte Position jeder einzelnen Messung benötigt. Nur so lassen sich aus den Daten präzise Tiefenprofile und digitale Gewässermodelle erstellen.
Hier spielt GNSS-Vermessung eine zentrale Rolle.
Während ein Echolot die Wassertiefe misst, bestimmt ein GNSS-Empfänger gleichzeitig die genaue Position des Vermessungsbootes. Jede Tiefenmessung erhält dadurch eine präzise geografische Lage. Moderne GNSS-Systeme arbeiten dabei häufig mit RTK-Korrekturdaten, wodurch Positionsgenauigkeiten im Zentimeterbereich erreicht werden können.
Die Kombination aus GNSS-Position und Echolotmessung ermöglicht es, Gewässerstrukturen detailliert darzustellen – zum Beispiel:
• Tiefenprofile von Seen und Flüssen
• Sedimentablagerungen
• Fahrrinnen und Hafenbecken
• UnterwasserhindernisseDiese Methode wird heute in vielen Bereichen eingesetzt, etwa in der Hydrologie, Hafenvermessung, Wasserbauplanung oder Umweltüberwachung.
➡ Mehr über moderne Vermessungsboote und Bathymetrie erfahren Sie im Artikel
„Gewässervermessung – Vermessungsboot & Bathymetrie“
Wann funktioniert GNSS nur eingeschränkt?
Wann funktioniert GNSS nur eingeschränkt?
GNSS-Vermessung benötigt eine möglichst freie Sicht zum Himmel. In bestimmten Umgebungen kann die Genauigkeit deutlich schlechter werden oder GNSS funktioniert gar nicht.
Typische Problemumgebungen
Dichter Wald
Baumkronen schwächen Satellitensignale.Häuserschluchten
Reflexionen an Gebäuden können zu Messfehlern führen.Unter Brücken
Satellitensignale werden teilweise abgeschirmt.Innenräume
GNSS funktioniert in Gebäuden praktisch nicht.Tunnel
Es sind keine Satellitensignale verfügbar.Stark bewachsene Böschungen
Die Sicht zum Himmel ist eingeschränkt.💡 Praxis-Tipp:
In solchen Situationen werden häufig andere bzw. kombinierte Vermessungsmethoden eingesetzt, zum Beispiel Totalstationen oder SLAM-Laserscanner.
Warum springt GNSS manchmal? (Fix und Float erklärt)
Warum springt GNSS manchmal? (Fix und Float erklärt)
Bei GNSS-Messungen zeigt der Empfänger häufig den Status „Float“ oder „Fix“ an. Diese Begriffe beschreiben die Qualität der aktuellen Positionslösung.
RTK Fix
Bei einer Fix-Lösung hat der GNSS-Empfänger genügend Satellitensignale und stabile Korrekturdaten, um die Position sehr präzise zu berechnen.
In diesem Zustand erreicht ein GNSS-Rover typischerweise eine Genauigkeit von etwa:
1–2 cm in der Lage
2–4 cm in der Höhe
RTK Float
Bei einer Float-Lösung kann der Empfänger die Signale noch nicht vollständig eindeutig auswerten. Die Position ist dann weniger genau und kann sich leicht verändern.
Typische Ursachen sind:
ungĂĽnstige Satellitengeometrie
Abschattung durch Gebäude oder Bäume
Signalreflexionen (Multipath)
instabile RTK-Korrekturdaten
In diesem Zustand kann die Genauigkeit im Bereich von 5–20 cm liegen.
Praxis-Tipp
Für präzise Vermessungsarbeiten sollte möglichst immer eine Fix-Lösung erreicht werden.
Wenn der Empfänger länger im Float-Status bleibt, hilft es oft:
einige Meter zu gehen
einen freieren Standort zu wählen
kurz zu warten, bis weitere Satelliten verfĂĽgbar sind.
Wie lange dauert eine GNSS-Messung?
Wie lange dauert eine GNSS-Messung?
Eine GNSS-Messung selbst dauert nur wenige Sekunden. Moderne GNSS-Rover bestimmen ihre Position kontinuierlich und können Messpunkte in der Regel sehr schnell aufnehmen.
Entscheidend ist jedoch, dass der Empfänger zuvor eine stabile RTK-Fixlösung erreicht.
Unter guten Bedingungen dauert es meist nur 5 bis 20 Sekunden, bis der Empfänger eine Fixlösung berechnet hat. Danach können Messpunkte sofort aufgenommen werden.
Die Zeit bis zur Fixlösung hängt von mehreren Faktoren ab:
Anzahl der sichtbaren Satelliten
Qualität der Satellitengeometrie
Verbindung zum RTK-Korrekturdienst
Abschattung durch Gebäude oder Bäume
Wenn der Empfänger bereits eine stabile Fixlösung hat, kann ein Punkt meist in 1–2 Sekunden gemessen werden.
Praxis-Tipp
Bei schwierigen Empfangsbedingungen kann es sinnvoll sein, dem Empfänger kurz Zeit zu geben, bis eine stabile Fixlösung erreicht wird.
Eine freie Sicht zum Himmel verbessert die Messqualität deutlich.
Koordinatensysteme und SAPOS
Warum GNSS-Koordinaten manchmal nicht passen
Koordinatensysteme und SAPOS – warum GNSS-Koordinaten manchmal nicht passen
Bei der GNSS-Vermessung wird die Position zunächst in einem globalen Koordinatensystem berechnet. Die Satellitensysteme arbeiten mit weltweiten Referenzsystemen wie WGS84 oder ETRS89.
Viele Bauprojekte oder Vermessungspläne verwenden jedoch lokale Koordinatensysteme oder amtliche Landeskoordinaten. In Deutschland sind beispielsweise häufig folgende Systeme im Einsatz:
ETRS89 / UTM (heute Standard im Vermessungswesen)
Gauss-Krüger (älteres Koordinatensystem)
lokale Baustellenkoordinaten
Wenn ein GNSS-Empfänger seine Position direkt aus den Satellitendaten berechnet, stimmen diese Koordinaten daher nicht automatisch mit den Koordinaten eines Bauplans überein. Deshalb müssen die GNSS-Daten in das jeweilige Projektkoordinatensystem transformiert werden.
RTK-Korrekturdienste
RTK-Korrekturdienste
Damit GNSS-Messungen zentimetergenau werden, benötigen sie Korrekturdaten aus Referenzstationen. In Deutschland werden dafür verschiedene Dienste genutzt.
Zu den bekanntesten gehören:
SAPOS – der amtliche GNSS-Korrekturdienst der Landesvermessungsverwaltungen
AxioNet – ein privat betriebenes RTK-Referenzstationsnetz
Beide Systeme stellen Korrekturdaten bereit, die über das Internet an GNSS-Empfänger übertragen werden und so eine präzise Positionsbestimmung im Zentimeterbereich ermöglichen.
Rolle von SAPOS
Rolle von SAPOS
In Deutschland werden GNSS-Messungen häufig über den SAPOS-Dienst korrigiert. SAPOS ist ein Netz aus Referenzstationen, das hochpräzise Korrekturdaten bereitstellt.
Diese Korrekturdaten ermöglichen:
RTK-Genauigkeit im Zentimeterbereich
direkte Berechnung von amtlichen Koordinaten
eine einheitliche Referenz fĂĽr Vermessungsprojekte
Dadurch können GNSS-Messungen direkt im amtlichen Bezugssystem, meist ETRS89 / UTM, ausgegeben werden.
Typische Ursachen fĂĽr falsche Koordinaten
Typische Ursachen fĂĽr falsche Koordinaten
Wenn GNSS-Messpunkte nicht zu vorhandenen Plänen passen, liegt das häufig an einem dieser Punkte:
falsches Koordinatensystem im Projekt
z. B. UTM statt Gauss-KrĂĽger
fehlende Transformation
lokale Baustellenkoordinaten wurden nicht berĂĽcksichtigt
unterschiedliche Höhenreferenzen
z. B. ellipsoidische Höhe statt NHN-Höhe
fehlerhafte Einstellungen im Feldcontroller
Praxis-Tipp
đź’ˇ Praxis-Tipp
Vor Beginn eines Projekts sollte immer geklärt werden:
welches Koordinatensystem verwendet wird
welcher Höhenbezug gilt
ob lokale Transformationen erforderlich sind
So lassen sich spätere Probleme bei der GNSS-Vermessung vermeiden.
Koordinatensystem – kurz erklärt
Koordinatensystem – kurz erklärt
Ein Koordinatensystem legt fest, wie Positionen auf der Erde beschrieben werden.
Beispiele:
WGS84
globales Satellitenkoordinatensystem
ETRS89 / UTM
amtliches Vermessungssystem in Europa
Gauss-KrĂĽger
älteres Koordinatensystem in Deutschland
Lokale Baustellenkoordinaten
projektspezifisches Koordinatensystem
RTK Vermessung
RTK Vermessung – warum GNSS zentimetergenau messen kann
RTK Vermessung – warum GNSS zentimetergenau messen kann
Normale GNSS-Signale liefern zunächst nur eine Positionsgenauigkeit im Meterbereich. Für viele Anwendungen im Bauwesen oder in der Vermessung wäre das viel zu ungenau.
Erst durch sogenannte RTK-Korrekturdaten (Real Time Kinematic) wird aus einer einfachen Satellitenposition eine hochpräzise Vermessung mit Zentimeter-Genauigkeit.
Bei der RTK-Vermessung werden die Satellitensignale eines GNSS-Empfängers mit den Daten einer Referenzstation verglichen. Diese Referenzstation steht auf einer exakt bekannten Position und kann dadurch Berechnungsfehler in den Satellitensignalen erkennen.
Die Referenzstation sendet anschließend Korrekturdaten in Echtzeit an den GNSS-Rover im Gelände. Dadurch kann der Empfänger seine Position wesentlich genauer bestimmen.
Mit dieser Technik erreichen moderne GNSS-Systeme heute typischerweise eine Genauigkeit von:
etwa 1–2 cm in der Lage
etwa 2–4 cm in der Höhe
Damit ist GNSS heute eine vollwertige Vermessungsmethode fĂĽr viele Aufgaben im Bauwesen.
RTK bedeutet
Real Time Kinematic
Grundidee
Korrektur der GNSS-Signale durch Referenzstation
Korrekturdaten
werden in Echtzeit ĂĽbertragen
Korrekturquelle
RTK-Netzwerk oder lokale Basisstation
Typische Genauigkeit
1–3 cm
Ăśbertragung
Mobilfunk oder Funk
Praxis
💡 Praxis: Viele Bauunternehmen nutzen RTK-GNSS heute für Geländeaufnahmen, Bauabsteckungen oder Massenermittlungen direkt auf der Baustelle.
GNSS Genauigkeit
Wovon sie wirklich abhängt
Die Genauigkeit einer GNSS-Vermessung wird nicht nur durch das Gerät bestimmt. Auch äußere Einflüsse wie die Satellitenkonstellation, Abschattungen oder Signalreflexionen können die Messqualität beeinflussen.
Selbst moderne GNSS-Rover mit RTK-Korrekturdaten erreichen ihre maximale Genauigkeit nur dann, wenn die Empfangsbedingungen gut sind.
Zu den wichtigsten Einflussfaktoren gehören:
Satellitengeometrie (PDOP)
Satellitengeometrie (PDOP)
Die Genauigkeit einer GNSS-Messung hängt stark davon ab, wie die Satelliten am Himmel verteilt sind.
Sind die Satelliten weit über den Himmel verteilt, kann der Empfänger seine Position sehr präzise berechnen. Befinden sich viele Satelliten jedoch in einer ähnlichen Richtung, wird die Positionsbestimmung ungenauer.
Dieser Einfluss wird mit dem sogenannten PDOP-Wert (Position Dilution of Precision) beschrieben.
Typische Werte:
PDOP unter 2 – sehr gute Messbedingungen
PDOP zwischen 2 und 4 – gute Bedingungen
PDOP über 6 – eingeschränkte Genauigkeit
Moderne GNSS-Systeme nutzen mehrere Satellitensysteme gleichzeitig (GPS, Galileo, GLONASS, BeiDou), wodurch die Satellitenverteilung meist deutlich besser ist als frĂĽher.
Abschattung (Signalblockierung)
GNSS-Signale sind relativ schwach und können leicht blockiert werden.
Typische Hindernisse sind:
Gebäude
BrĂĽcken
dichte Baumkronen
steile Böschungen
Wenn ein Teil des Himmels verdeckt ist, empfängt der GNSS-Empfänger weniger Satelliten. Dadurch kann sich die Messgenauigkeit verschlechtern.
Multipath (Signalreflexionen)
Multipath (Signalreflexionen)
Multipath bezeichnet ein Problem, bei dem GNSS-Signale von Oberflächen reflektiert werden, bevor sie den Empfänger erreichen.
Das kann zum Beispiel passieren bei:
Glasfassaden
Metallkonstruktionen
Wasserflächen
großen Betonflächen
Der Empfänger erhält dann das gleiche Signal über mehrere Wege. Dadurch entstehen kleine Zeitfehler, die sich auf die Positionsberechnung auswirken können.
Qualität der Korrekturdaten
Qualität der Korrekturdaten
Bei RTK-Messungen spielt auch die Qualität der Korrekturdaten eine wichtige Rolle.
Die Genauigkeit hängt unter anderem ab von:
Entfernung zur Referenzstation
Qualität des RTK-Netzwerks
Stabilität der Internetverbindung
Bei guter Verbindung zu einem RTK-Netzwerk können GNSS-Systeme typischerweise 1–3 cm Genauigkeit erreichen.
Praxis-Tipp
Für eine möglichst hohe GNSS-Genauigkeit sollten Vermessungen möglichst unter folgenden Bedingungen durchgeführt werden:
freie Sicht zum Himmel
möglichst wenige Gebäude oder Bäume
stabile Verbindung zum RTK-Korrekturdienst
gĂĽnstige Satellitengeometrie (niedriger PDOP-Wert)
Unter solchen Bedingungen liefern moderne GNSS-Systeme sehr zuverlässige und präzise Ergebnisse.
Wichtigste Faktoren Messqualität
GNSS-Messqualität – die wichtigsten Faktoren
Die Genauigkeit einer GNSS-Vermessung hängt vor allem ab von:
Satellitengeometrie (PDOP)
Anzahl der sichtbaren Satelliten
Abschattung durch Gebäude oder Vegetation
Signalreflexionen (Multipath)
Qualität der RTK-Korrekturdaten
- Â
Viele Bauunternehmen kombinieren heute GNSS-Vermessung, Totalstationen und 3D-Laserscanning, um Projekte schneller und präziser umzusetzen.
Alternative Vermessungsmethoden
bei schwierigen GNSS-Bedingungen
👉Sie möchten GNSS-Vermessung auf Ihrer Baustelle einsetzen?
• Beratung zur passenden GNSS-Lösung
• Vorführungen und Workshops
• Praxisnahe Schulungen
Häufige Fragen zur GNSS-Vermessung
Was bedeutet GNSS?
GNSS steht fĂĽr Global Navigation Satellite System und bezeichnet Satellitennavigationssysteme wie GPS, Galileo oder GLONASS.
Wie genau ist GNSS Vermessung?
Mit RTK-Korrekturdaten erreichen moderne GNSS-Empfänger Unter guten Bedingungen erreichen GNSS-Rover etwa 1–2 cm Lagegenauigkeit und 2–4 cm HöhenÂgenauigkeit. Ohne Korrekturdaten liegt die Genauigkeit etwa bei 1-3m,
Braucht man fĂĽr GNSS Sichtverbindung?
Nein. Im Gegensatz zur Totalstation benötigen GNSS-Messungen keine Sichtverbindung zwischen den Punkten.
Wer arbeitet mit GNSS-Systemen?
GNSS wird heute nicht nur von Vermessungsingenieuren eingesetzt. Auch Bauleiter, Poliere und Bauunternehmen nutzen moderne GNSS-Rover, um Vermessungsaufgaben direkt auf der Baustelle effizient zu erledigen.
Braucht man fĂĽr GNSS einen Vermesser?
Nicht unbedingt. Moderne GNSS-Systeme sind so aufgebaut, dass viele Vermessungsaufgaben direkt auf der Baustelle durchgeführt werden können. Bauleiter, Poliere oder Bauunternehmen nutzen GNSS-Rover beispielsweise für:
• Geländeaufnahmen
• einfache Absteckungen
• Kontrollmessungen
• Dokumentation von Baufortschritten
Für komplexe Vermessungsaufgaben – etwa Ingenieurvermessung, amtliche Vermessungen oder hochpräzise Bauwerksabsteckungen – werden weiterhin Vermessungsingenieure oder Vermessungsbüros benötigt.
In der Praxis arbeiten Bauunternehmen und Vermesser daher häufig ergänzend zusammen:
GNSS ermöglicht schnelle Messungen im Baustellenalltag, während Vermessungsbüros die übergeordneten Vermessungsgrundlagen bereitstellen.
Wie viele Satelliten benötigt GNSS für eine Positionsbestimmung?
Für eine Positionsbestimmung benötigt ein GNSS-Empfänger mindestens vier Satelliten.
Mit drei Satelliten lässt sich nur eine zweidimensionale Position berechnen. Erst mit einem vierten Satelliten kann der Empfänger zusätzlich die Höhe bestimmen.
Moderne GNSS-Systeme empfangen jedoch meist deutlich mehr Satelliten gleichzeitig, da mehrere Satellitensysteme genutzt werden, zum Beispiel:
• GPS
• Galileo
• GLONASS
• BeiDou
Dadurch stehen oft 20 bis 40 Satelliten gleichzeitig zur Verfügung, was die Genauigkeit und Stabilität der Messung deutlich verbessert.
Funktioniert GNSS auch im Wald oder in der Stadt?
GNSS funktioniert grundsätzlich überall im Freien, benötigt jedoch eine möglichst freie Sicht zum Himmel.
In bestimmten Umgebungen kann sich die Genauigkeit verschlechtern, zum Beispiel durch:
dichte Baumkronen
hohe Gebäude
BrĂĽcken oder Tunnel
starke Signalreflexionen an Fassaden
Moderne GNSS-Empfänger können viele dieser Einflüsse durch bessere Antennen, mehrere Satellitensysteme und intelligente Signalverarbeitung teilweise ausgleichen.
Weitere digitale Methoden der modernen Vermessung
Neben der Gewässervermessung mit autonomen Vermessungsbooten kommen in der modernen Vermessungstechnik noch weitere digitale Methoden zum Einsatz:

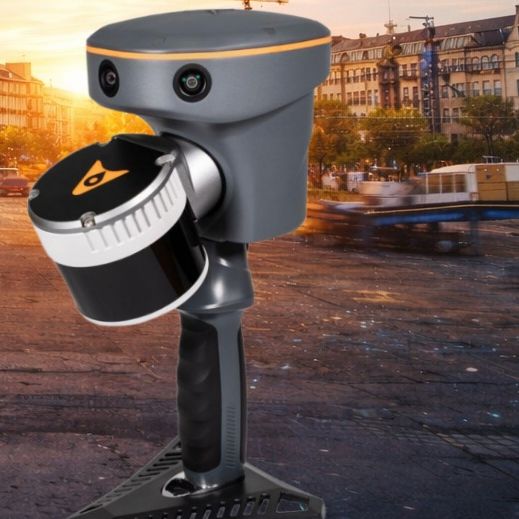

SLAM Laserscanning für schnelle 3D-Aufnahmen von Gebäuden und Infrastruktur
Gewässervermessung zur präzisen hydrographischen Vermessung von Gewässern
Robotic Totalstationen fĂĽr exakte Messungen auf Baustellen
Je nach Projektanforderung lassen sich diese Technologien auch miteinander kombinieren.
GNSS Vermessung
Grundlagen, Funktionsweise und Einsatz auf der Baustelle
Die GNSS-Vermessung gehört heute zu den wichtigsten Technologien im Bauwesen, im Tiefbau und in der klassischen Ingenieurvermessung. Moderne GNSS-Empfänger ermöglichen es, Punkte innerhalb weniger Sekunden mit Zentimeter-Genauigkeit zu bestimmen – direkt im Gelände und ohne Sichtverbindung zwischen den Messpunkten.
GNSS steht für Global Navigation Satellite System und beschreibt die Nutzung mehrerer Satellitensysteme wie GPS (USA), GLONASS (Russland), Galileo (Europa) oder BeiDou (China). Durch die Kombination mehrerer Satellitensysteme können moderne Vermessungsgeräte Positionen äußerst präzise bestimmen.
Gerade im Bauwesen hat sich GNSS als unverzichtbares Werkzeug etabliert. Bauleiter, Poliere und Vermesser können damit Geländeaufnahmen durchführen, Bauwerke abstecken oder Kontrollmessungen durchführen – schnell, effizient und ohne aufwendige Instrumentenaufstellungen.
Mit modernen GNSS-Rovern lassen sich heute viele Aufgaben direkt auf der Baustelle erledigen, die frĂĽher ausschlieĂźlich Vermessungsingenieuren vorbehalten waren.
Einsatzbereiche der GNSS-Vermessung
GNSS-Vermessung wird heute in zahlreichen Bereichen eingesetzt:
Tief- und StraĂźenbau
Tief- und StraĂźenbau
Absteckung von Bauachsen
Kontrolle von Höhenlagen
Geländemodelle und Massenermittlung
Bauunternehmen
Bauunternehmen
Schnelle Baustellenvermessung
Dokumentation von Baufortschritten
Kontrollmessungen
Ingenieur- und VermessungsbĂĽros
Ingenieur- und VermessungsbĂĽros
Lage- und Höhenvermessung
Bestandsaufnahmen
Absteckarbeiten
Landwirtschaft und Infrastruktur
GNSS-Vermessung spielt auch in der Landwirtschaft und bei Infrastrukturprojekten eine wichtige Rolle. Durch die satellitengestützte Positionsbestimmung lassen sich große Flächen schnell und präzise erfassen.
Typische Anwendungen sind:
Flächenvermessung
Erfassung von landwirtschaftlichen Nutzflächen, Grundstücken oder Bewirtschaftungszonen.
Precision Farming
Moderne Landmaschinen nutzen GNSS für eine präzise Spurführung bei Aussaat, Düngung und Pflanzenschutz.
Trassenplanung
Vermessung von Leitungs- und Infrastrukturtrassen, zum Beispiel fĂĽr StraĂźen, Pipelines oder Stromleitungen.
Deponie- und Infrastrukturprojekte
Geländeaufnahmen, Volumenberechnungen und Dokumentation von Baufortschritten.
Gewässer- und Umweltvermessung
GNSS wird auch bei der Vermessung von Gewässern oder Umweltmonitoring-Projekten eingesetzt.
Archäologie und Denkmalforschung
Auch in der Archäologie spielt GNSS-Vermessung eine wichtige Rolle. Archäologen nutzen GNSS-Systeme, um Fundstellen, Ausgrabungsflächen und einzelne Funde präzise zu dokumentieren.
Durch die satellitengestützte Positionsbestimmung können archäologische Strukturen schnell und genau erfasst werden – auch in großen Ausgrabungsgebieten oder bei Geländebegehungen.
Typische Anwendungen sind zum Beispiel:
Einmessung von Fundstellen und Grabungsflächen
Dokumentation einzelner Fundpunkte
Vermessung von archäologischen Strukturen im Gelände
Erstellung von digitalen Lageplänen von Ausgrabungen
In Kombination mit Drohnenvermessung, Photogrammetrie oder 3D-Laserscanning lassen sich so vollständige digitale Modelle archäologischer Fundstätten erstellen.
Katastrophenhilfe und Rettungsarchäologie
GNSS-Vermessung wird auch in der Katastrophenhilfe und bei der Dokumentation von Schäden eingesetzt. Nach Naturkatastrophen wie Erdbeben, Überschwemmungen oder Hangrutschungen müssen Geländeänderungen, beschädigte Bauwerke oder gefährdete Bereiche schnell und präzise erfasst werden.
Mit GNSS-Systemen können Einsatzkräfte oder Vermessungsteams innerhalb kurzer Zeit Lagepunkte, Schadensbereiche oder Geländeprofile aufnehmen und digital dokumentieren. Diese Daten bilden häufig die Grundlage für:
Gefahrenanalysen
Wiederaufbauplanungen
Infrastrukturreparaturen
Ein weiterer wichtiger Einsatzbereich ist die sogenannte Rettungsarchäologie. Wenn Bauprojekte oder Naturereignisse archäologische Fundstellen gefährden, müssen diese häufig kurzfristig dokumentiert werden. GNSS-Systeme ermöglichen dabei eine schnelle und präzise Vermessung von Fundstellen, Grabungsflächen oder historischen Strukturen.
In Kombination mit Drohnenvermessung, Photogrammetrie oder 3D-Laserscanning können so auch große Fundstätten effizient digital erfasst werden.
Gewässervermessung und Hydrologie
Gewässervermessung und Hydrologie
GNSS wird auch bei der Vermessung von Gewässern eingesetzt. Dabei wird die Position eines Vermessungsbootes mit GNSS bestimmt, während ein Echolot gleichzeitig die Wassertiefe misst.
Durch die Kombination aus GNSS-Position und Echolotmessung lassen sich präzise Tiefenprofile von Seen, Flüssen oder Hafenbecken erstellen.
➡ Mehr dazu im Artikel:
Gewässervermessung – Vermessungsboot & Bathymetrie
GNSS-Vermessung – Überblick
GNSS und GPS – wo liegt der Unterschied?
GNSS und GPS – wo liegt der Unterschied?
Im Alltag wird häufig der Begriff GPS verwendet, wenn eigentlich GNSS gemeint ist.
GPS ist jedoch nur eines von mehreren Satellitennavigationssystemen.
Zum GNSS gehören heute mehrere globale Satellitensysteme:
GPS – betrieben von den USA
GLONASS – betrieben von Russland
Galileo – europäisches Satellitennavigationssystem
BeiDou – Satellitensystem aus China
Moderne GNSS-Empfänger nutzen meist mehrere dieser Systeme gleichzeitig. Dadurch stehen mehr Satelliten zur Verfügung, was die Positionsgenauigkeit und Stabilität der Messung verbessert.
Moderne GNSS-Rover empfangen heute häufig 20 bis 40 Satelliten gleichzeitig.
Funktionsweise der GNSS-Vermessung
GNSS-Empfänger bestimmen ihre Position mithilfe von Satellitensignalen.
Das Grundprinzip ist relativ einfach:
Satelliten senden kontinuierlich Positionssignale zur Erde
Der GNSS-Empfänger misst die Laufzeit dieser Signale
Aus mehreren Satelliten wird die genaue Position berechnet
Damit eine Zentimeter-Genauigkeit erreicht werden kann, wird zusätzlich eine Korrekturquelle (RTK) genutzt.
Diese Korrekturdaten stammen meist von:
Referenzstationen (SAPOS / RTK-Netzwerke)
lokalen Basisstationen
mobilen GNSS-Referenzstationen
Dadurch wird aus einer Meter-Genauigkeit eine hochpräzise Vermessung im Zentimeterbereich.
Vorteile der GNSS-Vermessung
GNSS-Technologie bietet gegenĂĽber klassischen Vermessungsmethoden viele Vorteile.
Schnelligkeit
Messpunkte können innerhalb weniger Sekunden aufgenommen werden.
GroĂźe Reichweite
Es ist keine Sichtverbindung zwischen Messpunkten notwendig.
Einfache Bedienung
Moderne GNSS-Rover sind so aufgebaut, dass auch Bauleiter oder Poliere sie bedienen können.
Hohe Effizienz
Viele Vermessungsaufgaben können direkt auf der Baustelle erledigt werden.
Typischer Workflow auf der Baustelle
Der praktische Ablauf einer GNSS-Messung ist heute sehr einfach.
1 Gelände vorbereiten
Projekt und Koordinatensystem werden im Controller geladen.
2 Verbindung zum Korrekturdienst
Der GNSS-Empfänger verbindet sich über Internet mit einem RTK-Netzwerk.
3 Messpunkte erfassen
Punkte können direkt im Gelände aufgenommen werden.
4 Absteckung durchfĂĽhren
Planpunkte lassen sich direkt auf der Baustelle markieren.
5 Daten exportieren
Die Messdaten können anschließend in CAD- oder BIM-Software weiterverarbeitet werden.
GNSS Sensorik – was im Empfänger steckt
Moderne GNSS-Empfänger bestehen aus mehreren technischen Komponenten.
GNSS-Antenne
Empfängt die Satellitensignale verschiedener Satellitensysteme.
GNSS-Board
Berechnet aus den Satellitensignalen die genaue Position.
IMU-Sensor
Ermöglicht schräges Messen ohne Lotstab-Ausrichtung.
Kommunikationsmodul
Verbindung zum RTK-Netzwerk ĂĽber Mobilfunk oder Funk.
Diese Kombination ermöglicht heute eine extrem schnelle und präzise Positionsbestimmung.
Genauigkeit der GNSS-Vermessung
Die erreichbare Genauigkeit hängt von mehreren Faktoren ab:
Anzahl der sichtbaren Satelliten
Qualität der Korrekturdaten
Umgebung (Bäume, Gebäude)
Gerätekalibrierung
Typische Genauigkeiten moderner GNSS-Rover:
Messart Genauigkeit RTK Lage ca. 1–2 cm RTK Höhe ca. 2–4 cm Roh-GNSS 1–3 m Unter guten Bedingungen ist GNSS daher eine hochpräzise Vermessungsmethode für viele Anwendungen im Bauwesen.

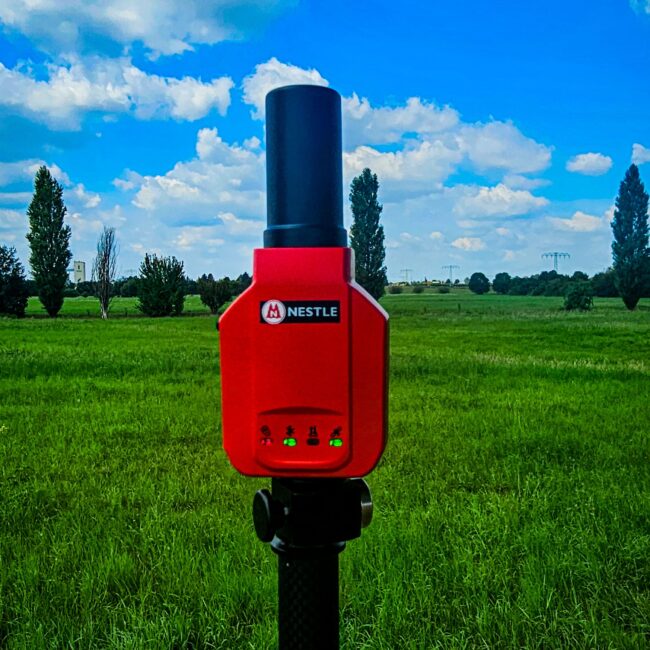

Typische GNSS-Systeme im Bauwesen
Im Bauwesen werden verschiedene GNSS-Empfänger eingesetzt, z. B.:
Rover-Systeme für Geländeaufnahmen
GNSS-Empfänger für Maschinensteuerung
kombinierte GNSS- und Totalstationslösungen
Typische moderne Systeme sind beispielsweise:
CHCNAV GNSS-Rover
Leica iCON GNSS-Systeme

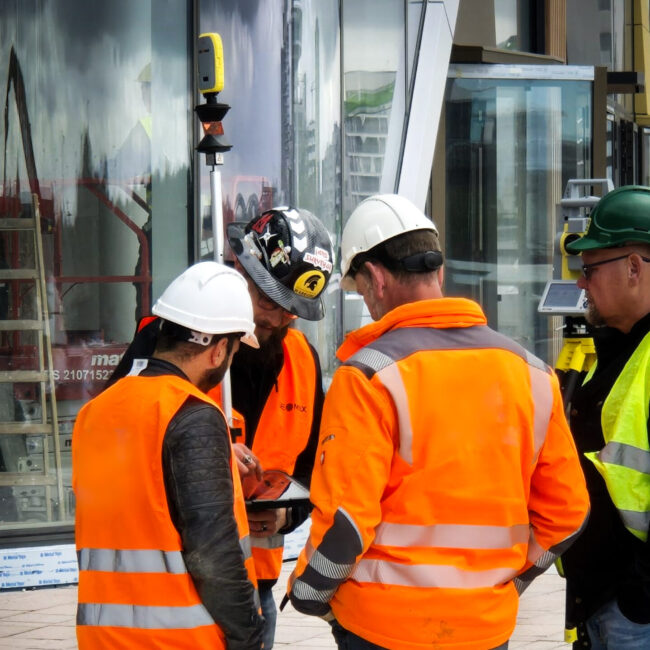

GeoMax Zenith-Empfänger
Gewässervermessung mit GNSS
Gewässervermessung mit GNSS
Bei der Bathymetrie wird die GNSS-Position eines Vermessungsbootes mit Echolot-Messungen kombiniert. Dadurch kann jedem Tiefenwert eine exakte Position zugeordnet werden.
➡ Wie moderne autonome Vermessungsboote funktionieren, erklären wir im Beitrag zur Gewässervermessung mit USV-Booten.
Warum GNSS bei Vermessungsbooten unverzichtbar ist
Bei der Gewässervermessung wird nicht nur die Wassertiefe gemessen, sondern auch die exakte Position jeder einzelnen Messung benötigt. Nur so lassen sich aus den Daten präzise Tiefenprofile und digitale Gewässermodelle erstellen.
Hier spielt GNSS-Vermessung eine zentrale Rolle.
Während ein Echolot die Wassertiefe misst, bestimmt ein GNSS-Empfänger gleichzeitig die genaue Position des Vermessungsbootes. Jede Tiefenmessung erhält dadurch eine präzise geografische Lage. Moderne GNSS-Systeme arbeiten dabei häufig mit RTK-Korrekturdaten, wodurch Positionsgenauigkeiten im Zentimeterbereich erreicht werden können.
Die Kombination aus GNSS-Position und Echolotmessung ermöglicht es, Gewässerstrukturen detailliert darzustellen – zum Beispiel:
• Tiefenprofile von Seen und Flüssen
• Sedimentablagerungen
• Fahrrinnen und Hafenbecken
• UnterwasserhindernisseDiese Methode wird heute in vielen Bereichen eingesetzt, etwa in der Hydrologie, Hafenvermessung, Wasserbauplanung oder Umweltüberwachung.
➡ Mehr über moderne Vermessungsboote und Bathymetrie erfahren Sie im Artikel
„Gewässervermessung – Vermessungsboot & Bathymetrie“
Wann funktioniert GNSS nur eingeschränkt?
Wann funktioniert GNSS nur eingeschränkt?
GNSS-Vermessung benötigt eine möglichst freie Sicht zum Himmel. In bestimmten Umgebungen kann die Genauigkeit deutlich schlechter werden oder GNSS funktioniert gar nicht.
Typische Problemumgebungen
Dichter Wald
Baumkronen schwächen Satellitensignale.Häuserschluchten
Reflexionen an Gebäuden können zu Messfehlern führen.Unter Brücken
Satellitensignale werden teilweise abgeschirmt.Innenräume
GNSS funktioniert in Gebäuden praktisch nicht.Tunnel
Es sind keine Satellitensignale verfügbar.Stark bewachsene Böschungen
Die Sicht zum Himmel ist eingeschränkt.💡 Praxis-Tipp:
In solchen Situationen werden häufig andere bzw. kombinierte Vermessungsmethoden eingesetzt, zum Beispiel Totalstationen oder SLAM-Laserscanner.
Warum springt GNSS manchmal? (Fix und Float erklärt)
Warum springt GNSS manchmal? (Fix und Float erklärt)
Bei GNSS-Messungen zeigt der Empfänger häufig den Status „Float“ oder „Fix“ an. Diese Begriffe beschreiben die Qualität der aktuellen Positionslösung.
RTK Fix
Bei einer Fix-Lösung hat der GNSS-Empfänger genügend Satellitensignale und stabile Korrekturdaten, um die Position sehr präzise zu berechnen.
In diesem Zustand erreicht ein GNSS-Rover typischerweise eine Genauigkeit von etwa:
1–2 cm in der Lage
2–4 cm in der Höhe
RTK Float
Bei einer Float-Lösung kann der Empfänger die Signale noch nicht vollständig eindeutig auswerten. Die Position ist dann weniger genau und kann sich leicht verändern.
Typische Ursachen sind:
ungĂĽnstige Satellitengeometrie
Abschattung durch Gebäude oder Bäume
Signalreflexionen (Multipath)
instabile RTK-Korrekturdaten
In diesem Zustand kann die Genauigkeit im Bereich von 5–20 cm liegen.
Praxis-Tipp
Für präzise Vermessungsarbeiten sollte möglichst immer eine Fix-Lösung erreicht werden.
Wenn der Empfänger länger im Float-Status bleibt, hilft es oft:
einige Meter zu gehen
einen freieren Standort zu wählen
kurz zu warten, bis weitere Satelliten verfĂĽgbar sind.
Wie lange dauert eine GNSS-Messung?
Wie lange dauert eine GNSS-Messung?
Eine GNSS-Messung selbst dauert nur wenige Sekunden. Moderne GNSS-Rover bestimmen ihre Position kontinuierlich und können Messpunkte in der Regel sehr schnell aufnehmen.
Entscheidend ist jedoch, dass der Empfänger zuvor eine stabile RTK-Fixlösung erreicht.
Unter guten Bedingungen dauert es meist nur 5 bis 20 Sekunden, bis der Empfänger eine Fixlösung berechnet hat. Danach können Messpunkte sofort aufgenommen werden.
Die Zeit bis zur Fixlösung hängt von mehreren Faktoren ab:
Anzahl der sichtbaren Satelliten
Qualität der Satellitengeometrie
Verbindung zum RTK-Korrekturdienst
Abschattung durch Gebäude oder Bäume
Wenn der Empfänger bereits eine stabile Fixlösung hat, kann ein Punkt meist in 1–2 Sekunden gemessen werden.
Praxis-Tipp
Bei schwierigen Empfangsbedingungen kann es sinnvoll sein, dem Empfänger kurz Zeit zu geben, bis eine stabile Fixlösung erreicht wird.
Eine freie Sicht zum Himmel verbessert die Messqualität deutlich.
Koordinatensysteme und SAPOS
Warum GNSS-Koordinaten manchmal nicht passen
Koordinatensysteme und SAPOS – warum GNSS-Koordinaten manchmal nicht passen
Bei der GNSS-Vermessung wird die Position zunächst in einem globalen Koordinatensystem berechnet. Die Satellitensysteme arbeiten mit weltweiten Referenzsystemen wie WGS84 oder ETRS89.
Viele Bauprojekte oder Vermessungspläne verwenden jedoch lokale Koordinatensysteme oder amtliche Landeskoordinaten. In Deutschland sind beispielsweise häufig folgende Systeme im Einsatz:
ETRS89 / UTM (heute Standard im Vermessungswesen)
Gauss-Krüger (älteres Koordinatensystem)
lokale Baustellenkoordinaten
Wenn ein GNSS-Empfänger seine Position direkt aus den Satellitendaten berechnet, stimmen diese Koordinaten daher nicht automatisch mit den Koordinaten eines Bauplans überein. Deshalb müssen die GNSS-Daten in das jeweilige Projektkoordinatensystem transformiert werden.
RTK-Korrekturdienste
RTK-Korrekturdienste
Damit GNSS-Messungen zentimetergenau werden, benötigen sie Korrekturdaten aus Referenzstationen. In Deutschland werden dafür verschiedene Dienste genutzt.
Zu den bekanntesten gehören:
SAPOS – der amtliche GNSS-Korrekturdienst der Landesvermessungsverwaltungen
AxioNet – ein privat betriebenes RTK-Referenzstationsnetz
Beide Systeme stellen Korrekturdaten bereit, die über das Internet an GNSS-Empfänger übertragen werden und so eine präzise Positionsbestimmung im Zentimeterbereich ermöglichen.
Rolle von SAPOS
Rolle von SAPOS
In Deutschland werden GNSS-Messungen häufig über den SAPOS-Dienst korrigiert. SAPOS ist ein Netz aus Referenzstationen, das hochpräzise Korrekturdaten bereitstellt.
Diese Korrekturdaten ermöglichen:
RTK-Genauigkeit im Zentimeterbereich
direkte Berechnung von amtlichen Koordinaten
eine einheitliche Referenz fĂĽr Vermessungsprojekte
Dadurch können GNSS-Messungen direkt im amtlichen Bezugssystem, meist ETRS89 / UTM, ausgegeben werden.
Typische Ursachen fĂĽr falsche Koordinaten
Typische Ursachen fĂĽr falsche Koordinaten
Wenn GNSS-Messpunkte nicht zu vorhandenen Plänen passen, liegt das häufig an einem dieser Punkte:
falsches Koordinatensystem im Projekt
z. B. UTM statt Gauss-KrĂĽger
fehlende Transformation
lokale Baustellenkoordinaten wurden nicht berĂĽcksichtigt
unterschiedliche Höhenreferenzen
z. B. ellipsoidische Höhe statt NHN-Höhe
fehlerhafte Einstellungen im Feldcontroller
Praxis-Tipp
đź’ˇ Praxis-Tipp
Vor Beginn eines Projekts sollte immer geklärt werden:
welches Koordinatensystem verwendet wird
welcher Höhenbezug gilt
ob lokale Transformationen erforderlich sind
So lassen sich spätere Probleme bei der GNSS-Vermessung vermeiden.
Koordinatensystem – kurz erklärt
Koordinatensystem – kurz erklärt
Ein Koordinatensystem legt fest, wie Positionen auf der Erde beschrieben werden.
Beispiele:
WGS84
globales Satellitenkoordinatensystem
ETRS89 / UTM
amtliches Vermessungssystem in Europa
Gauss-KrĂĽger
älteres Koordinatensystem in Deutschland
Lokale Baustellenkoordinaten
projektspezifisches Koordinatensystem
RTK Vermessung
RTK Vermessung – warum GNSS zentimetergenau messen kann
RTK Vermessung – warum GNSS zentimetergenau messen kann
Normale GNSS-Signale liefern zunächst nur eine Positionsgenauigkeit im Meterbereich. Für viele Anwendungen im Bauwesen oder in der Vermessung wäre das viel zu ungenau.
Erst durch sogenannte RTK-Korrekturdaten (Real Time Kinematic) wird aus einer einfachen Satellitenposition eine hochpräzise Vermessung mit Zentimeter-Genauigkeit.
Bei der RTK-Vermessung werden die Satellitensignale eines GNSS-Empfängers mit den Daten einer Referenzstation verglichen. Diese Referenzstation steht auf einer exakt bekannten Position und kann dadurch Berechnungsfehler in den Satellitensignalen erkennen.
Die Referenzstation sendet anschließend Korrekturdaten in Echtzeit an den GNSS-Rover im Gelände. Dadurch kann der Empfänger seine Position wesentlich genauer bestimmen.
Mit dieser Technik erreichen moderne GNSS-Systeme heute typischerweise eine Genauigkeit von:
etwa 1–2 cm in der Lage
etwa 2–4 cm in der Höhe
Damit ist GNSS heute eine vollwertige Vermessungsmethode fĂĽr viele Aufgaben im Bauwesen.
RTK bedeutet
Real Time Kinematic
Grundidee
Korrektur der GNSS-Signale durch Referenzstation
Korrekturdaten
werden in Echtzeit ĂĽbertragen
Korrekturquelle
RTK-Netzwerk oder lokale Basisstation
Typische Genauigkeit
1–3 cm
Ăśbertragung
Mobilfunk oder Funk
Praxis
💡 Praxis: Viele Bauunternehmen nutzen RTK-GNSS heute für Geländeaufnahmen, Bauabsteckungen oder Massenermittlungen direkt auf der Baustelle.
GNSS Genauigkeit
Wovon sie wirklich abhängt
Die Genauigkeit einer GNSS-Vermessung wird nicht nur durch das Gerät bestimmt. Auch äußere Einflüsse wie die Satellitenkonstellation, Abschattungen oder Signalreflexionen können die Messqualität beeinflussen.
Selbst moderne GNSS-Rover mit RTK-Korrekturdaten erreichen ihre maximale Genauigkeit nur dann, wenn die Empfangsbedingungen gut sind.
Zu den wichtigsten Einflussfaktoren gehören:
Satellitengeometrie (PDOP)
Satellitengeometrie (PDOP)
Die Genauigkeit einer GNSS-Messung hängt stark davon ab, wie die Satelliten am Himmel verteilt sind.
Sind die Satelliten weit über den Himmel verteilt, kann der Empfänger seine Position sehr präzise berechnen. Befinden sich viele Satelliten jedoch in einer ähnlichen Richtung, wird die Positionsbestimmung ungenauer.
Dieser Einfluss wird mit dem sogenannten PDOP-Wert (Position Dilution of Precision) beschrieben.
Typische Werte:
PDOP unter 2 – sehr gute Messbedingungen
PDOP zwischen 2 und 4 – gute Bedingungen
PDOP über 6 – eingeschränkte Genauigkeit
Moderne GNSS-Systeme nutzen mehrere Satellitensysteme gleichzeitig (GPS, Galileo, GLONASS, BeiDou), wodurch die Satellitenverteilung meist deutlich besser ist als frĂĽher.
Abschattung (Signalblockierung)
GNSS-Signale sind relativ schwach und können leicht blockiert werden.
Typische Hindernisse sind:
Gebäude
BrĂĽcken
dichte Baumkronen
steile Böschungen
Wenn ein Teil des Himmels verdeckt ist, empfängt der GNSS-Empfänger weniger Satelliten. Dadurch kann sich die Messgenauigkeit verschlechtern.
Multipath (Signalreflexionen)
Multipath (Signalreflexionen)
Multipath bezeichnet ein Problem, bei dem GNSS-Signale von Oberflächen reflektiert werden, bevor sie den Empfänger erreichen.
Das kann zum Beispiel passieren bei:
Glasfassaden
Metallkonstruktionen
Wasserflächen
großen Betonflächen
Der Empfänger erhält dann das gleiche Signal über mehrere Wege. Dadurch entstehen kleine Zeitfehler, die sich auf die Positionsberechnung auswirken können.
Qualität der Korrekturdaten
Qualität der Korrekturdaten
Bei RTK-Messungen spielt auch die Qualität der Korrekturdaten eine wichtige Rolle.
Die Genauigkeit hängt unter anderem ab von:
Entfernung zur Referenzstation
Qualität des RTK-Netzwerks
Stabilität der Internetverbindung
Bei guter Verbindung zu einem RTK-Netzwerk können GNSS-Systeme typischerweise 1–3 cm Genauigkeit erreichen.
Praxis-Tipp
Für eine möglichst hohe GNSS-Genauigkeit sollten Vermessungen möglichst unter folgenden Bedingungen durchgeführt werden:
freie Sicht zum Himmel
möglichst wenige Gebäude oder Bäume
stabile Verbindung zum RTK-Korrekturdienst
gĂĽnstige Satellitengeometrie (niedriger PDOP-Wert)
Unter solchen Bedingungen liefern moderne GNSS-Systeme sehr zuverlässige und präzise Ergebnisse.
Wichtigste Faktoren Messqualität
GNSS-Messqualität – die wichtigsten Faktoren
Die Genauigkeit einer GNSS-Vermessung hängt vor allem ab von:
Satellitengeometrie (PDOP)
Anzahl der sichtbaren Satelliten
Abschattung durch Gebäude oder Vegetation
Signalreflexionen (Multipath)
Qualität der RTK-Korrekturdaten
- Â
Viele Bauunternehmen kombinieren heute GNSS-Vermessung, Totalstationen und 3D-Laserscanning, um Projekte schneller und präziser umzusetzen.
Vermessungsmethoden im Vergleich
| Methode | Typische Genauigkeit | Stärken | Typische Anwendungen |
|---|---|---|---|
| GNSS Vermessung | 1–3 cm | Schnelle Messung ohne Sichtverbindung | Geländeaufnahmen, Bauabsteckung, Flächenmessung |
| Totalstation | 1–2 mm | Höchste Präzision | Absteckungen, Ingenieurvermessung, Baukontrolle |
| SLAM Laserscanner | 1–3 cm (relativ) | Sehr schnelle 3D-Erfassung | Gebäudeaufnahmen, Bestandsdokumentation, Industrie |
💡 Praxis: In vielen Projekten werden diese Methoden kombiniert – zum Beispiel GNSS für Lagepunkte, Totalstation für präzise Absteckungen und SLAM-Scanner für schnelle 3D-Bestandsaufnahmen.
Alternative Vermessungsmethoden
bei schwierigen GNSS-Bedingungen
Häufige Fragen zur GNSS-Vermessung
Was bedeutet GNSS?
GNSS steht fĂĽr Global Navigation Satellite System und bezeichnet Satellitennavigationssysteme wie GPS, Galileo oder GLONASS.
Wie genau ist GNSS Vermessung?
Mit RTK-Korrekturdaten erreichen moderne GNSS-Empfänger Unter guten Bedingungen erreichen GNSS-Rover etwa 1–2 cm Lagegenauigkeit und 2–4 cm HöhenÂgenauigkeit. Ohne Korrekturdaten liegt die Genauigkeit etwa bei 1-3m,
Braucht man fĂĽr GNSS Sichtverbindung?
Nein. Im Gegensatz zur Totalstation benötigen GNSS-Messungen keine Sichtverbindung zwischen den Punkten.
Wer arbeitet mit GNSS-Systemen?
GNSS wird heute nicht nur von Vermessungsingenieuren eingesetzt. Auch Bauleiter, Poliere und Bauunternehmen nutzen moderne GNSS-Rover, um Vermessungsaufgaben direkt auf der Baustelle effizient zu erledigen.
Braucht man fĂĽr GNSS einen Vermesser?
Nicht unbedingt. Moderne GNSS-Systeme sind so aufgebaut, dass viele Vermessungsaufgaben direkt auf der Baustelle durchgeführt werden können. Bauleiter, Poliere oder Bauunternehmen nutzen GNSS-Rover beispielsweise für:
• Geländeaufnahmen
• einfache Absteckungen
• Kontrollmessungen
• Dokumentation von Baufortschritten
Für komplexe Vermessungsaufgaben – etwa Ingenieurvermessung, amtliche Vermessungen oder hochpräzise Bauwerksabsteckungen – werden weiterhin Vermessungsingenieure oder Vermessungsbüros benötigt.
In der Praxis arbeiten Bauunternehmen und Vermesser daher häufig ergänzend zusammen:
GNSS ermöglicht schnelle Messungen im Baustellenalltag, während Vermessungsbüros die übergeordneten Vermessungsgrundlagen bereitstellen.
Wie viele Satelliten benötigt GNSS für eine Positionsbestimmung?
Für eine Positionsbestimmung benötigt ein GNSS-Empfänger mindestens vier Satelliten.
Mit drei Satelliten lässt sich nur eine zweidimensionale Position berechnen. Erst mit einem vierten Satelliten kann der Empfänger zusätzlich die Höhe bestimmen.
Moderne GNSS-Systeme empfangen jedoch meist deutlich mehr Satelliten gleichzeitig, da mehrere Satellitensysteme genutzt werden, zum Beispiel:
• GPS
• Galileo
• GLONASS
• BeiDou
Dadurch stehen oft 20 bis 40 Satelliten gleichzeitig zur Verfügung, was die Genauigkeit und Stabilität der Messung deutlich verbessert.
Funktioniert GNSS auch im Wald oder in der Stadt?
GNSS funktioniert grundsätzlich überall im Freien, benötigt jedoch eine möglichst freie Sicht zum Himmel.
In bestimmten Umgebungen kann sich die Genauigkeit verschlechtern, zum Beispiel durch:
dichte Baumkronen
hohe Gebäude
BrĂĽcken oder Tunnel
starke Signalreflexionen an Fassaden
Moderne GNSS-Empfänger können viele dieser Einflüsse durch bessere Antennen, mehrere Satellitensysteme und intelligente Signalverarbeitung teilweise ausgleichen.
Weitere digitale Methoden der modernen Vermessung
Neben der Gewässervermessung mit autonomen Vermessungsbooten kommen in der modernen Vermessungstechnik noch weitere digitale Methoden zum Einsatz:
SLAM Laserscanning für schnelle 3D-Aufnahmen von Gebäuden und Infrastruktur
Gewässervermessung zur präzisen hydrographischen Vermessung von Gewässern
Robotic Totalstationen fĂĽr exakte Messungen auf Baustellen
Je nach Projektanforderung lassen sich diese Technologien auch miteinander kombinieren.
Unternehmen
Social Media
Kontakt
Aurich & Hallbauer GmbH
Mitteldeutsche Vermessungstechnik
04177 Leipzig EndersstraĂźe 28Â
Telefon:Â +49 341 477 4732
Telefax: +49 341 477 4734
E-Mail: service@vermessungsinstrumente.de
Internet: www.vermessungsinstrumente.de
