Gewässervermessung mit autonomen Vermessungsbooten (USV)
Die Gewässervermessung spielt in vielen Bereichen des Bauwesens, der Hydrographie und des Umweltmonitorings eine wichtige Rolle. Ob bei der Kontrolle von Sedimenten in Hafenbecken, der Volumenberechnung in Kiesgruben oder der Überwachung von Rückhaltebecken – die hydrographische Vermessung liefert wichtige Daten über die Struktur des Gewässerbodens.
Traditionell wurden solche Messungen mit bemannten Booten durchgeführt. Diese Methode ist jedoch aufwendig, kostenintensiv und oft mit Sicherheitsrisiken verbunden – insbesondere bei schwer zugänglichen Gewässern oder flachen Bereichen.
Moderne autonome Vermessungsboote, sogenannte USV (Unmanned Surface Vehicles), revolutionieren diese Arbeit. Die kompakten Messplattformen navigieren automatisch über Gewässer, erfassen Tiefendaten mittels Echolot und kombinieren diese mit hochpräziser GNSS-Positionierung.
Das Ergebnis sind exakte bathymetrische Modelle des Gewässerbodens, die sich direkt in Vermessungs-, CAD- oder GIS-Systemen weiterverarbeiten lassen.
Durch ihre kompakte Bauweise, autonome Navigation und vielseitige Sensorintegration sind Vermessungsboote heute ein leistungsfähiges Werkzeug für Vermessungsbüros, Bauunternehmen, Wasserbauingenieure und Umweltplaner.
Gewässervermessung mit Vermessungsbooten – Überblick
Typische Einsatzbereiche der Gewässervermessung mit Vermessungsbooten
Autonome Vermessungsboote kommen in vielen Bereichen der Hydrographie und Infrastrukturplanung zum Einsatz.
Typische Anwendungen sind:
Wasserbau
Flüsse
Kanäle
Hochwasserschutzanlagen
Sedimentkontrollen
Kieswerke und Tagebau
Volumenberechnung von Abbaugewässern
Kontrolle von Abbaukanten
Monitoring von Sedimentablagerungen
Deponien
Vermessung von Sickerwasserbecken
Rückhaltebecken
Umweltmonitoring
Hafenanlagen
Vermessung von Hafenbecken
Kontrolle von Versandungen
Planung von Baggerarbeiten
Umweltmonitoring
Gewässerüberwachung
Tiefenprofile
Strömungsmessungen
Wie funktioniert die Gewässervermessung mit einem Vermessungsboot?
Ein Vermessungsboot ist eine autonome Messplattform, die verschiedene Sensoren kombiniert.
Typische Komponenten sind:
GNSS RTK Positionierung
zentimetergenaue Position
exakte Zuordnung der Messpunkte
Echolot
misst kontinuierlich die Wassertiefe
erzeugt Tiefenprofile
IMU / Inertialsensor
stabilisiert Messungen
korrigiert Bewegungen des Bootes
Autonome Navigation
vorgeplante Messrouten
automatische Linienführung
Datenaufzeichnung
Speicherung aller Messdaten
Weiterverarbeitung in CAD / GIS
Während der Messung fährt das Boot automatisch die geplanten Linien ab und erzeugt eine dichte Punktstruktur des Gewässerbodens.
Vorteile moderner Gewässervermessung mit autonomen Vermessungsbooten
Autonome Vermessungsboote bieten zahlreiche Vorteile gegenüber traditionellen Methoden.
Sicherheit
keine Personen müssen sich auf dem Wasser befinden
Effizienz
große Flächen können automatisch abgefahren werden
Präzision
GNSS RTK ermöglicht sehr genaue Positionierung
Einsatz in flachen Gewässern
durch geringen Tiefgang auch in flachen Bereichen nutzbar
Zeitersparnis
Messungen können deutlich schneller durchgeführt werden
Workflow einer Gewässervermessung mit Vermessungsboot
1️⃣ Planung der Messlinien in der Software
2️⃣ Start der Mission
Das Vermessungsboot fährt automatisch die geplanten Linien ab.
3️⃣ Datenerfassung
Echolot + GNSS erzeugen kontinuierlich Tiefenpunkte.
4️⃣ Datenexport
Messdaten werden in Formaten wie:
XYZ
CSV
LAS
DXF
GIS
exportiert.
5️⃣ Auswertung
Erstellung von:
Tiefenmodellen
Volumenberechnungen
Sedimentanalysen
Gewässerprofilen
Verschiedene Vermessungsboote für die Gewässervermessung
-
Je nach Anwendungsbereich kommen unterschiedliche Systeme zum Einsatz.
Beispiele sind:
Kompakte Vermessungsboote
z.B.
-
CHCNAV Apache 3
-
Apache 3 Pro
Ideal für:
-
Seen
-
kleine Gewässer
-
einfache Bathymetrie
Professionelle Hydrographie-Systeme
z.B.
-
Apache 4 Pro
Unterstützt zusätzlich:
-
Multibeam Echolot
-
ADCP Strömungsmessung
-
erweiterte Sensorintegration
Dadurch lassen sich auch komplexe hydrographische Messaufgaben durchführen.
-
Vermessungsboot: Gut zu wissen:
Was ist ein Vermessungsboot?
Ein Vermessungsboot ist ein autonomes Wasserfahrzeug (USV), das mit Echolot und GNSS-Positionierung ausgestattet ist, um Gewässerböden präzise zu vermessen.
Technische Fakten moderner Vermessungsboote
Typische Systeme wie die CHCNAV Apache Serie bieten:
-
GNSS + IMU Navigation für stabile Positionsbestimmung
-
Singlebeam Echolot (200 kHz) zur präzisen Tiefenmessung
-
Genauigkeit von etwa ±0,01 m + 0,1 % der Tiefe
-
Autonome Missionsplanung und Liniennavigation
-
Payload bis ca. 30–35 kg für Sensoren
-
Geschwindigkeit bis etwa 5–7 m/s
Viele Systeme können zusätzlich aufnehmen:
-
Multibeam-Echolote
-
ADCP-Strömungsmesser
-
Side-Scan-Sonar
-
Umwelt-Sensoren (z. B. Wasserqualität).
Welche Sensoren können auf Vermessungsbooten eingesetzt werden?
Moderne Vermessungsboote können mit verschiedenen Sensoren ausgestattet werden:
-
Singlebeam Echolot – klassische Tiefenmessung
-
Multibeam Echolot – hochauflösende 3D-Modelle
-
ADCP Sensoren – Strömungsmessung
-
Side-Scan Sonar – Objekterkennung am Gewässerboden
-
SVP Sensoren – Schallgeschwindigkeit im Wasser
-
Wasserqualitätssensoren – Umweltmonitoring
Was bedeutet Bathymetrie?
Bathymetrie bezeichnet die Vermessung der Tiefenstruktur von Gewässern wie Seen, Flüssen oder Hafenbecken.
Dabei werden mithilfe von Echoloten und präziser GNSS-Positionierung Tiefenpunkte des Gewässerbodens erfasst.
Aus diesen Daten entstehen:
-
Tiefenprofile
-
digitale Geländemodelle des Gewässerbodens
-
Volumenberechnungen
Bathymetrische Messungen werden unter anderem im Wasserbau, in Kieswerken, in Hafenanlagen oder bei Umweltuntersuchungen eingesetzt.
Wie genau sind Vermessungsboote?
Durch GNSS RTK Positionierung erreichen moderne Vermessungsboote eine Positionsgenauigkeit im Zentimeterbereich.
In Kombination mit präzisen Echolotsystemen lassen sich Tiefenmessungen mit einer Genauigkeit von etwa ±1 cm bis ±2 cm (zuzüglich etwa 0,1 % der Wassertiefe) durchführen.
Die tatsächliche Messgenauigkeit hängt jedoch von mehreren Faktoren ab:
Qualität der GNSS-Korrekturdaten (RTK)
eingesetzter Echolotsensor (Singlebeam oder Multibeam)
Wasserbedingungen wie Wellen oder Strömung
korrekte Schallgeschwindigkeitskorrektur (SVP)
Unter guten Bedingungen lassen sich so hochpräzise bathymetrische Modelle des Gewässerbodens erstellen. Moderne Systeme ermöglichen eine präzise Gewässervermessung im Zentimeterbereich.
Welche Sensoren werden bei der Gewässervermessung eingesetzt?
Singlebeam Echolot
Singlebeam Echolot
für klassische Tiefenmessungen.
Ein Singlebeam-Echolot sendet einen einzelnen Schallimpuls senkrecht zum Gewässerboden und misst die Zeit, bis das Echo vom Boden wieder zurückkehrt. Aus dieser Laufzeit wird die Wassertiefe berechnet.
Diese Technologie wird seit vielen Jahren in der Hydrographie eingesetzt und eignet sich besonders für:
-
Tiefenprofile entlang von Messlinien
-
Volumenberechnungen von Gewässern
-
Vermessung von Seen, Becken oder Hafenanlagen
Singlebeam-Systeme sind robust, zuverlässig und relativ einfach zu integrieren, weshalb sie häufig auf kompakten Vermessungsbooten eingesetzt werden.
Multibeam Echolot
Multibeam Echolot
für hochauflösende 3D-Modelle des Gewässerbodens.
Ein Multibeam-Echolot sendet gleichzeitig eine Vielzahl von Schallstrahlen in einem breiten Winkelbereich aus. Dadurch kann nicht nur ein einzelner Punkt unter dem Boot gemessen werden, sondern ein kompletter Streifen des Gewässerbodens.
Das Ergebnis ist eine sehr dichte Punktwolke des Gewässergrundes, aus der sich detaillierte 3D-Modelle erstellen lassen.
Multibeam-Systeme werden häufig eingesetzt für:
-
hochpräzise Bathymetrie
-
Sedimentanalysen
-
Inspektion von Bauwerken im Wasser
-
Kartierung komplexer Gewässerstrukturen
Durch die große Datenmenge lassen sich auch kleine Veränderungen am Gewässerboden sehr genau erkennen.
ADCP Sensoren
ADCP Sensoren
zur Messung von Strömungsgeschwindigkeiten im Wasser.
ADCP steht für Acoustic Doppler Current Profiler. Dieses Messgerät nutzt den Doppler-Effekt von Schallwellen, um die Geschwindigkeit von Wasserströmungen zu bestimmen.
Das Gerät sendet akustische Signale ins Wasser und misst die Frequenzänderung der reflektierten Signale von im Wasser schwebenden Partikeln. Daraus kann die Strömungsgeschwindigkeit in verschiedenen Tiefen des Wasserkörpers berechnet werden.
ADCP-Sensoren werden unter anderem eingesetzt für:
-
hydrologische Untersuchungen
-
Hochwassermodelle
-
Strömungsanalysen in Flüssen
-
Planung von Wasserbauprojekten
In Kombination mit GNSS-Daten lassen sich Strömungsprofile präzise räumlich zuordnen.
Side-Scan Sonar
Side-Scan Sonar
zur seitlichen Abbildung des Gewässerbodens.
Ein Side-Scan-Sonar sendet Schallimpulse seitlich vom Boot aus und erzeugt detaillierte Bilder der Gewässeroberfläche. Dadurch lassen sich Objekte, Strukturen oder Hindernisse auf dem Grund erkennen – zum Beispiel:
-
Steine und Felsen
-
versunkene Objekte
-
Sedimentstrukturen
-
Rohrleitungen oder Kabel
Side-Scan-Sonar wird häufig in der Hafenvermessung, der Suche nach Objekten oder bei Inspektionsaufgaben eingesetzt.
SVP Sensoren
SVP Sensoren
zur Bestimmung der Schallgeschwindigkeit im Wasser.
SVP steht für Sound Velocity Profiler. Dieser Sensor misst die Geschwindigkeit, mit der sich Schall im Wasser ausbreitet. Die Schallgeschwindigkeit hängt von verschiedenen Faktoren ab, insbesondere von:
-
Temperatur
-
Salzgehalt
-
Wasserdruck (Tiefe)
Diese Werte sind wichtig, weil Echolotsysteme ihre Tiefenmessung auf der Ausbreitungsgeschwindigkeit von Schall im Wasser basieren.
Durch die Messung der Schallgeschwindigkeit können Echolotdaten genauer korrigiert und ausgewertet werden, was insbesondere bei Multibeam-Systemen eine wichtige Rolle spielt.
Wasserqualitätssensoren
Wasserqualitätssensoren
zur Messung wichtiger Umweltparameter im Gewässer.
Moderne Vermessungsboote können zusätzlich mit Sensoren ausgestattet werden, die Informationen über die Wasserqualität erfassen. Typische Messgrößen sind zum Beispiel:
-
Temperatur
-
pH-Wert
-
Sauerstoffgehalt
-
Leitfähigkeit
-
Trübung (Turbidity)
Solche Daten werden häufig für Umweltmonitoring, Gewässeranalysen oder wissenschaftliche Untersuchungen genutzt.
Was bedeutet das in der Praxis?
Durch die Kombination mehrerer Sensoren können Vermessungsboote gleichzeitig verschiedene Daten erfassen:
• Geometrie des Gewässerbodens
• Strukturen und Objekte am Boden
• Strömungsverhältnisse
• Umwelt- und Wasserparameter
Moderne Systeme – etwa autonome Vermessungsboote wie die Apache-Serie von CHCNAV – lassen sich flexibel mit verschiedenen Sensorsystemen ausstatten und an unterschiedliche hydrographische Aufgaben anpassen.
Gewässer effizient und sicher vermessen
Autonome Vermessungsboote ermöglichen eine präzise und effiziente Erfassung von Gewässern. Durch die Kombination aus GNSS-Positionierung, Echolottechnik und autonomen Fahrtrouten lassen sich bathymetrische Messungen deutlich schneller und sicherer durchführen als mit klassischen Methoden.
Je nach Projekt können Vermessungsboote mit unterschiedlichen Sensoren ausgestattet werden – von klassischen Singlebeam-Echoloten bis hin zu komplexen Multibeam-Systemen oder Strömungsmesssensoren.
Moderne Systeme wie die Apache-Serie von CHCNAV zeigen, wie kompakt und leistungsfähig heutige Vermessungsboote geworden sind und eröffnen neue Möglichkeiten für Vermessungsbüros, Bauunternehmen und Wasserbauprojekte.
Häufige Fragen zur Gewässervermessung
Viele Anwender stellen sich ähnliche Fragen zur Gewässervermessung und zum Einsatz moderner Vermessungsboote. Die wichtigsten Antworten haben wir hier zusammengefasst.
Was ist Gewässervermessung?
Die Gewässervermessung – auch Bathymetrie genannt – bezeichnet die Vermessung der Tiefenstruktur von Gewässern wie Seen, Flüssen, Hafenbecken oder Rückhaltebecken. Mithilfe von Echoloten und präziser GNSS-Positionierung werden Tiefenpunkte erfasst, aus denen digitale Modelle des Gewässerbodens entstehen.
Wie funktioniert die Gewässervermessung mit einem Vermessungsboot?
Moderne Vermessungsboote fahren automatisch vorgeplante Messlinien über das Gewässer. Während der Fahrt messen Echolotsensoren kontinuierlich die Wassertiefe, während ein GNSS-System die genaue Position bestimmt. Aus diesen Daten entstehen präzise bathymetrische Modelle des Gewässerbodens.
Wie genau ist die Gewässervermessung mit Vermessungsbooten?
Durch GNSS RTK Positionierung erreichen moderne Systeme eine Positionsgenauigkeit im Zentimeterbereich. In Kombination mit hochwertigen Echolotsystemen können Tiefenmessungen typischerweise mit einer Genauigkeit von etwa ±1–2 cm plus 0,1 % der Wassertiefe durchgeführt werden.
Weitere digitale Methoden der modernen Vermessung
Neben der Gewässervermessung mit autonomen Vermessungsbooten kommen in der modernen Vermessungstechnik noch weitere digitale Methoden zum Einsatz:
SLAM Laserscanning für schnelle 3D-Aufnahmen von Gebäuden und Infrastruktur
GNSS Vermessung zur präzisen Positionierung im Gelände
Robotic Totalstationen für exakte Messungen auf Baustellen
Je nach Projektanforderung lassen sich diese Technologien auch miteinander kombinieren.
Beratung & Projektbegleitung
👉 Sie möchten Gewässer effizient und sicher vermessen?
Wir beraten Sie gern zu autonomen Vermessungsbooten und passenden Sensorlösungen
👉 Jetzt unverbindlich beraten lassen
Gewässervermessung mit autonomen Vermessungsbooten (USV)
Die Gewässervermessung spielt in vielen Bereichen des Bauwesens, der Hydrographie und des Umweltmonitorings eine wichtige Rolle. Ob bei der Kontrolle von Sedimenten in Hafenbecken, der Volumenberechnung in Kiesgruben oder der Überwachung von Rückhaltebecken – die hydrographische Vermessung liefert wichtige Daten über die Struktur des Gewässerbodens.
Traditionell wurden solche Messungen mit bemannten Booten durchgeführt. Diese Methode ist jedoch aufwendig, kostenintensiv und oft mit Sicherheitsrisiken verbunden – insbesondere bei schwer zugänglichen Gewässern oder flachen Bereichen.
Moderne autonome Vermessungsboote, sogenannte USV (Unmanned Surface Vehicles), revolutionieren diese Arbeit. Die kompakten Messplattformen navigieren automatisch über Gewässer, erfassen Tiefendaten mittels Echolot und kombinieren diese mit hochpräziser GNSS-Positionierung.
Das Ergebnis sind exakte bathymetrische Modelle des Gewässerbodens, die sich direkt in Vermessungs-, CAD- oder GIS-Systemen weiterverarbeiten lassen.
Durch ihre kompakte Bauweise, autonome Navigation und vielseitige Sensorintegration sind Vermessungsboote heute ein leistungsfähiges Werkzeug für Vermessungsbüros, Bauunternehmen, Wasserbauingenieure und Umweltplaner.
Gewässervermessung mit Vermessungsbooten – Überblick
Typische Einsatzbereiche der Gewässervermessung mit Vermessungsbooten
Autonome Vermessungsboote kommen in vielen Bereichen der Hydrographie und Infrastrukturplanung zum Einsatz.
Typische Anwendungen sind:
Wasserbau
Flüsse
Kanäle
Hochwasserschutzanlagen
Sedimentkontrollen
Kieswerke und Tagebau
Volumenberechnung von Abbaugewässern
Kontrolle von Abbaukanten
Monitoring von Sedimentablagerungen
Deponien
Vermessung von Sickerwasserbecken
Rückhaltebecken
Umweltmonitoring
Hafenanlagen
Vermessung von Hafenbecken
Kontrolle von Versandungen
Planung von Baggerarbeiten
Umweltmonitoring
Gewässerüberwachung
Tiefenprofile
Strömungsmessungen
Wie funktioniert die Gewässervermessung mit einem Vermessungsboot?
Ein Vermessungsboot ist eine autonome Messplattform, die verschiedene Sensoren kombiniert.
Typische Komponenten sind:
GNSS RTK Positionierung
zentimetergenaue Position
exakte Zuordnung der Messpunkte
Echolot
misst kontinuierlich die Wassertiefe
erzeugt Tiefenprofile
IMU / Inertialsensor
stabilisiert Messungen
korrigiert Bewegungen des Bootes
Autonome Navigation
vorgeplante Messrouten
automatische Linienführung
Datenaufzeichnung
Speicherung aller Messdaten
Weiterverarbeitung in CAD / GIS
Während der Messung fährt das Boot automatisch die geplanten Linien ab und erzeugt eine dichte Punktstruktur des Gewässerbodens.
Vorteile moderner Gewässervermessung mit autonomen Vermessungsbooten
Autonome Vermessungsboote bieten zahlreiche Vorteile gegenüber traditionellen Methoden.
Sicherheit
keine Personen müssen sich auf dem Wasser befinden
Effizienz
große Flächen können automatisch abgefahren werden
Präzision
GNSS RTK ermöglicht sehr genaue Positionierung
Einsatz in flachen Gewässern
durch geringen Tiefgang auch in flachen Bereichen nutzbar
Zeitersparnis
Messungen können deutlich schneller durchgeführt werden
Workflow einer Gewässervermessung mit Vermessungsboot
1️⃣ Planung der Messlinien in der Software
2️⃣ Start der Mission
Das Vermessungsboot fährt automatisch die geplanten Linien ab.
3️⃣ Datenerfassung
Echolot + GNSS erzeugen kontinuierlich Tiefenpunkte.
4️⃣ Datenexport
Messdaten werden in Formaten wie:
XYZ
CSV
LAS
DXF
GIS
exportiert.
5️⃣ Auswertung
Erstellung von:
Tiefenmodellen
Volumenberechnungen
Sedimentanalysen
Gewässerprofilen
Verschiedene Vermessungsboote für die Gewässervermessung
-
Je nach Anwendungsbereich kommen unterschiedliche Systeme zum Einsatz.
Beispiele sind:
Kompakte Vermessungsboote
z.B.
-
CHCNAV Apache 3
-
Apache 3 Pro
Ideal für:
-
Seen
-
kleine Gewässer
-
einfache Bathymetrie
Professionelle Hydrographie-Systeme
z.B.
-

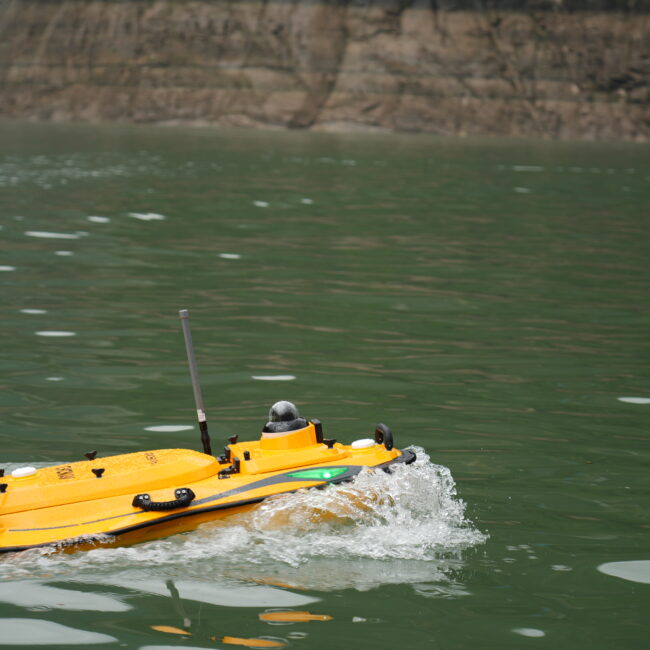

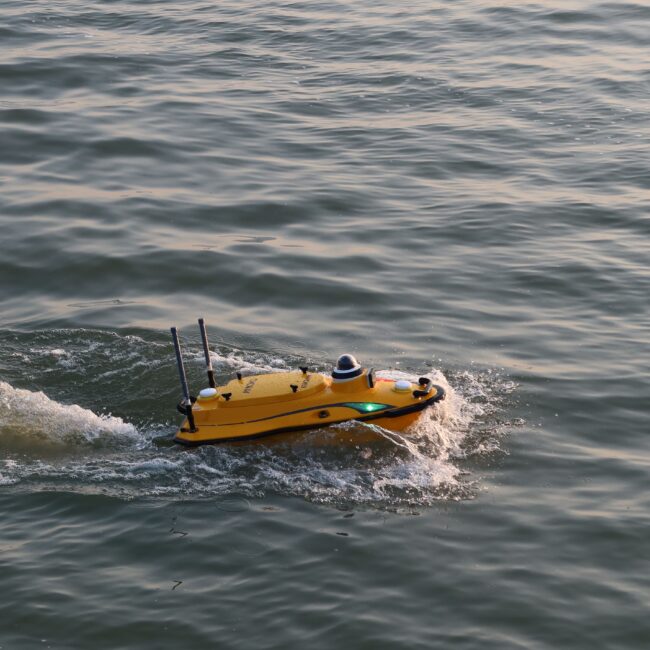

Apache 4 Pro
Unterstützt zusätzlich:
-
Multibeam Echolot
-
ADCP Strömungsmessung
-
erweiterte Sensorintegration
Dadurch lassen sich auch komplexe hydrographische Messaufgaben durchführen.
-
Vermessungsboot: Gut zu wissen:
Was ist ein Vermessungsboot?
Ein Vermessungsboot ist ein autonomes Wasserfahrzeug (USV), das mit Echolot und GNSS-Positionierung ausgestattet ist, um Gewässerböden präzise zu vermessen.
Technische Fakten moderner Vermessungsboote
Typische Systeme wie die CHCNAV Apache Serie bieten:
-
GNSS + IMU Navigation für stabile Positionsbestimmung
-
Singlebeam Echolot (200 kHz) zur präzisen Tiefenmessung
-
Genauigkeit von etwa ±0,01 m + 0,1 % der Tiefe
-
Autonome Missionsplanung und Liniennavigation
-
Payload bis ca. 30–35 kg für Sensoren
-
Geschwindigkeit bis etwa 5–7 m/s
Viele Systeme können zusätzlich aufnehmen:
-
Multibeam-Echolote
-
ADCP-Strömungsmesser
-
Side-Scan-Sonar
-
Umwelt-Sensoren (z. B. Wasserqualität).
Welche Sensoren können auf Vermessungsbooten eingesetzt werden?
Moderne Vermessungsboote können mit verschiedenen Sensoren ausgestattet werden:
-
Singlebeam Echolot – klassische Tiefenmessung
-
Multibeam Echolot – hochauflösende 3D-Modelle
-
ADCP Sensoren – Strömungsmessung
-
Side-Scan Sonar – Objekterkennung am Gewässerboden
-
SVP Sensoren – Schallgeschwindigkeit im Wasser
-
Wasserqualitätssensoren – Umweltmonitoring
Was bedeutet Bathymetrie?
Bathymetrie bezeichnet die Vermessung der Tiefenstruktur von Gewässern wie Seen, Flüssen oder Hafenbecken.
Dabei werden mithilfe von Echoloten und präziser GNSS-Positionierung Tiefenpunkte des Gewässerbodens erfasst.
Aus diesen Daten entstehen:
-
Tiefenprofile
-
digitale Geländemodelle des Gewässerbodens
-
Volumenberechnungen
Bathymetrische Messungen werden unter anderem im Wasserbau, in Kieswerken, in Hafenanlagen oder bei Umweltuntersuchungen eingesetzt.
Wie genau sind Vermessungsboote?
Durch GNSS RTK Positionierung erreichen moderne Vermessungsboote eine Positionsgenauigkeit im Zentimeterbereich.
In Kombination mit präzisen Echolotsystemen lassen sich Tiefenmessungen mit einer Genauigkeit von etwa ±1 cm bis ±2 cm (zuzüglich etwa 0,1 % der Wassertiefe) durchführen.
Die tatsächliche Messgenauigkeit hängt jedoch von mehreren Faktoren ab:
Qualität der GNSS-Korrekturdaten (RTK)
eingesetzter Echolotsensor (Singlebeam oder Multibeam)
Wasserbedingungen wie Wellen oder Strömung
korrekte Schallgeschwindigkeitskorrektur (SVP)
Unter guten Bedingungen lassen sich so hochpräzise bathymetrische Modelle des Gewässerbodens erstellen. Moderne Systeme ermöglichen eine präzise Gewässervermessung im Zentimeterbereich.
Welche Sensoren werden bei der Gewässervermessung eingesetzt?
Singlebeam Echolot
Singlebeam Echolot
für klassische Tiefenmessungen.
Ein Singlebeam-Echolot sendet einen einzelnen Schallimpuls senkrecht zum Gewässerboden und misst die Zeit, bis das Echo vom Boden wieder zurückkehrt. Aus dieser Laufzeit wird die Wassertiefe berechnet.
Diese Technologie wird seit vielen Jahren in der Hydrographie eingesetzt und eignet sich besonders für:
-
Tiefenprofile entlang von Messlinien
-
Volumenberechnungen von Gewässern
-
Vermessung von Seen, Becken oder Hafenanlagen
Singlebeam-Systeme sind robust, zuverlässig und relativ einfach zu integrieren, weshalb sie häufig auf kompakten Vermessungsbooten eingesetzt werden.
Multibeam Echolot
Multibeam Echolot
für hochauflösende 3D-Modelle des Gewässerbodens.
Ein Multibeam-Echolot sendet gleichzeitig eine Vielzahl von Schallstrahlen in einem breiten Winkelbereich aus. Dadurch kann nicht nur ein einzelner Punkt unter dem Boot gemessen werden, sondern ein kompletter Streifen des Gewässerbodens.
Das Ergebnis ist eine sehr dichte Punktwolke des Gewässergrundes, aus der sich detaillierte 3D-Modelle erstellen lassen.
Multibeam-Systeme werden häufig eingesetzt für:
-
hochpräzise Bathymetrie
-
Sedimentanalysen
-
Inspektion von Bauwerken im Wasser
-
Kartierung komplexer Gewässerstrukturen
Durch die große Datenmenge lassen sich auch kleine Veränderungen am Gewässerboden sehr genau erkennen.
ADCP Sensoren
ADCP Sensoren
zur Messung von Strömungsgeschwindigkeiten im Wasser.
ADCP steht für Acoustic Doppler Current Profiler. Dieses Messgerät nutzt den Doppler-Effekt von Schallwellen, um die Geschwindigkeit von Wasserströmungen zu bestimmen.
Das Gerät sendet akustische Signale ins Wasser und misst die Frequenzänderung der reflektierten Signale von im Wasser schwebenden Partikeln. Daraus kann die Strömungsgeschwindigkeit in verschiedenen Tiefen des Wasserkörpers berechnet werden.
ADCP-Sensoren werden unter anderem eingesetzt für:
-
hydrologische Untersuchungen
-
Hochwassermodelle
-
Strömungsanalysen in Flüssen
-
Planung von Wasserbauprojekten
In Kombination mit GNSS-Daten lassen sich Strömungsprofile präzise räumlich zuordnen.
Side-Scan Sonar
Side-Scan Sonar
zur seitlichen Abbildung des Gewässerbodens.
Ein Side-Scan-Sonar sendet Schallimpulse seitlich vom Boot aus und erzeugt detaillierte Bilder der Gewässeroberfläche. Dadurch lassen sich Objekte, Strukturen oder Hindernisse auf dem Grund erkennen – zum Beispiel:
-
Steine und Felsen
-
versunkene Objekte
-
Sedimentstrukturen
-
Rohrleitungen oder Kabel
Side-Scan-Sonar wird häufig in der Hafenvermessung, der Suche nach Objekten oder bei Inspektionsaufgaben eingesetzt.
SVP Sensoren
SVP Sensoren
zur Bestimmung der Schallgeschwindigkeit im Wasser.
SVP steht für Sound Velocity Profiler. Dieser Sensor misst die Geschwindigkeit, mit der sich Schall im Wasser ausbreitet. Die Schallgeschwindigkeit hängt von verschiedenen Faktoren ab, insbesondere von:
-
Temperatur
-
Salzgehalt
-
Wasserdruck (Tiefe)
Diese Werte sind wichtig, weil Echolotsysteme ihre Tiefenmessung auf der Ausbreitungsgeschwindigkeit von Schall im Wasser basieren.
Durch die Messung der Schallgeschwindigkeit können Echolotdaten genauer korrigiert und ausgewertet werden, was insbesondere bei Multibeam-Systemen eine wichtige Rolle spielt.
Wasserqualitätssensoren
Wasserqualitätssensoren
zur Messung wichtiger Umweltparameter im Gewässer.
Moderne Vermessungsboote können zusätzlich mit Sensoren ausgestattet werden, die Informationen über die Wasserqualität erfassen. Typische Messgrößen sind zum Beispiel:
-
Temperatur
-
pH-Wert
-
Sauerstoffgehalt
-
Leitfähigkeit
-
Trübung (Turbidity)
Solche Daten werden häufig für Umweltmonitoring, Gewässeranalysen oder wissenschaftliche Untersuchungen genutzt.
Welche Sensoren liefern welche Daten?
Singlebeam Echolot
Singlebeam Echolot
Messgröße:
Wassertiefe an einzelnen Punkten
Typische Anwendung:
Tiefenprofile von Gewässern
Volumenberechnungen
Vermessung von Seen oder Becken
Multibeam Echolot
Multibeam Echolot
Messgröße:
Breiter Streifen des Gewässerbodens
Typische Anwendung:
hochauflösende 3D-Modelle
detaillierte Bathymetrie
Sedimentanalysen
ADCP Sensoren
ADCP Sensor
Messgröße:
Strömungsgeschwindigkeit im Wasser
Typische Anwendung:
Strömungsanalysen
hydrologische Untersuchungen
Planung von Wasserbauprojekten
Side-Scan Sonar
Side-Scan Sonar
Messgröße:
Strukturen und Objekte am Gewässerboden
Typische Anwendung:
Suche nach Objekten
Inspektion von Leitungen
Untersuchung von Sedimentstrukturen
SVP Sensoren
SVP Sensor
Messgröße:
Schallgeschwindigkeit im Wasser
Typische Anwendung:
Korrektur von Echolotdaten
präzisere Tiefenmessung
Wasserqualitätssensoren
Wasserqualitätssensoren
Messgröße:
Umweltparameter im Wasser
Typische Anwendung:
Umweltmonitoring
Gewässeranalysen
wissenschaftliche Untersuchungen
Was bedeutet das in der Praxis?
Durch die Kombination mehrerer Sensoren können Vermessungsboote gleichzeitig verschiedene Daten erfassen:
• Geometrie des Gewässerbodens
• Strukturen und Objekte am Boden
• Strömungsverhältnisse
• Umwelt- und Wasserparameter
Moderne Systeme – etwa autonome Vermessungsboote wie die Apache-Serie von CHCNAV – lassen sich flexibel mit verschiedenen Sensorsystemen ausstatten und an unterschiedliche hydrographische Aufgaben anpassen.
Gewässer effizient und sicher vermessen
Autonome Vermessungsboote ermöglichen eine präzise und effiziente Erfassung von Gewässern. Durch die Kombination aus GNSS-Positionierung, Echolottechnik und autonomen Fahrtrouten lassen sich bathymetrische Messungen deutlich schneller und sicherer durchführen als mit klassischen Methoden.
Je nach Projekt können Vermessungsboote mit unterschiedlichen Sensoren ausgestattet werden – von klassischen Singlebeam-Echoloten bis hin zu komplexen Multibeam-Systemen oder Strömungsmesssensoren.
Moderne Systeme wie die Apache-Serie von CHCNAV zeigen, wie kompakt und leistungsfähig heutige Vermessungsboote geworden sind und eröffnen neue Möglichkeiten für Vermessungsbüros, Bauunternehmen und Wasserbauprojekte.
Häufige Fragen zur Gewässervermessung
Viele Anwender stellen sich ähnliche Fragen zur Gewässervermessung und zum Einsatz moderner Vermessungsboote. Die wichtigsten Antworten haben wir hier zusammengefasst.
Was ist Gewässervermessung?
Die Gewässervermessung – auch Bathymetrie genannt – bezeichnet die Vermessung der Tiefenstruktur von Gewässern wie Seen, Flüssen, Hafenbecken oder Rückhaltebecken. Mithilfe von Echoloten und präziser GNSS-Positionierung werden Tiefenpunkte erfasst, aus denen digitale Modelle des Gewässerbodens entstehen.
Wie funktioniert die Gewässervermessung mit einem Vermessungsboot?
Moderne Vermessungsboote fahren automatisch vorgeplante Messlinien über das Gewässer. Während der Fahrt messen Echolotsensoren kontinuierlich die Wassertiefe, während ein GNSS-System die genaue Position bestimmt. Aus diesen Daten entstehen präzise bathymetrische Modelle des Gewässerbodens.
Wie genau ist die Gewässervermessung mit Vermessungsbooten?
Durch GNSS RTK Positionierung erreichen moderne Systeme eine Positionsgenauigkeit im Zentimeterbereich. In Kombination mit hochwertigen Echolotsystemen können Tiefenmessungen typischerweise mit einer Genauigkeit von etwa ±1–2 cm plus 0,1 % der Wassertiefe durchgeführt werden.
Weitere digitale Methoden der modernen Vermessung
Neben der Gewässervermessung mit autonomen Vermessungsbooten kommen in der modernen Vermessungstechnik noch weitere digitale Methoden zum Einsatz:
SLAM Laserscanning für schnelle 3D-Aufnahmen von Gebäuden und Infrastruktur
GNSS Vermessung zur präzisen Positionierung im Gelände
Robotic Totalstationen für exakte Messungen auf Baustellen
Je nach Projektanforderung lassen sich diese Technologien auch miteinander kombinieren.
Beratung & Projektbegleitung
👉 Sie möchten Gewässer effizient und sicher vermessen?
Wir beraten Sie gern zu autonomen Vermessungsbooten und passenden Sensorlösungen
👉 Jetzt unverbindlich beraten lassen
Unternehmen
Social Media
Kontakt
Aurich & Hallbauer GmbH
Mitteldeutsche Vermessungstechnik
04177 Leipzig Endersstraße 28
Telefon: +49 341 477 4732
Telefax: +49 341 477 4734
E-Mail: service@vermessungsinstrumente.de
Internet: www.vermessungsinstrumente.de
